5-26 TS 2plus 6.0 | Transport transversal

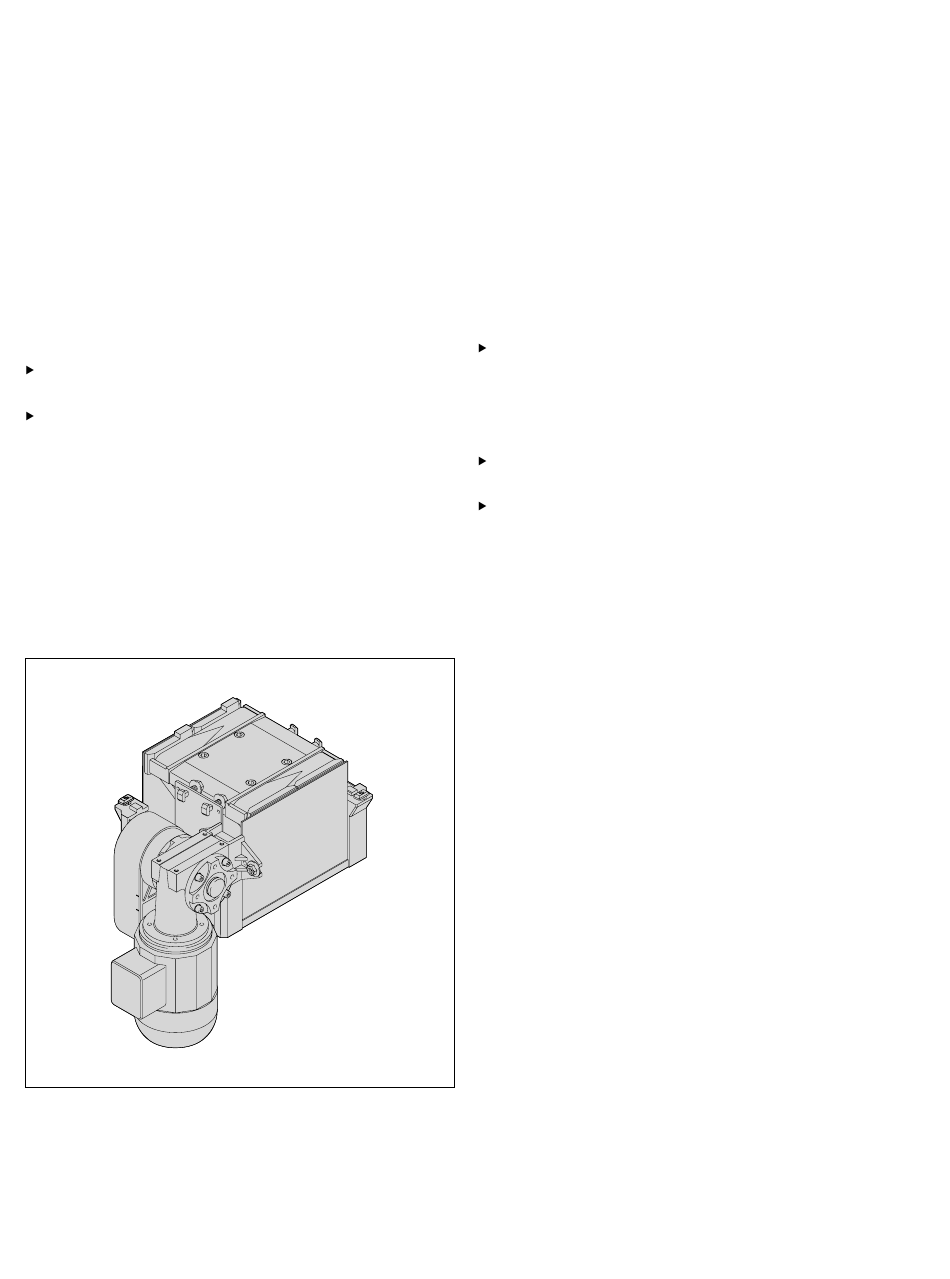

Unités de levée transversales HQ 2/...
Les unités de levée transversales servent à :
éjecter les palettes porte-pièces d'une section
longitudinale vers une section transversale,
injecter les palettes porte-pièces d'une section
transversale dans une section longitudinale.
Pour le système de transfert TS 2plus, les unités de levée
transversales sont disponibles pour des poids totaux de
palettes porte-pièces allant jusqu'à 240 kg.
Toutes les unités de levée transversales peuvent réaliser un
mouvement pneumatique vertical et un transport horizontal.
Le mouvement vertical peut être divisé en trois positions :
00012787
Bosch Rexroth AG, R999000397 (2015-10)
Position médiane centrée par ressort
(position de base, 1 mm sous le niveau de transport).
Elle sert de position de passage en cas de came de
butée abaissée ou comme position de blocage en cas de
came de butée relevée
Position de transport transversal
(10 mm au dessus du niveau de transport longitudinal)
Position de passage basse
(11 mm sous le niveau de transport).
En position basse, une palette porte-pièces est aussi
libérée sur la section longitudinale en cas de came de
butée relevée
