2-24 TS 2plus 6.0 | Palette porte-pièces

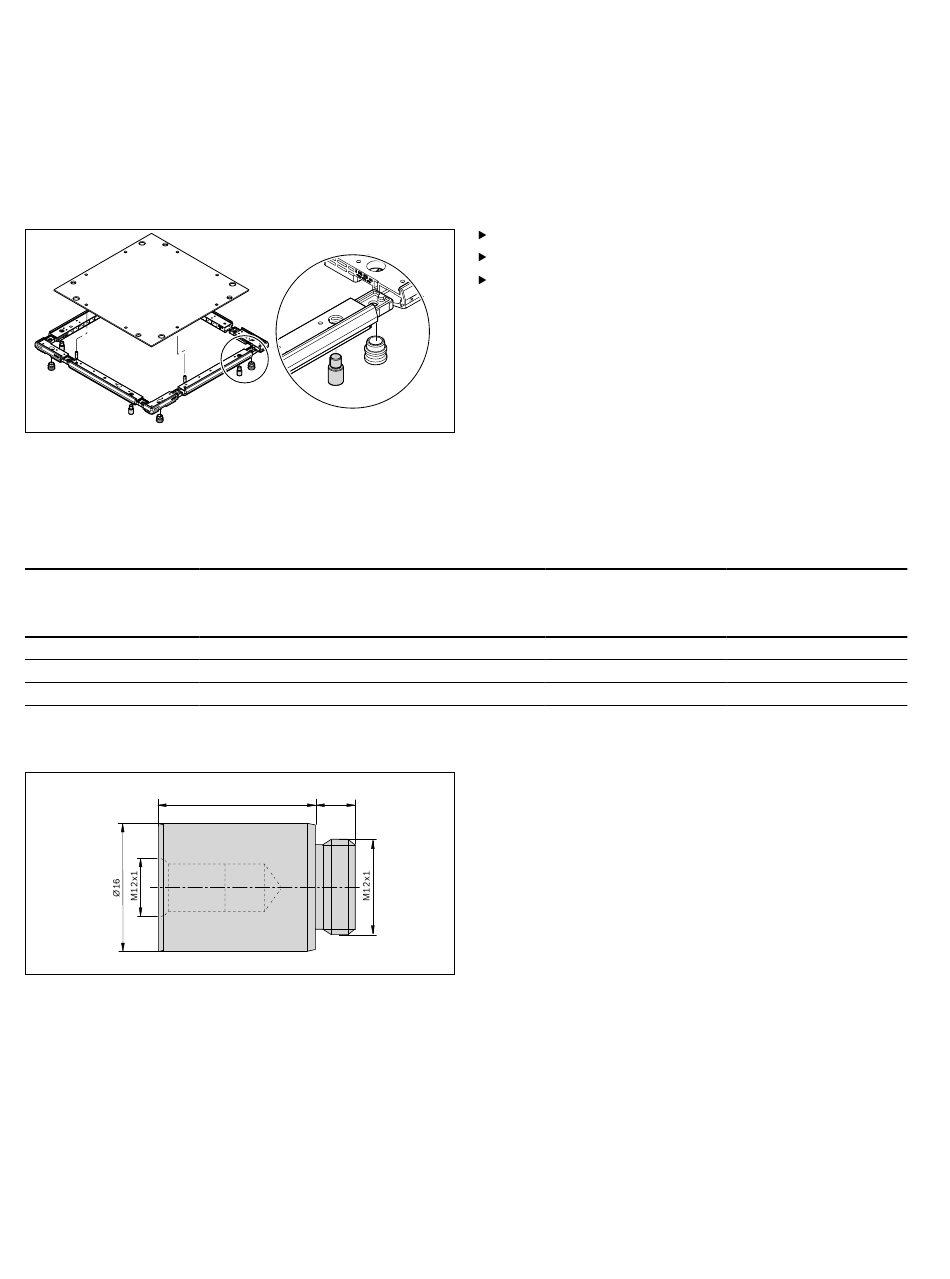

Boulons
Boulons
30053
Toutes les plaques de palette porte-pièces à partir de
b x l = 400 x 400 mm sont réalisées de série avec
WT WT
4 taraudages pour boulons de renfort. À l'exception de la
Informations de commande
Désignation du produit
Boulon D16 a = 4,8
Boulon D16 a = 8
Boulon D16 a = 12,7
* La dimension a doit correspondre à l'épaisseur de la plaque.
Dimensions
00012892
00012892
Bosch Rexroth AG, R999000397 (2015-10)
Dimension Dimension inférieure par rapport à a
a* A
U
(mm) (mm)
4,8 -0,2
8 -0,2
12,7 -0,2
Ø19,5 a
Pour la réception des forces de butée sur les séparateurs
Matériau : Acier ; galvanisé
Combinable avec les modules de cadre renforcés de la
palette porte-pièces WT 2
plaque de palette porte-pièces 480 x 320 mm réalisée avec
2 taraudages uniquement.
Unité de conditionnement
1
1
1
Numéro d'article
3842525803
3842525804
3842525805
