5.3
Identification de la tension de réseau et recherche de fractures sur le circuit
ATTENTION:
- Le circuit doit être chargé avec tension alternative.

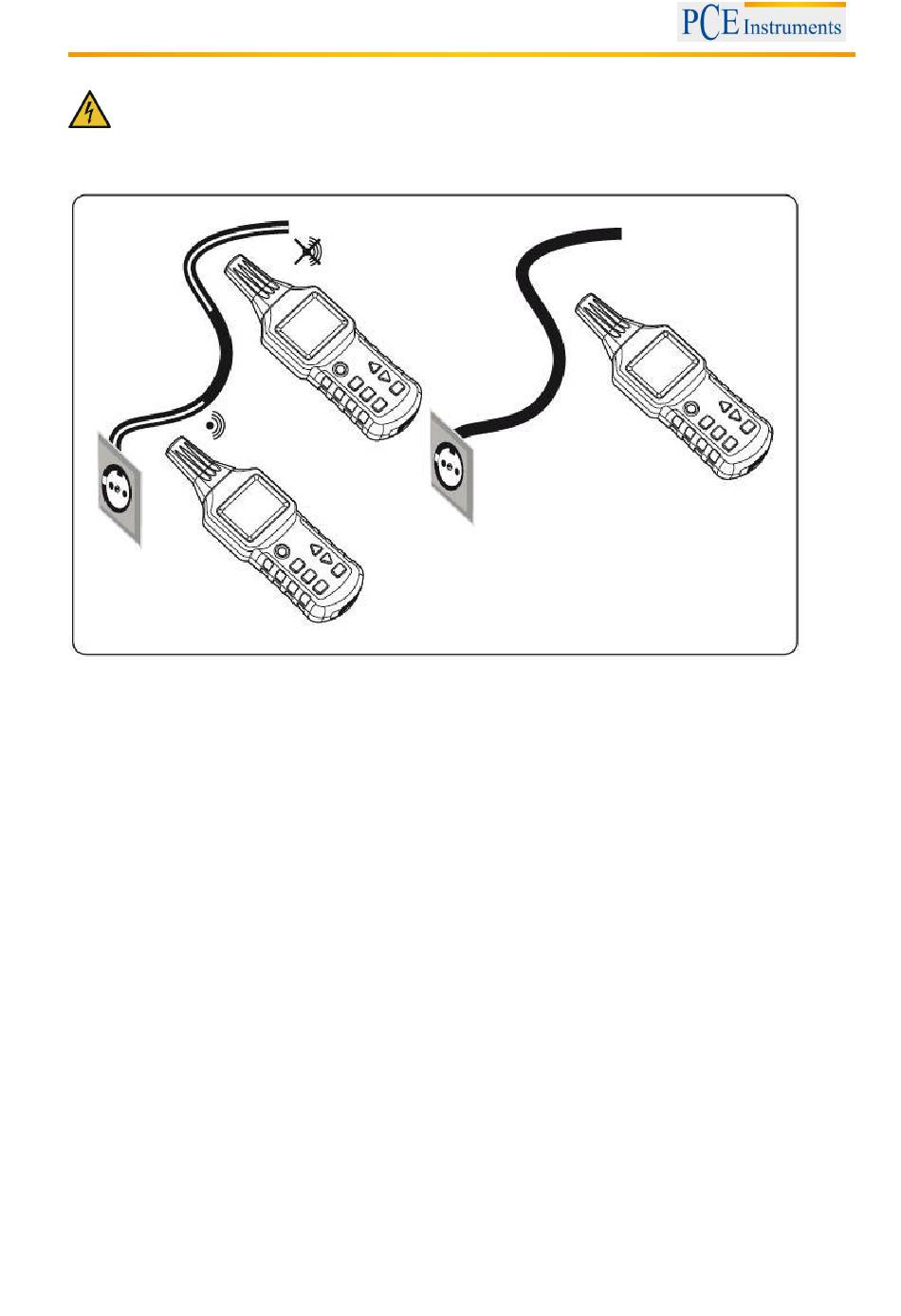

- La mesure doit être effectuée comme indiqué sur l'image suivante.
- Réglez le transmetteur au mode "identification du voltage de ligne" (mode UAC).
-
Le transmetteur affiche seulement le mode UAC des signaux CA, si vous chargez le circuit; la
mesure de la tension exacte doit s'effectuer à l'aide de la fonction de mesure de la tension du
transmetteur.
-
Pendant la recherche des extrémités de plusieurs lignes de haute tension, chaque ligne doit être
connectée séparément à la ligne de phase.
Pour cette application vous n'avez pas besoin d'un transmetteur (sauf si vous souhaitez utiliser la
-
fonction de mesure de la tension du transmetteur pour mesurer exactement la tension sur le circuit).
Les colonnes qui apparaissent sur le transmetteur pour l'intensité du signal et la fréquence du
-
signal sont en relation avec la tension sur le circuit de recherche et la distance à ce circuit. Au plus
le voltage est grand, au plus la distance au circuit est faible et au plus il y a des colonnes, plus la
fréquence du signal est élevée.
5.4
Fonctions de mesure supplémentaires
5.4.1
Mesure de tension avec le transmetteur
Si le transmetteur présente un circuit électrique avec du courant et la tension externe est supérieure à 12
V, la valeur de courant s'affiche sur la partie inférieure gauche de l'écran du transmetteur. Pour le distinguer
des circuits de CA et CC, les symboles normalisés sont utilisés. En même temps, un flash entouré d'un
triangle apparait sur l'écran.
5.4.2
Fonction de lampe
Les deux dispositifs présentent la possibilité d'activer sur la partie supérieure une lampe qui se présente
sous forme de trois LEDs. Ainsi, les zones sombres peuvent aussi s'éclairer. Pour l'allumer, vous pouvez
appuyer sur la touche déterminée sur chaque appareil de la fonction de la lampe. Pour l'éteindre, vous
pouvez appuyer de nouveau sur la touche de la fonction d'éclairage.
NOTICE D'EMPLOI
24
