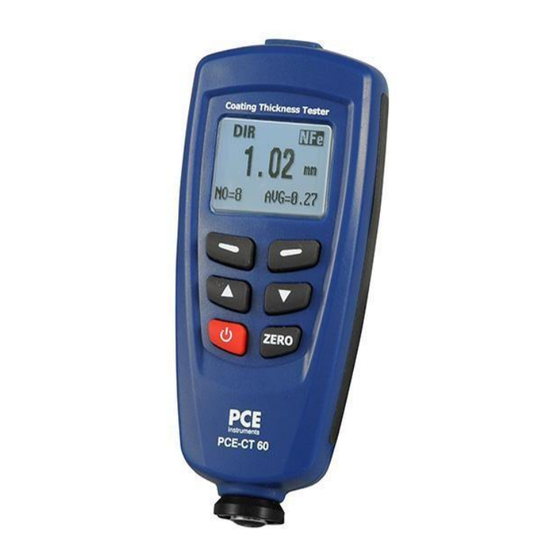

Manuels Connexes pour PCE Instruments PCE-CT 60
Sommaire des Matières pour PCE Instruments PCE-CT 60
- Page 1 Tel.: +33 (0) 972 3537 17 Fax: +33 (0) 972 3537 18 info@pce-france.fr www.pce-france.fr Notice d’emploi PCE-CT 60...
-
Page 2: Table Des Matières
Notice d’emploi www.pce-france.fr Contenu Introduction ................................ 3 Sécurité ................................3 Caractéristiques ..............................4 Description de l’appareil ............................ 5 Notice d’emploi ..............................8 Calibrage et mesure ............................12 Fonction de valeurs limites ..........................17 Mesures statistiques ............................17 Les fonctions effacer ............................18 Détection d’erreurs............................ -
Page 3: Introduction
Notice d’emploi www.pce-france.fr Introduction Le mesureur d’épaisseur PCE-CT 60 fonctionne ou bien avec le principe électromagnétique inductif, ou bien avec le principe de courants parasites, selon le capteur employé. Le capteur peut se régler par le menu. Le mesureur d’épaisseur respecte les standards industriels suivants:... -
Page 4: Avertissements
Notice d’emploi www.pce-france.fr Avertissements Ce mesureur ne doit s’utiliser que de la façon décrite dans la notice. En utilisant le mesureur d’une autre façon, des situations de danger peuvent se produire. Ne pas exposer l’appareil à des températures externes, à la radiation solaire directe, à l’humidité de l’air extrême ou à... -
Page 5: Description De L'appareil
Les applications principales sont dans le domaine de la protection anticorrosion. Le PCE-CT 60 est apte surtout pour les fabricants et clients, pour les bureaux et les experts, pour les ateliers de laquage, pour l’industrie chimique, celle de l’automobile, la nautique et l’aviation et pour la construction de machines légères et lourdes. -
Page 6: Description Du Fonctionnement
Notice d’emploi www.pce-france.fr Description du fonctionnement Dans des mesures de fonctionnement sur des matériaux magnétiques, le mesureur fonctionne avec le principe de l’induction magnétique. Dans des mesures de matériaux non magnétiques, le mesureur fonctionne avec le principe de courants parasites. ... -
Page 7: Vision De Face
Notice d’emploi www.pce-france.fr 4.5 Vision de face 1. Capteur 2. Touche d’allumage 3. Touche de calibrage du point zéro 4. Touche bas / droite 5. Touche pour la fonction ESC/NO/BACK dans le menu ou illumination de fond ALLUMAGE ARRÊT dans mode fonctionnement 6. -
Page 8: Notice D'emploi
Notice d’emploi www.pce-france.fr Notice d’emploi Système du menu et programmation de base 5.1.1 Système du menu Appuyez sur la touche pour allumer le mesureur. Le mesureur fonctionne maintenant dans le mode de mesure. Appuyez sur la touche (16) pour accéder au mode de menu. Note: Vous devriez être familiarisé... -
Page 9: Programmation De Base
Notice d’emploi www.pce-france.fr 5.1.2 Programmation de base Les explications suivantes font référence à la structure du menu indiqué ci-dessus. Appuyez sur la touche (16) pour les actions suivantes: OK/OUI/MENU/SELECTION. Appuyez sur la touche (5) ESC/NON/BACK pour les actions suivantes: ESC/NON/RETOUR. Utilisez les touches HAUT / BAS pour changer les différents éléments. -
Page 10: Illumination De Fond
Notice d’emploi www.pce-france.fr 5.1.2.5 Illumination de fond Dans le menu vous pouvez choisir le menu entre ON/OFF (ALLUMAGE/ARRÊT). Dans le mode de mesure, l’illumination de fond peut s’allumer ou s’éteindre avec la touche de gauche (16). 5.1.2.6 Indication de statistiques Dans le menu vous pouvez choisir parmi les indications statistiques valeur moyenne (Average), maximum, minimum et déviation standard (Sdev). -
Page 11: Mesures Dans Les Modes Direct Et Group
Notice d’emploi www.pce-france.fr Mesures dans les modes DIRECT et GROUP Le mesureur fournit 2 modes de travail: le mode direct et le mode de Groupe. Le mode de groupe comprend les groupes 1-4. Le mode direct est conçu pour des mesures rapides et simples. Les mesures individuelles se gardent temporairement pendant une série de mesures. -
Page 12: Calibrage Et Mesure
Notice d’emploi www.pce-france.fr 6 Calibrage et mesure Conseils généraux pour le calibrage 6.1.1 Méthodes de calibrage Il existe 4 méthodes de calibrage différents à disposition: Calibrage normal: conseillé pour des mesures sur des surfaces lisses. Ou quand l’objet de mesure a les mêmes dimensions et la même texture superficielle que la plaque en acier incluse dans la livraison, et qu’il est fait du même matériau ... -
Page 13: Calibrage De Haute Précision
Notice d’emploi www.pce-france.fr 6.1.4 Calibrage de haute précision Pour obtenir des valeurs de mesure très précises, il est conseillé de garder des calibrages à succès répétés (tant des calibrages de point zéro comme des calibrages avec des standards). Avec cette façon de fonctionner, le mesureur détermine automatiquement une valeur moyenne pour les valeurs de calibrage. -
Page 14: Calibrage D'un Point
Notice d’emploi www.pce-france.fr Calibrage d’un point 6.2.1 Cette méthode de calibrage est conseillée pour des mesures de haute précision, des mesures de petites pièces et en acier endurci de faible alliage. Calibrage du point zéro selon le chapitre 6.2.1 ... -
Page 15: Calibrage De Deux Points
Notice d’emploi www.pce-france.fr 6.2.2 Calibrage de deux points Pour ce calibrage le mesureur doit être dans le mode de mesure individuel. Si nécessaire, le mode de mesure doit se régler à travers du menu. Pour cette méthode, 2 standards de calibrage sont nécessaires. Si possible, le standard le plus gros devrait être 1,5 fois plus gros que le standard fin. -
Page 16: Surfaces Grenaillées
Notice d’emploi www.pce-france.fr 6.2.2 Surfaces grenaillées Etant données les caractéristiques physiques des surfaces grenaillées, les résultats de mesure avec les épaissimètres sont trop élevés. La valeur moyenne des épaisseurs de couches sur les pointes peuvent se déterminer ainsi: Méthode A: ... -
Page 17: Fonction De Valeurs Limites
Notice d’emploi www.pce-france.fr 7 Fonction de valeurs limites Il est possible d’introduite les valeurs limites à tout moment dans la mémoire DIRECT ou dans une mémoire GROUP sélectionnée, par exemple avant, pendant et après une série de mesures. Les valeurs limites ont une fonction pratique. ... -
Page 18: Les Fonctions Effacer
Notice d’emploi www.pce-france.fr 9 Les fonctions effacer Dans le système du menu vous trouverez les fonctions suivantes: Effacer les données actuelles: Si vous pensez que la dernière mesure est erronée, vous pouvez l’effacer avec cette fonction. En même temps les valeurs statistiques s’actualisent. ... - Page 19 Notice d’emploi www.pce-france.fr Sur ce lien vous aurez une vision de la technique de mesure: http://www.pce-france.fr/instruments-de-mesure.htm Sur ce lien vous trouverez une liste de mesureurs: http://www.pce-france.fr/mesureurs.htm Sur ce lien vous trouverez une liste de balances: http://www.pce-france.fr/balances.htm ATTENTION: “Cet appareil ne possède pas de protection ATEX, il ne doit donc pas être utilisé dans des atmosphères potentiellement explosives (poudres, gaz inflammables).”...
