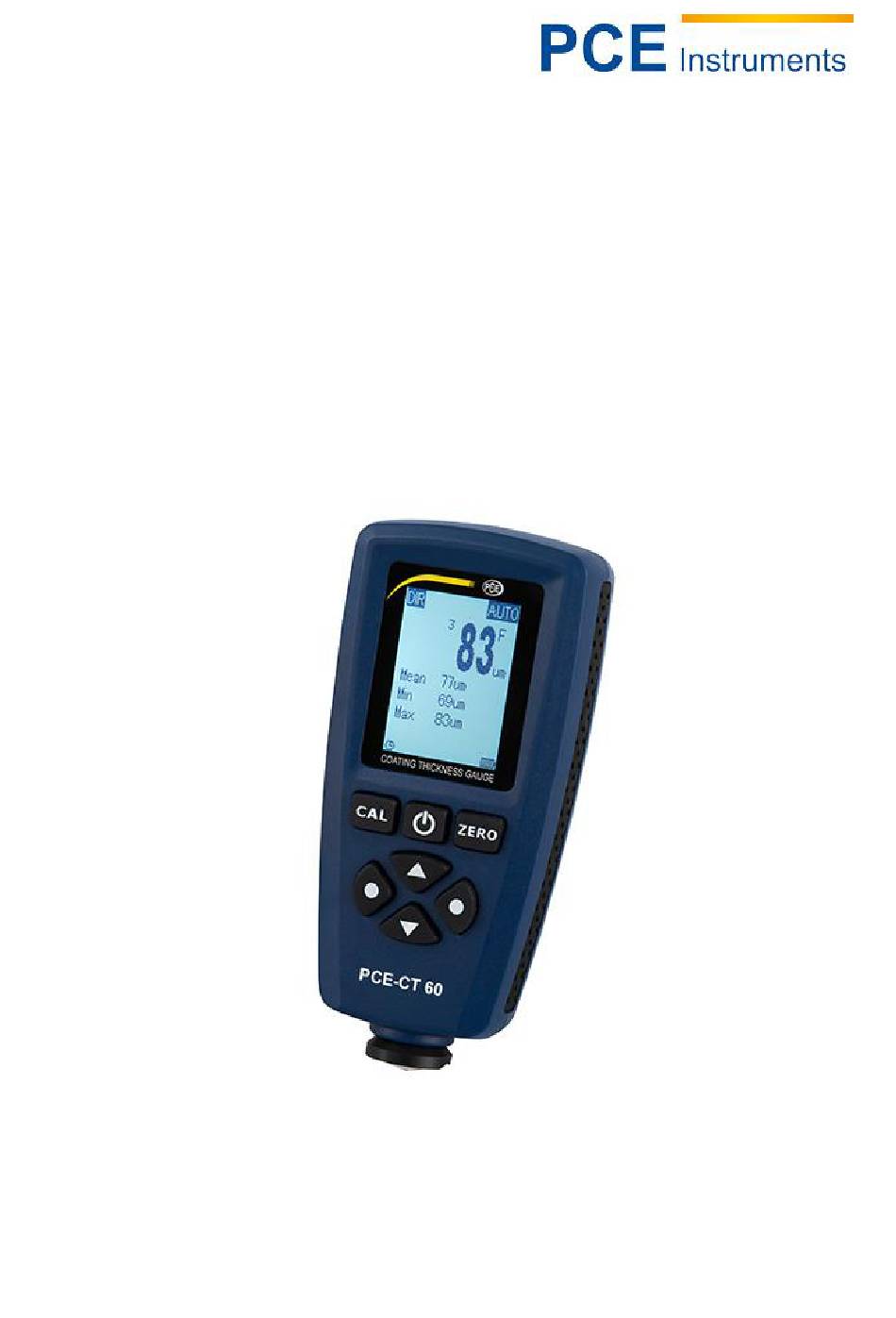

- Page 1 PCE Instruments France EURL 76, Rue de la Plaine des Bouchers 67100 Strasbourg France Tel.: +33 (0) 972 3537 17 Fax: +33 (0) 972 3537 18 info@pce-france.fr www.pce-france.fr www.pce-instruments.com/french Notice d‘emploi PCE-CT 60 Version 1.1 06.05.2015...
-
Page 2: Table Des Matières
NOTICE D‘EMPLOI Table des matières Introduction ......................3 Information de sécurité ................... 3 Avertissements ............................3 Spécifications ......................4 Description du système ..................5 Fonctions..............................5 Applications ..............................5 Description des fonctions ......................... 5 Le capteur..............................6 Vue de face ..............................6 Notice d‘emploi ....................... -
Page 3: Introduction
1.1. Résumé du contenu de l’envoi 1 x PCE-CT 60, 2 x piles de 1,5 V, 1 x mallette, 1 x notice d’emploi, 1 x plaque de base en acier, 1 x plaque de base en aluminium, 1 x standards pour le calibrage, 1 x câble USB. -
Page 4: Spécifications
NOTICE D‘EMPLOI Spécifications Pour l’acier et le fer Principe de fonctionnement Induction magnétique 0 … 1300 µm Plage de mesure 0 … 999 µm Précision ±3 %, 2 µm 1000 … 1300 µm ±5 % Surface de mesure minimum Ø 6 mm Rayon de courbure minimum 1,5 mm Epaisseur de couche de base... -
Page 5: Description Du Système
Le PCE-CT 60 est parfait pour les laboratoires, les cours de formation et des mesures à l’extérieur. Une autre caractéristique du mesureur PCE-CT60 est qu’il pourra utiliser le capteur avec deux principes de mesure: à... -
Page 6: Le Capteur
NOTICE D‘EMPLOI Le capteur Le capteur est fixé à la carcasse avec un ressort de contact qui permet que la position du capteur soit stable et sûre et que la force de pression soir toujours constante. La pointe du capteur est fabriquée dans un matériau dur et résistant. -
Page 7: Notice D'emploi
NOTICE D’EMPLOI Notice d‘emploi Système de menu et configurations de base Système de menu Appuyez sur la touche pour allumer le mesureur. Le mesureur entrera en mode de mesure. Appuyez sur la touche (16) pour accéder au mode menu. Avertissement: pour maximiser l’usage qu’il puisse être donné au mesureur, vous devrez vous familiariser avec le système de menu. -
Page 8: Configurations De Base
NOTICE D‘EMPLOI Configurations de base Les actions qui s’effectuent ci-dessous suivent la structure du menu décrite ci-dessus. Appuyez sur la touche (18) pour effectuer les actions suivantes: OK/OUI/MENU/SELECTIONNER. Appuyez sur la touche (3) pour effectuer les actions suivantes: ESC/NON/RETOUR. Utilisez les touches HAUT/BAS pour sélectionner les différents éléments. Modes de mesure ... -
Page 9: Indicateur Statistique
NOTICE D’EMPLOI Indicateur statistique L’indicateur statistique indique la valeur maximum, la valeur minimum et la moyenne sur l’écran initial. Vous pourrez aussi visualiser toutes ces valeurs en même temps si vous choisissez l’option “statistique” du menu. De plus, vous pourrez aussi consulter le nombre de mesures effectuées. Le nombre de mesures apparait aussi sur le coin supérieur gauche de l’écran principal, au dessus de la valeur de mesure. -
Page 10: Calibrage Et Mesure
NOTICE D‘EMPLOI Calibrage et mesure Conseils généraux pour le calibrage Méthodes de calibrage Il existe 4 méthodes de calibrage différentes: Calibrage normal: pour mesurer des surfaces plates. Mais aussi quand l’objet que vous souhaitez mesurer a les mêmes dimensions et la même structure superficielle et quand il est fait du même matériau que les plaques d’essai zéro. -
Page 11: Nettoyage De La Surface De Mesure
NOTICE D’EMPLOI Nettoyage de la surface de mesure Avant de calibrer le mesureur, assurez-vous que le capteur ne contient pas de graisses, d’huiles ou de fragments métalliques. Les restes de saleté, aussi petits qu’ils soient, ont une influence pendant la mesure et ont une influence négative sur les résultats. -
Page 12: Calibrage De Deux Points
NOTICE D‘EMPLOI (AVERTISSEMENT: Toutes les données, les valeurs limites, les calibrages d’un point et de deux points s’effaceront. Seuls se maintiendront les calibrages de point zéro.) • Par ce processus vous établirez à nouveau les valeurs de calibrage standard pour les appliquer sur des surfaces plates. -
Page 13: Conseils Généraux Pour La Mesure
NOTICE D’EMPLOI Méthode A: • Le mesureur doit être calibré selon la section 6.2.2 ou 6.2.3. Utilisez un échantillon de calibrage lisse avec le même rayon de courbure et du même matériau que l’objet à mesurer. • Faites environ 10 mesures sur l’échantillon grenaillé sans revêtement pour calculer la valeur moyenne Xo. -
Page 14: Fonction De La Valeur Limite
NOTICE D‘EMPLOI Fonction de la valeur limite Vous pourrez régler et modifier les valeurs limites dans le menu "Limit". Suivez les étapes décrites ci- dessous pour accédera à l’option “Limit”: • Accédez au menu principal • Sélectionnez “Limit” • Sélectionnez Configurar •... -
Page 15: Mémoire Pleine
NOTICE D’EMPLOI Mémoire pleine • Si la capacité de la mémoire est dépassée en mode GROUP, les valeurs statistiques ne s’actualiseront pas bien que vous pourrez effectuer plus de mesures sans aucun problème. En mode de mesure individuel le message „FULL“ apparaitra quand la mémoire est pleine. •... - Page 16 NOTICE D‘EMPLOI 4. Si dans la route: CD > Setup faites double clic sur „setup.exe“ le programme Easycoating qui sert à télécharger les données s’exécutera sur votre ordinateur. 5. Connectez le mesureur sur l’ordinateur avec le câble USB. Vérifiez que le câble est connecté...
- Page 17 NOTICE D’EMPLOI Etape 1: Sélection de la connexion Etape 2: Confirmez votre choix Etape 3: Sélectionnez la route dans laquelle se gardent les mesures et gardez-les.
-
Page 18: Maintenance Et Nettoyage
électroniques, vous pourrez nous retourner ce produit à la fin de sa durée de vie utile. Nous nous occuperons de le recycler ou de le porter à une société de recyclage officiel. Pour de plus amples informations, n’hésitez pas à contacter PCE Instruments 14 Contact Pour n’importe quelle question sur nos produits contactez PCE Instruments...
