4. Software compatible avec Windows

Pour représenter les valeurs de l'appareil directement au PC vous devez activer l'appareil à l'interface RS-232. Appuyez sur
la touche „RS-232" (1) au même temps que vous allumez l'appareil. Allumez l'appareil avec la touche „ON / OFF". Le
symbole „RS-232" apparaîtra dans la partie supérieur de l'écran.
4.1 Schéma général

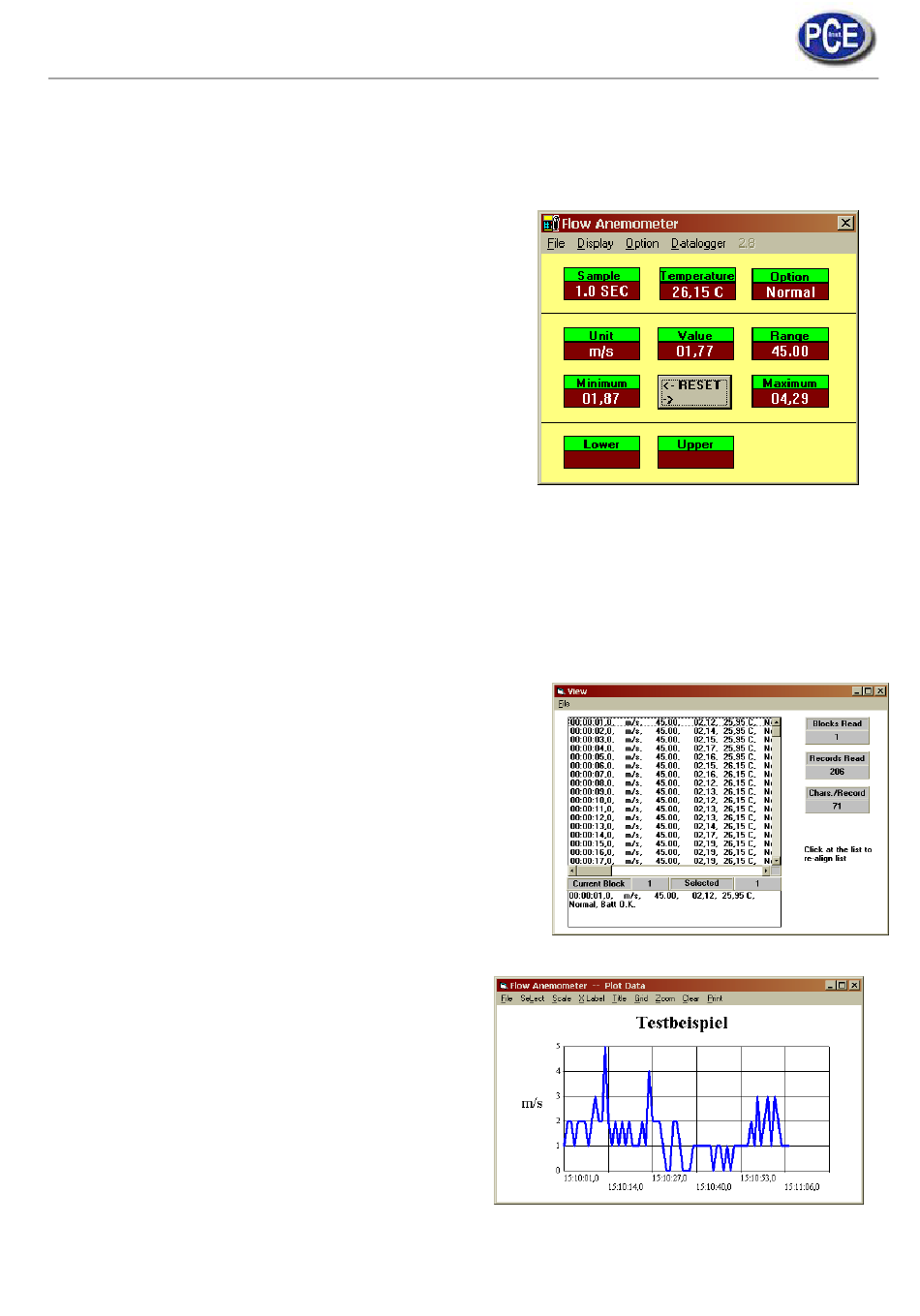

Lorsque vous initiez le logiciel, cela cherchera automatiquement l'anémomètre que possiblement soit connecté à un
des ports du PC. Si vous ne trouvez pas aucune connexion au port ou il n'a pas aucun port libre , on vous
informera avec le message „No communication port" et le logiciel finira. Si la communication est bonne, il
apparaîtra un écran comme la montrée sur l'image.
Sample : la valeur „Sample" est le taux de mesure
-
Temperature : température de l'air
-
Option : option d'écran = MAX, MIN, AVE, 2/3Vmax
-
Unit : unité de mesure (m/s, pied/min, noeud, mph, km/h, CFM
-
ou CMM)
Value : valeur de mesure de l'anémomètre
-
Range : plage de mesure
-
Minimum : valeur minimum, la valeur mesure plus petite
-
Reset : Efface les valeurs minimum et maximum enregistrées
-
Maximum : valeur maximum, la valeur mesure plus grande
-
Lower : la valeur plus petite du taux de mesure spécifié
-
Upper : la valeur plus grande du taux de mesure
-
spécifié

4.2 File / Document

Si vous sélectionnez l'option „File" un menu Pull-Down s'ouvrira et vous montrera 6 options:
Name
-
Start Recording (début de l'enregistrement)
-
End Recording (fin de l'enregistrement)
-
VIEW (vue)
-
Plot Data from File (impression de données)
-
EXIT (finir)
-
Dans l'image contiguë, vous pouvez voir la fenêtre „VIEW".
File : avec cette option on peut ouvrir le fichier de données. On
-
demandera à l'utilisateur d'écrire le nom du fichier. A p r è s
i n t r o d u i r e l e n o m e t c o n f i r m e r a ve c „ENTER", on pourra
lire un bloc de données. Le nº de données à lire dépendra de la
capacité de mémoire.
Blocks Read : montre la quantité de bloc à lire
-
Records Read : montre la quantité de groupes de donnés à lire
-
Chars./Rec.: montre la quantité de caractères à lire
-
Current Block : montre le nº du bloc actuel
-
Selected : montre le nº du groupe de données actuel
-
4.3 Enregistrement de données de la base de données
Si vous sélectionnez l'option „Plot Data from File" dans la fenêtre principale pourra imprimer le courbe de données.
File : ouvrir le groupe de données pour son impression
Select : sélection de la propriété
Scale : modifier l'échelle de l'axe Y
X Label : sélection du nº de séquence de l'axe X
Title : introduction de la désignation des axes X / Y
Grid : lignes d'orientation (horizontale/ verticale)
Zoom : zoom de la vue
Clear : effacer la surface graphique
Print : imprimer
