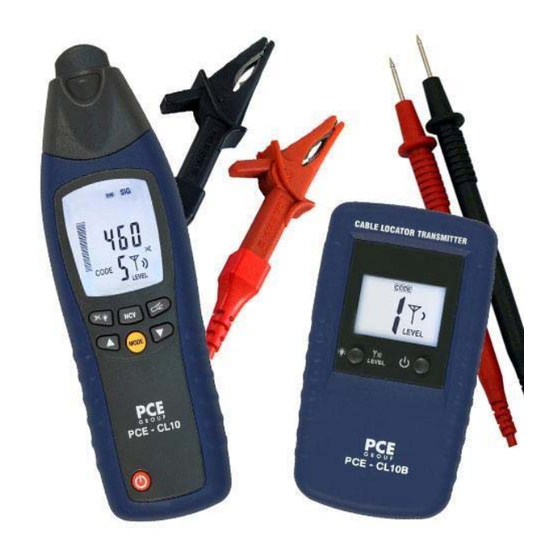

- Page 1 C/ Mayor, 53 - Bajo 02500 Tobarra Albacete-España Tel. : +34 967 543 548 Fax: +34 967 543 542 info@pce-iberica.es www.pce-france.fr NOTICE D’EMPLOI PCE-CL 10...
-
Page 2: Table Des Matières
Notice d’emploi www.pce-france.fr TABLE DE MATIERES Information de sécurité International 2 Description générale 3 2.1. Caractéristiques 3 2.2. Description des fonctions 4 2.3. Mode de détecteur de câbles 6 2.4. Spécifications 7 Principe de Fonctionnement 8 3.1. Localisation dans des circuits ouverts 8 3.2. -
Page 3: Information De Sécurité International
Notice d’emploi www.pce-france.fr Symboles de sécurité internationale Avertissement: Ce symbole indique que l’utilisateur doit voir l’explication dans la notice d’emploi pour éviter des lésions personnelles ou des dommages à l’appareil. ¡Précaution! Risque de chocs électriques. Référence: S’il vous plaît, faites attention. Respecte l’EMC. -
Page 4: Description Des Fonctions
Notice d’emploi www.pce-france.fr L’écran du récepteur indique le niveau de réception, le code de transmission ainsi que la détection de la tension du • réseau. Réglage de la sensibilité automatique ou manuelle. • La réception du signal acoustique peut être déconnectée. •... -
Page 5: Mode De Détecteur De Câbles
Notice d’emploi www.pce-france.fr Récepteur – Écran a: Déconnexion de l’indication du signal acoustique dans l’écran b: Indicateur d’illumination de LCD c: Information transmise par le transmetteur (code de transmission et charge de batterie) d: Connexion de l’indicateur de mode automatique e: Indicateur d’intensité... -
Page 6: Spécifications
Notice d’emploi www.pce-france.fr 2.4. Spécifications Transmetteur Signal de sortie ………………….. 125kHz Détection de la tension externe Plage de tension …………………12 …400V Plage de fréquence……………….0…..60 Hz Écran ……………………………Écran de LCD Détection de tension externe ……. Max. 400V AC/DC Catégorie de surtension ……….. CAT III 300V Degré... -
Page 7: Application D'un Pôle (En Circuits Ouverts)
Notice d’emploi www.pce-france.fr Note: Le détecteur de câbles peut détecter seulement des lignes ou câbles qui soient connectés correctement selon le principe physique décrit. 3.2. Application d’un pôle (en circuits ouverts) Interruptions de ligne sur des murs et sols. Trouver et suivre des lignes, prises, boîtes de connexions, interrupteurs, etc. pour des installations de la maison. -
Page 8: Localisation D'interruptions De Ligne Utilisant Deux Transmetteurs (Application D'un Pôle)
Notice d’emploi www.pce-france.fr La prise de terre connectée au transmetteur devra être connectée à une prise ou à une conduite parfaitement enterrée. Lorsque les interruptions de ligne en câbles avec des multiples noyaux sont recherchées, tous les câbles qui restent doivent être enterrés selon la règlementation en vigueur. -
Page 9: Détection D'erreur Dans Un Sol Radiant Électrique (Application D'un Pôle)
Notice d’emploi www.pce-france.fr 3.7. Détection d’erreur dans un sol radiant électrique (application d’un pôle) Conditions de connexion: Si vous localisez un câblage protégé sur les câbles du chauffage, il ne peut pas • exister aucune connexion à terre. S’il est nécessaire, séparez le câble protégé de la connexion à... -
Page 10: Localisation De Courts-Circuits En Conducteurs (Application De Double Pôle)
Notice d’emploi www.pce-france.fr 3.10. Localisation de courts-circuits en conducteurs (application de double pôle) Lorsque les courts-circuits se localisent dans des conducteurs de tout type de circuit qui se trouve dans le câble doit être sans tension. Connectez le transmetteur selon la figure 10 et effectuer cet exemple comme il est expliquée dans l’exemple d’application. -
Page 11: Localisation Du Câblage Complet D'une Maison (Application D'un Pôle)
Notice d’emploi www.pce-france.fr 3.13. Localisation du câblage complet d’une maison (application d’un pôle) Pour déterminer toutes les lignes électriques d’une maison avec un procès opératif, procédez comme il s’indique: Retirez le pont dans la distribution principal entre “PE” et “N”. •... -
Page 12: La Portée S'améliore Pendant La Recherche De Tension
Notice d’emploi www.pce-france.fr 3.16. La portée s’améliore pendant la recherche de tension Si le transmetteur est adossé directement à la phase et à la bobine neutre perd le signal dans la ligne d’aller et de retour parallèlement (voir la figure). La plage peut conduire en partie à... -
Page 13: Configuration Des Codes (Transmetteur)
Notice d’emploi www.pce-france.fr 3.19. Configuration des codes (Transmetteur) Assurez-vous que le mesureur est déconnecté avant de régler les codes. • Appuyez sur la touche sensible continuellement, ensuite appuyez sur la touche Power pour allumer le mesureur. • Appuyez sur la touche sensible pour sélectionner le code que vous souhaitez, comme sur le point 1-7. •... -
Page 14: Remplacement De Batterie
Notice d’emploi www.pce-france.fr Remplacement de batterie Les batteries du récepteur doivent être remplacées lorsque les symboles “ “ apparaissent. Las batteries du transmetteur doivent être changées lorsque les symboles apparaissent sur l’écran. Déconnectez l’appareil du réseau et éteignez-le • Ouvrez et retirez le couvercle dans la partie derrière de la batterie. •...
