5.4.1 Mise à zéro DC
Cette fonction permet de mettre à zéro la valeur mesurée affichée.

Sélectionnez la mesure de courant DC, comme décrit au chapitre 5.4,

Appuyez sur la touche "ZERO" sur le côté droit du mesureur.

L'écran doit maintenant afficher 0000. Il est normal qu'une incertitude sur le dernier chiffre
se produise.
5.5

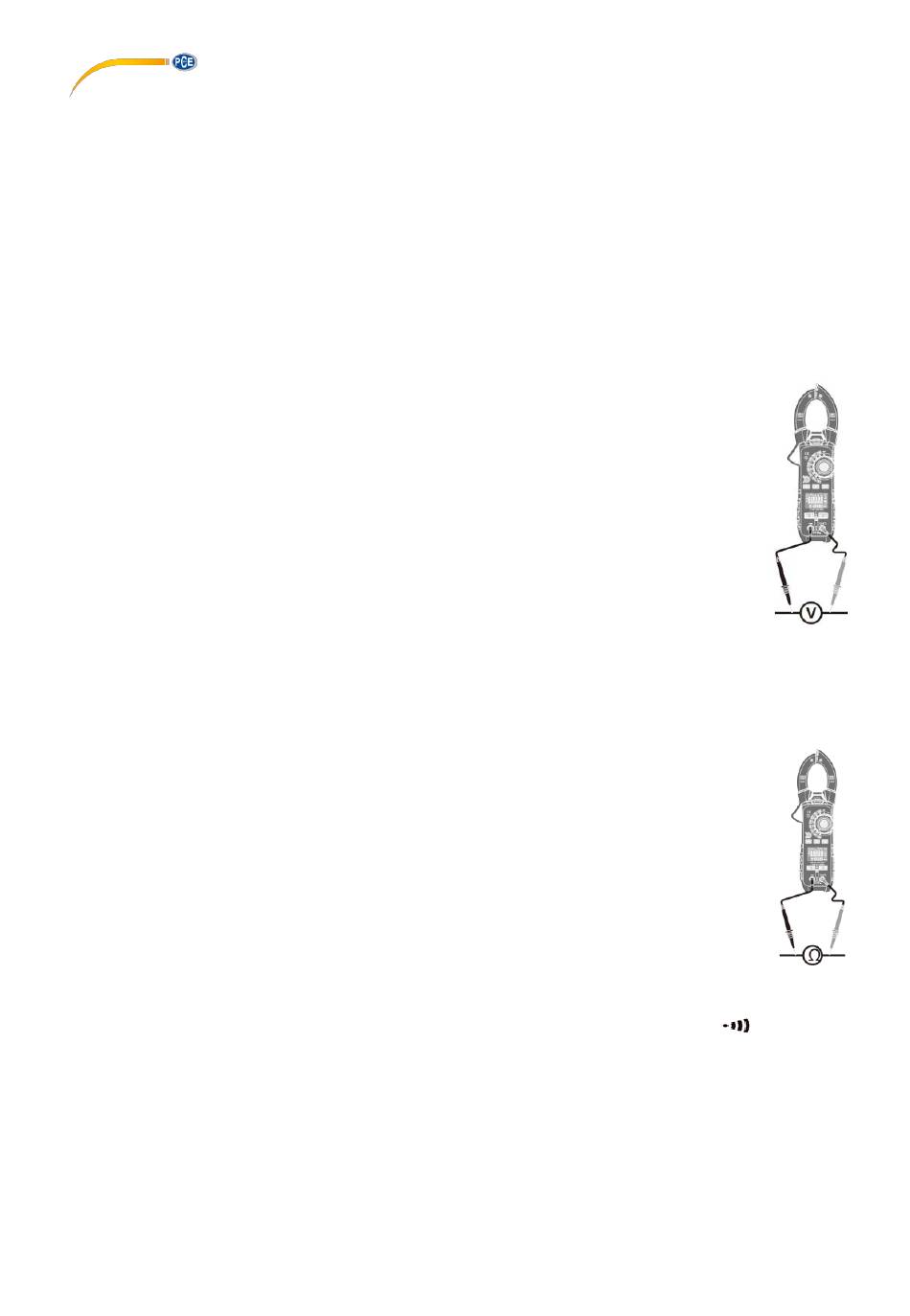

Mesure de la tension AC / DC

N'effectuez pas de mesure de tension lorsque vous allumez ou éteignez un moteur
dans le circuit. Cela peut provoquer des pics de tension et endommager le
mesureur.

Faites glisser le couvercle des connecteurs d'entrée vers le haut.

Sélectionnez la position V avec le sélecteur rotatif.

Utilisez la touche MODE pour choisir entre AC et DC.

Branchez les câbles de test dans les connecteurs d'entrée (noir dans COM
et rouge dans V).

Touchez les points de mesure avec les pointes de mesure.

Lisez la valeur mesurée sur l'écran.
5.6 Mesure de la résistance, la continuité et test de diodes
Déconnectez de la source d'énergie les circuits / composants à mesurer.
5.6.1 Résistance

Faites glisser le couvercle des connecteurs d'entrée vers le haut.

Mettez le sélecteur rotatif sur la position Ω.

Branchez les câbles de test dans les connecteurs d'entrée (noir dans COM
et rouge dans Ω).

Touchez les points de mesure avec les pointes de mesure.

Lisez la valeur mesurée sur l'écran.
5.6.2 Test de continuité

Faites glisser le couvercle des connecteurs d'entrée vers le haut.

Mettez le sélecteur rotatif sur la position Ω.

Appuyez plusieurs fois sur la touche MODE jusqu'à ce que le symbole
l'écran.

Branchez les câbles de test dans les connecteurs d'entrée (noir dans COM et rouge dans
Ω).

Touchez les points de mesure avec les pointes de mesure.

Un signal sonore retentit si la résistance est < 50 Ω.
© PCE Instruments
8
s'affiche sur
