Localisation des interruptions de ligne avec deux transmetteurs
Lorsque vous recherchez une interruption de ligne avec un transmetteur qui s'enclenche par une extrémité
de câble, les interruptions ne peuvent pas être recherchées avec précision à cause des mauvaises
conditions occasionnées par la perturbation du champ. Les déficiences décrites antérieurement peuvent
s'éviter facilement si vous utilisez deux transmetteurs (un à chaque extrémité) pour détecter l'interruption
de la ligne. Dans ce cas, chaque transmetteur s'établie sur un code de ligne différente, par exemple,
Transmetteur 1 sur le code F et transmetteur 2 sur le code C (Un deuxième transmetteur avec un code de
ligne différent n'est pas inclus et doit être commandé séparément).
ATTENTION:
-
Le circuit ne doit pas conduire du courant.
Tous les câbles non utilisés doivent se connecter à la terre auxiliaire comme indiqué sur l'image
-
suivante.

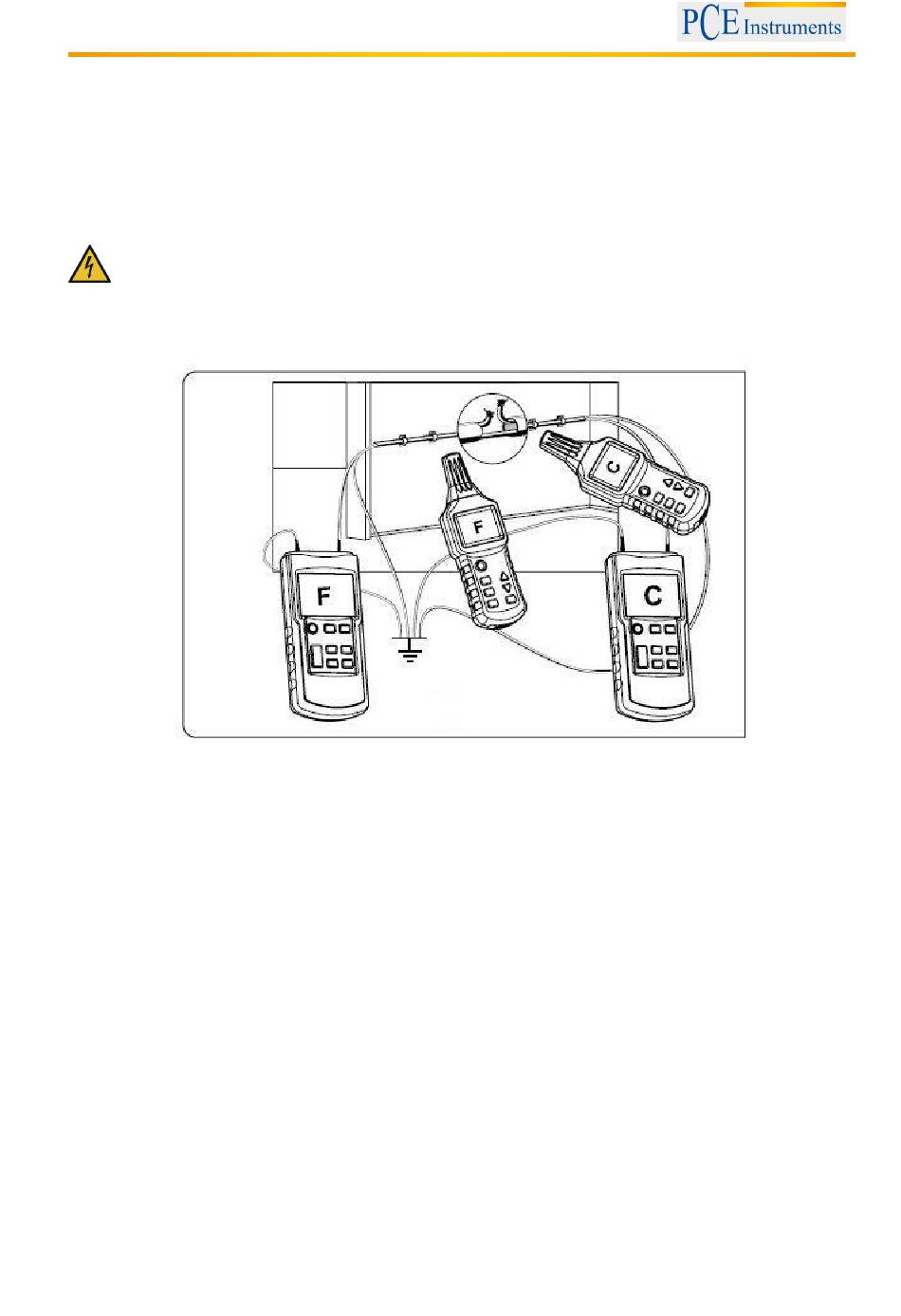

Connectez les deux transmetteurs comme indiqué sur l'image.
-
Si les transmetteurs sont connectés selon l'image, le récepteur "C" s'affiche sur le côté droit de l'interruption
de la ligne. Lorsque le récepteur passe à la position d'interruption à gauche, "F" s'affiche. S'ils ne sont pas
directement sur l'interruption, il n'y a aucun code de ligne qui s'affiche à cause de la superposition des deux
signaux du transmetteur.
- Réglez la puissance d'envoi du transmetteur dans le but de les adapter aux différents rayons de
recherche.
- La position voulue peut se déterminer avec précision en disposant le récepteur sur le mode manuel et en
sélectionnant la sensibilité correcte.
- La résistance de transition d'une interruption de la ligne doit être supérieure à 100 ohms.
- Le transmetteur connecté à terre peut être un auxiliaire de terre, une prise de connexion à terre ou un
tuyau d'eau de terre approprié.
- Tenez compte que dans la recherche d'interruptions sur ligne de câbles multipolaires que toutes les
racines restantes du câble ou du conducteur blindé doivent se connecter à terre en accord avec les
régulations. Ceci est nécessaire pour éviter l'union croisée des signaux alimentés (à travers un effet
capacitif sur les terminaux de sortie). La profondeur de recherche des câbles blindés et les conducteurs
sont différents puisque les conducteurs individuels sont en boucle entre eux sur les câbles blindés.
