Vidange du liquide de la
boîte-pont
Périodicité des entretiens: Toutes les 800
heures/Une fois par an (la première
échéance prévalant)
Type de liquide : SAE 80W-90 (API MT-1) ou SAE
80W-90 (API GL-5)
Capacité de liquide : 1,6 L (1,7 pte américaine)
1. Placez un bac de vidange sous le bouchon de
vidange (Figure 58).
2. Enlevez le bouchon de remplissage et le joint
(Figure 58).
Remarque:
Conservez le bouchon de
remplissage et le joint pour la repose à
l'opération 6.
3. Enlevez le bouchon de vidange et le joint et
vidangez tout le liquide
Remarque:
Conservez le bouchon de vidange
et le joint pour la repose à l'opération 4.
4. Remettez le bouchon de vidange et le joint, et
serrez-le à un couple de 20 à 27 N·m (15 à
20 pi-lb).
5. Remplissez la boîte-pont du liquide spécifié
jusqu'à ce qu'il ressorte par l'orifice de
remplissage.
6. Remettez le bouchon de remplissage et le joint,
et serrez-le à un couple de 20 à 27 N·m (15 à
20 pi-lb).
Contrôle de la position
point mort de l'inverseur de
marche.
Périodicité des entretiens: Toutes les 100 heures
Lors des entretiens courants et/ou des diagnostics
du moteur, mettez la boîte-pont au
La position
POINT MORT
commande le point mort de la boîte-pont. Pour vérifier
que le point mort de l'inverseur de marche actionne
correctement le point mort de la boîte-pont, procédez
comme suit :
1. Placez l'inverseur de marche à la position
.
MORT
2. Tournez l'embrayage secondaire
pour vérifier qu'il tourne librement à la position
.
POINT MORT
3. Placez l'inverseur de marche à la position
.
MARCHE AVANT
(Figure 58).
POINT MORT
de l'inverseur de marche
(Figure
4. Tournez l'embrayage secondaire
pour vérifier qu'il fait tourner les roues arrière.
5. Placez l'inverseur de marche à la position
MARCHE ARRIÈRE
6. Tournez l'embrayage secondaire
pour vérifier qu'il fait tourner les roues arrière.
7. En cas d'échec de l'un de ces contrôles, passez
à la section
l'inverseur de marche (page
Réglage de la position
point mort de l'inverseur de
marche
1. Desserrez les écrous de blocage sur le câble
de sélection et ajustez-les selon les besoins
(Figure
1. Levier inverseur de
marche
2. Barre d'immobilisation
2. Vérifiez la position de l'inverseur de marche en
tournant le sélecteur aux 3 positions différentes
et vérifiez que le levier
correctement à chaque position; voir
.
indicateur d'inverseur de marche (page
3. Vérifiez le bon fonctionnement à toutes les
positions en répétant les opérations de la
Contrôle de la position point mort de l'inverseur
de marche. (page
POINT
Entretien de l'embrayage
65)
principal
Périodicité des entretiens: Toutes les 400
55
.
Réglage de la position point mort de
55).
59).

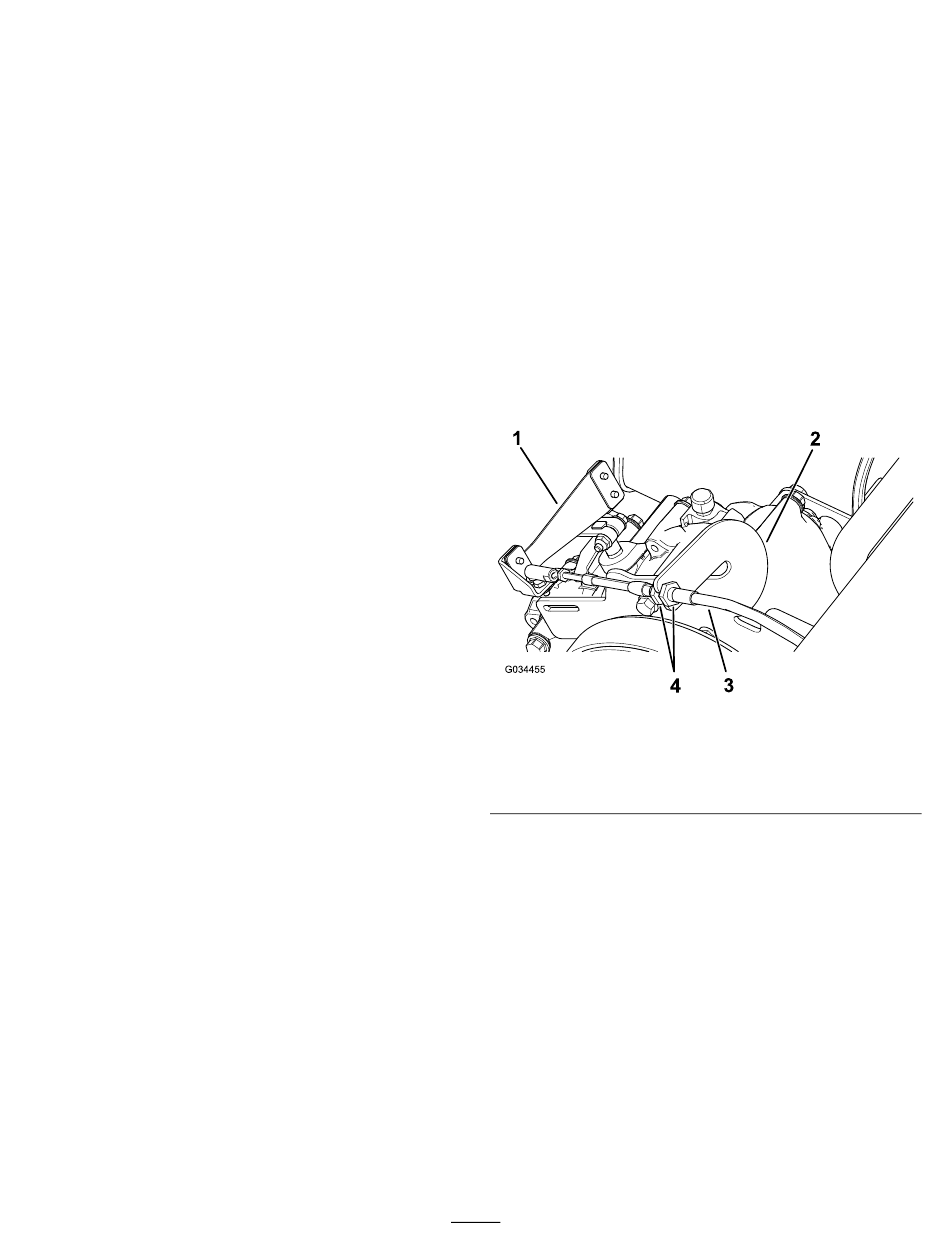

Figure 59
3. Câble de sélection
4. Écrous de blocage
(Figure
55).
heures/Une fois par an (la première
échéance prévalant)
(Figure 65)
(Figure 65)
g034455
59) passe
Levier et
14).
