Entretien des phares
Remplacement des phares
Spécifications : voir le Catalogue de pièces.
1. Débranchez la batterie; voir
la batterie (page
2. Ouvrez le capot.
3. Débranchez le connecteur électrique sur le
faisceau du connecteur du phare

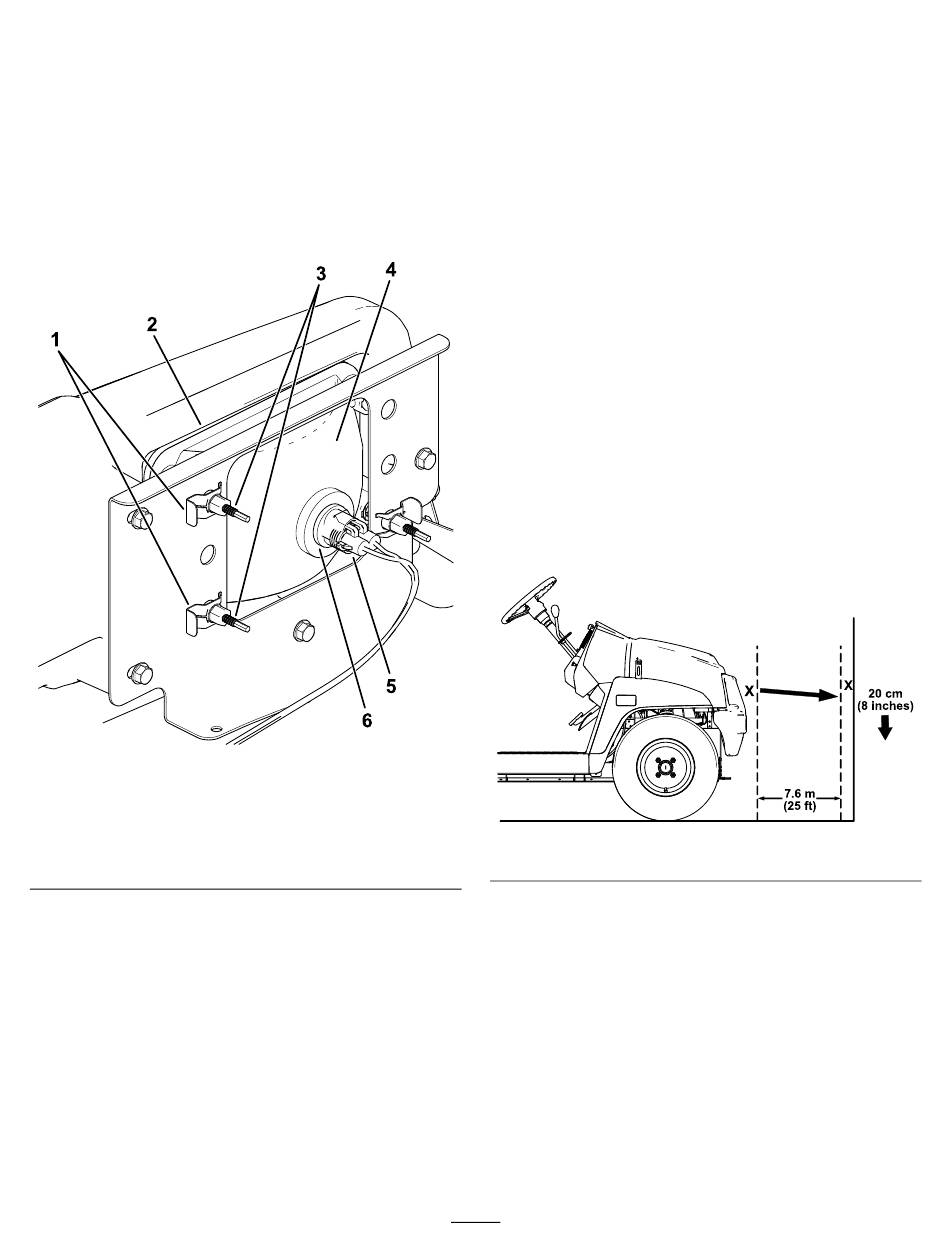

Figure 51
1. Clip rapide
2. Ouverture dans le
pare-chocs
3. Vis de réglage
4. Retirez les clips rapides qui fixent le phare sur
son support (Figure
Remarque:
Conservez toutes les pièces pour
monter le phare de rechange.
5. Déposez le phare en le poussant vers l'avant
et hors de l'ouverture dans le pare-chocs avant
(Figure 51).
6. Insérez le phare de rechange dans l'ouverture
du pare-chocs (Figure
Remarque:
Veillez à ce que les ergots soient
bien alignés sur les trous du support de montage
derrière le pare-chocs.
Débranchement de
47).
(Figure
4. Phare
5. Connecteur électrique de
faisceau
6. Phare
51).
51).
7. Fixez le phare en place avec les clips rapides
retirés à l'opération 4.
8. Branchez le connecteur électrique du faisceau
sur le connecteur du phare
9. Réglez les phares de façon à diriger les
faisceaux à la position voulue; voir
phares (page
Réglage des phares
51).
Chaque fois que vous déposez ou remplacez un
phare, réglez la position du faisceau comme suit :
1. Garez la machine sur une surface plane et
horizontale avec les phares à environ 7,6 m
(25 pi) devant un mur
2. Mesurez la distance du sol au centre du phare et
faites un repère sur le mur à la même hauteur.
3. Tournez la clé à la position C
les phares.
4. Notez l'emplacement du faisceau des phares
sur le mur.
La partie la plus brillante du faisceau doit se
trouver 20 cm (8 po) en dessous du repère que
vous avez fait sur le mur
g277621
5. Au dos du phare, tournez les vis de réglage
(Figure
d'aligner la position du faisceau projeté.
6. Rebranchez la batterie et refermez le capot; voir
Connexion de la batterie (page
51
(Figure
51).
(Figure 52).
ONTACT
(Figure
Figure 52
51) afin de faire pivoter le phare et
51).
Réglage des
et allumez
52).
g298100
49).
