Toro 07412EX Manuel De L'utilisateur page 36

Dépose de l'ensemble
sièges
1. Basculez l'ensemble sièges en avant, en
position levée (Figure
2. Poussez l'ensemble sièges sur le côté pour le
dégager des goupilles, puis soulevez-le
27).

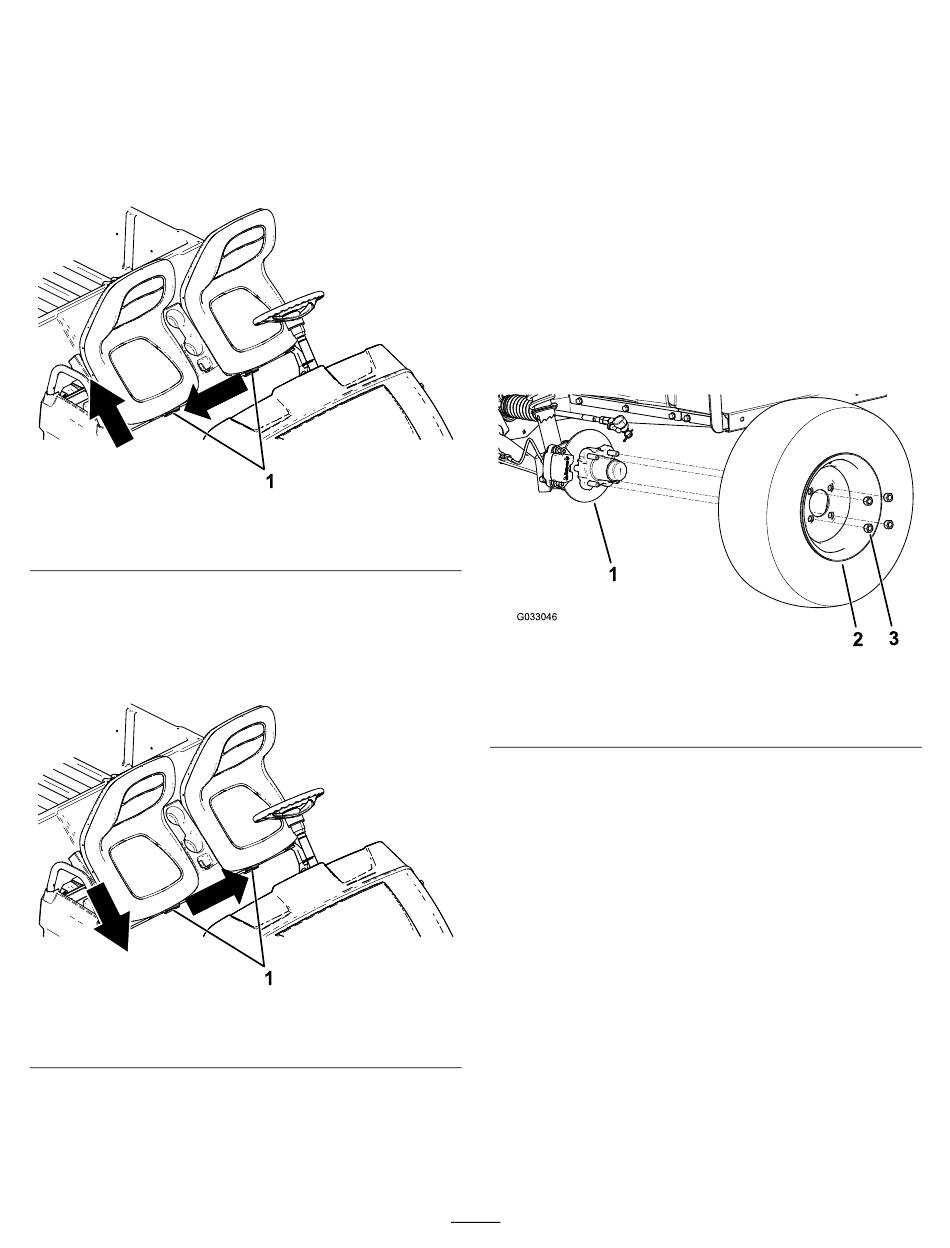

Figure 27
1. Goupilles
Pose de l'ensemble sièges
Glissez l'ensemble sièges sur les goupilles et
abaissez-le (Figure 28).
Figure 28
1. Goupilles
26).
(Figure
g190187
g190186
Lubrification
Graissage des roulements
des roues avant
Périodicité des entretiens: Toutes les 300 heures
Spécifications de la graisse : Mobilgrease
XHP™-222
Dépose du moyeu et du disque
1. Soulevez l'avant de la machine et soutenez-le
avec des chandelles.
2. Retirez les 4 écrous qui fixent la roue sur le
moyeu (Figure
1. Moyeu
2. Roue
3. Retirez les boulons à embase (⅜ x ¾ po) qui
fixent le support du frein à la fusée et séparez
le frein de la fusée
Remarque:
à l'opération suivante.
36
29).
Figure 29
3. Écrou de roue
(Figure 30).
Soutenez le frein avant de passer
g033046
