Installation de colonnes GC Intuvo 9000
Interface GC/MSD pour un GC série 9000
Interface GC/MSD pour un GC série 9000
L'interface GC/MSD est un conduit chauffé vers le MSD permettant de maintenir le
vide du MSD et une température d'effluent de la colonne appropriée. (Voir
L'interface GC/MSD est boulonnée au côté droit de la chambre de l'analyseur, avec
un joint torique, et dispose d'un capot protecteur qui doit être laissé en place.
Une extrémité de l'interface passe à travers le côté du GC. On peut y accéder
depuis l'intérieur de la porte avant du GC. Ceci permet de connecter l'écrou de
la colonne de l'extrémité du GC/MS 9000. L'extrémité du GC/MS 9000 inclut une
ferrule sertie et un écrou de colonne pour l'attacher à l'extrémité GC de l'interface
GC/MSD. L'extrémité du GC/MS 9000 transporte l'effluent de la colonne d'un
raccord du bus de la colonne chauffée vers le GC, à travers l'interface GC/MSD
chauffée, et sort légèrement au-delà de l'extrémité du tube de guidage de la
colonne pour pénétrer dans la chambre d'ionisation. L'extrémité du GC/MS 9000
maintient la température en plusieurs points de sa longueur grâce à un bus
chauffé, au module de chauffage de l'extrémité du MS et à l'interface GC/MSD.

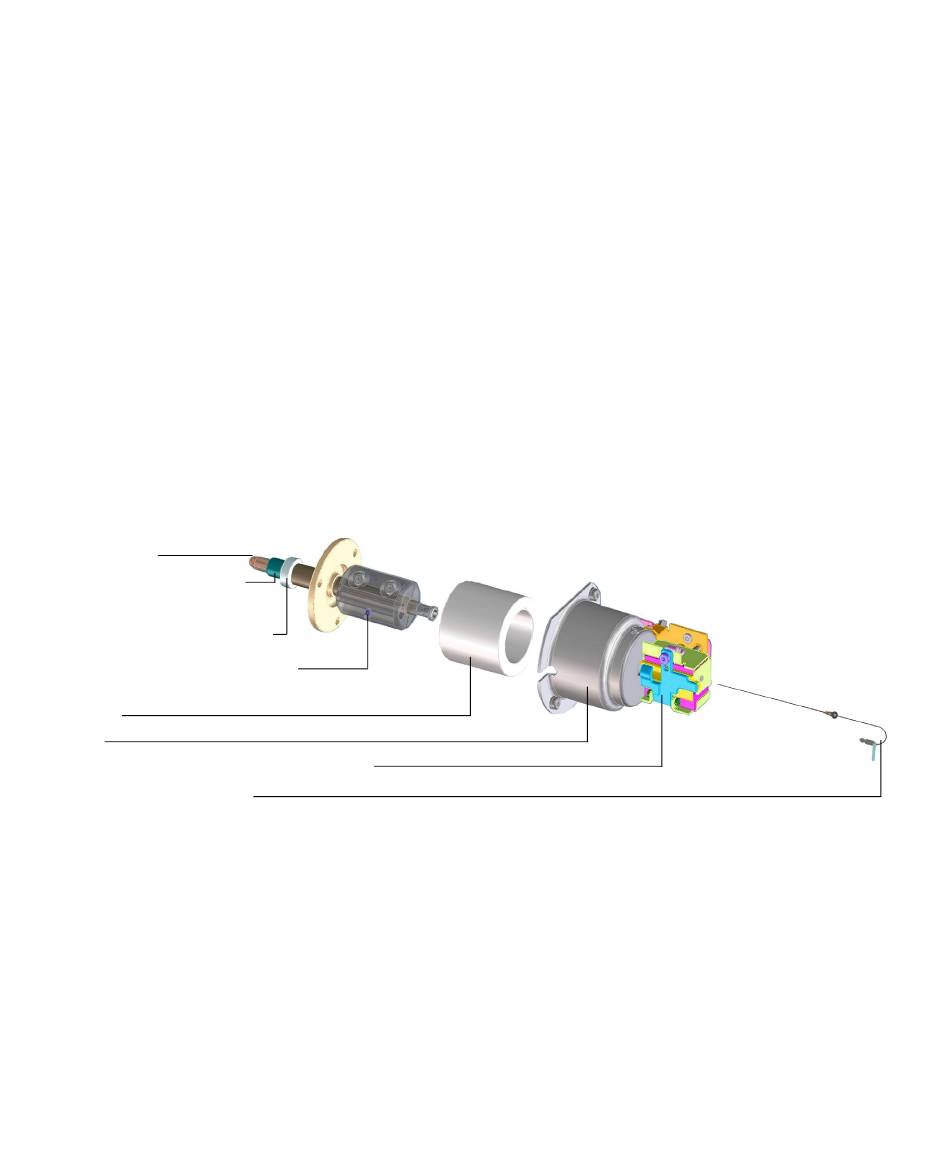

Cône d'étanchéité
de l'interface
Pièce de retenue du cône
d'étanchéité à tête moletée
Support du cône d'étanchéité
Manchon chauffant et ensemble
chauffage/capteur
Isolation
Capot
Module de chauffage de l'extrémité du MS
Extrémité du GC/MS 9000
Figure 18.
Interface GC/MSD pour un GC 9000 (échelle non respectée)
L'extrémité du GC/MS 9000 est chauffée par une cartouche électrique.
Le chauffage est alimenté et régulé par la zone chauffée du GC 9000.
La température de l'extrémité du GC/MS 9000 est réglable depuis le logiciel
d'acquisition GC/MS Agilent MassHunter ou depuis le GC. Un capteur
(thermocouple) situé dans l'interface surveille la température.
L'ensemble cône d'étanchéité de l'interface est nécessaire pour utiliser la source
EI XTR ou la source HES.
L'extrémité du GC/MS 9000 fonctionne dans une gamme de température
comprise entre 250 °C et 350 °C. Suite à cette restriction, la température de
l'interface GC/MSD doit être légèrement supérieure à la température de la
colonne, mais jamais supérieure à la température de colonne maximale.
82
