Méthode Ziegler-Nichols d'optimisation d'un contrôleur de gestion
PID:
Paramètres: consigne, bande prop., temps intégral, temps dérivé
Y
a
L
A

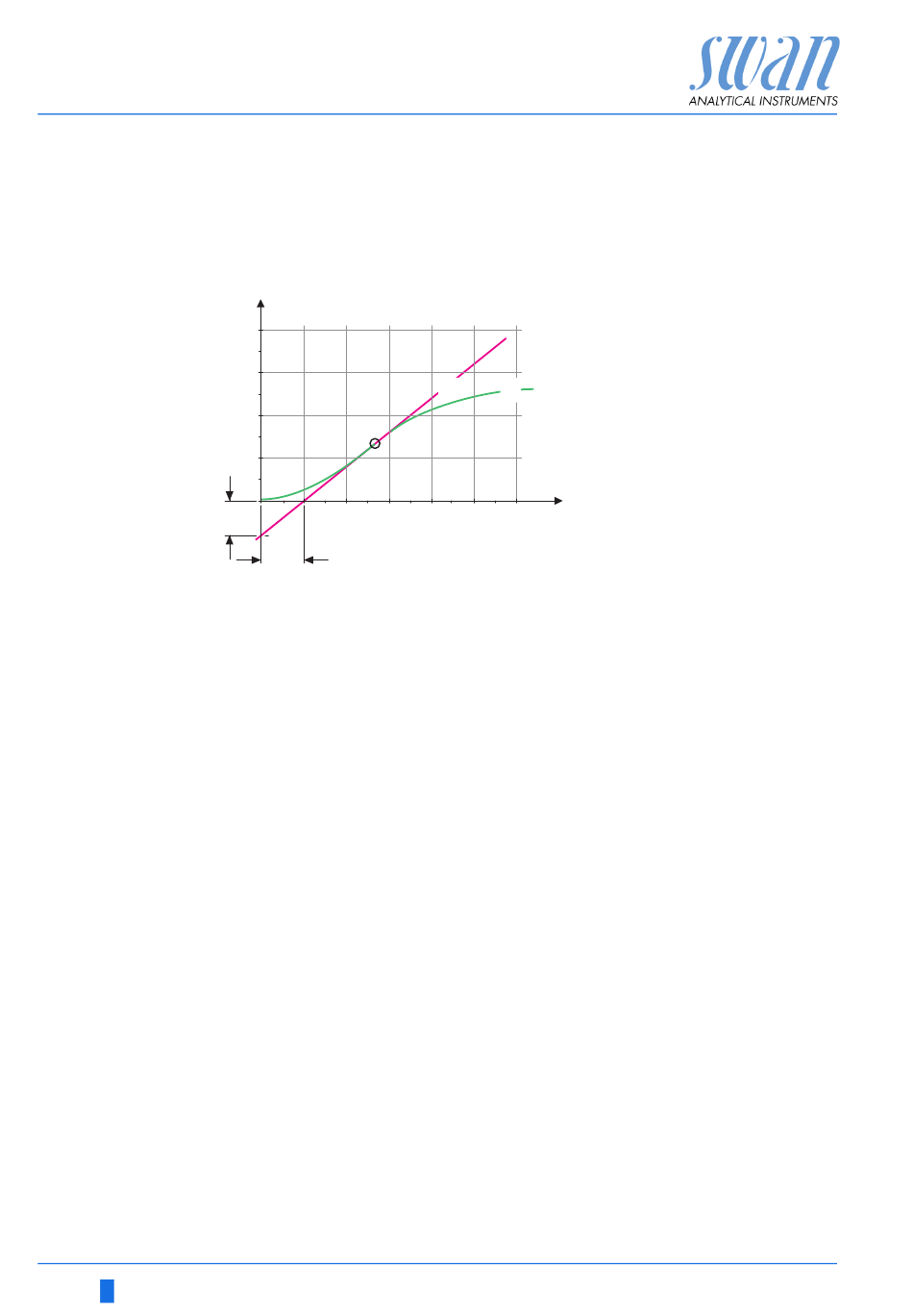

Réponse à une sortie de contrôle maximale
B
Tangente sur le point d'inflexion
X
Temps
Le point d'intersection entre la tangente et les axes fournit les para-
mètres a et L.
Pour plus de détails concernant les connexions et la programma-
tion, se reporter au manuel de l'unité de contrôle. Choisir régulation
ascendante ou descendante.
Régulation ascendante ou descendante
Consigne: l'utilisateur définit la valeur référence pour le paramètre
sélectionné.
Bande prop.: plage inférieure (rég. ascendante) ou supérieure
(rég. descendante) à la consigne dans laquelle l'intensité de
dosage est réduite de 100% à 0% pour atteindre la consigne sans
dépassement de la valeur.
Paramètres Rég.: valeur référence phosphate 1
Consigne:
Plage de valeurs: 0.0 –50 ppm
Bande prop.:
Plage de valeurs: 0.0 –50 ppm
Temps intégral: le temps intégral est le temps qui s'écoule jusqu'à
ce que la réponse d'un contrôleur de gestion I individuel atteigne la
même valeur que celle atteinte soudainement par un contrôleur de
gestion P. Plage de valeurs: 0–9000 s
B
A
X
Xp
= 1.2/a
Tn
= 2L
Tv
= L/2
