AMI Phosphate HL
Installation
3.4.
20
Montage de la cellule de débit du trop-plein
ATTENTION
Élément fragile
Le tube de cellule de débit de trop-plein doit être manipulé avec
précaution.
Pour éviter tout dommage pendant le transport, la cellule de débit
du trop-plein [C] de l'AMI Phosphate HL n'est pas installée.
Level

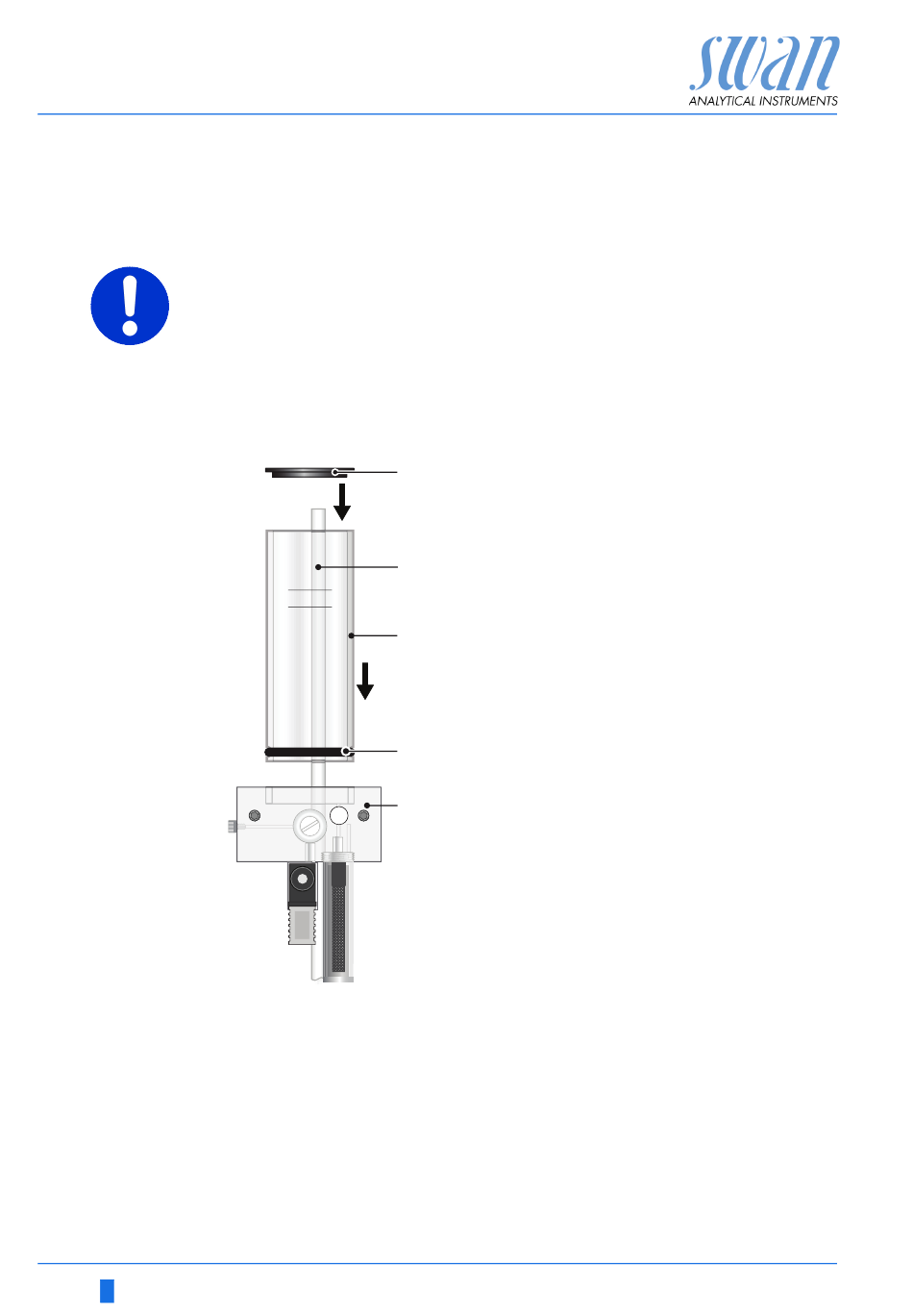

Pour installer la cellule de débit du trop-plein, procéder comme suit:
1 Déballer le tube de cellule de débit de trop-plein [C].
2 Insérer le tube de la cellule de débit du trop-plein dans le bloc
de cellules de débit [E].
3 Placer le couvercle de la cellule de débit du trop-plein [A] sur le
tube de cellule de débit du trop-plein.
4 Vérifier si le tube de trop-plein [B] est aligné avec la marque de
niveau supérieure.
A
A Couvercle de la cellule de débit
du trop-plein
B
Tube de trop-plein
C Tube de cellule de débit
B
du trop-plein
D Joint d'étanchéité
E Bloc de cellules de débit
C
D
E
A-96.250.822 / 060720
