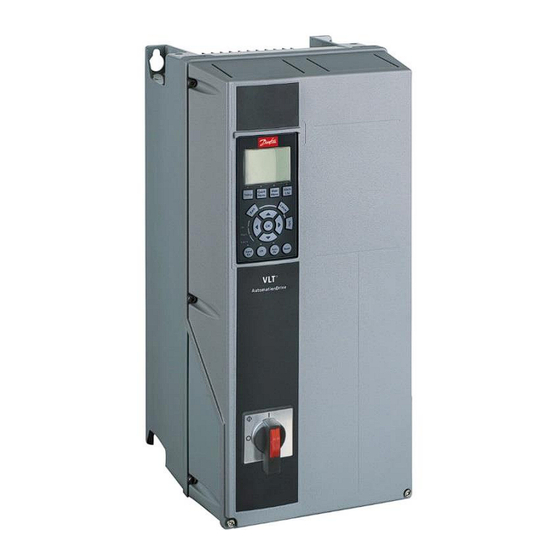

Danfoss VLT FC 302 Guide D'application
Masquer les pouces
Voir aussi pour VLT FC 302:
- Manuel de configuration (252 pages) ,
- Manuel d'utilisation (166 pages) ,
- Guide d'application (19 pages)
Publicité
Liens rapides
Publicité
Manuels Connexes pour Danfoss VLT FC 302
Sommaire des Matières pour Danfoss VLT FC 302
- Page 1 GA067A_1909_FC302 BO Cons 0-10V & MCB112...
- Page 2 Ce guide inclut les étapes essentielles pour l’installation et la configuration de votre convertisseur de fréquence. Avant la mise en service de votre convertisseur, consultez le manuel d’utilisation livré avec ou disponible sur www.danfoss.com notamment pour les consignes de sécurité. Page 2 sur 19...
- Page 3 1 Installation mécanique Montage plaque de fond Si les ailettes de refroidissement sont apparentes sur le variateur, il est impératif de monter le variateur sur une surface plane ou d’utiliser la plaque de fond fournie. Exemple de variateur avec ailettes apparentes (montage sur fond plat à...
- Page 4 ✓ S’assurer que la ventilation de l’armoire ou de la salle électrique est dimensionnée pour dissiper les pertes thermiques du variateur. ✓ Lorsque le variateur est monté en armoire, veiller à l’absence de risque de condensation. Si l’air ambiant est chargé ou agressif, mettre en place des filtres sur les entrées d’air. 1.2.1 Entrée des câbles (modèles de puissance >...
- Page 5 2 Installation électrique 2.1 Câblage partie puissance ✓ Utiliser les étriers fournis avec le variateur pour les reprises de blindage des câbles moteur ✓ Dénuder l’isolant du câble pour mettre à nu le blindage, puis serrer l’étrier sur le blindage ✓...
- Page 6 ✓ Installer une liaison de terre directe entre la borne de masse du variateur et la borne de mise à la terre du moteur Page 6 sur 19...
- Page 7 ✓ Installer obligatoirement un relais de protection thermique ou un disjoncteur pour chaque moteur installé. Chaque moteur doit disposer de sa propre protection thermique. ✓ Limiter autant que possible la longueur des câbles entre variateur et moteurs ✓ Consulter DANFOSS DRIVES pour validation Page 7 sur 19...
- Page 8 2.2 Câblage partie commande Page 8 sur 19...
- Page 9 Switches de configuration des Etriers pour passage des Emplacements des entrées analogiques câbles de commande et borniers de commande reprise de blindages (ON = 0/4-20mA OFF = -10/0-10V) 3 Marquage du variateur Une étiquette autocollante est délivrée avec la carte option MCB112 ou le variateur équipé de la carte option MCB112 indiquant la certification ATEX.
- Page 10 4 Paramétrage 4.1 Plaque signalétique moteur Dans les étapes qui suivent, vous allez devoir entrer les paramètres moteur. Préparez-vous en ayant au préalable noté les valeurs indiquées sur la plaque moteur. Exemple pour le moteur ci-dessous, couplé en étoile 4.2 Plaque spécifique moteur certifié ATEX Les informations suivantes sont nécessaires pour assurer un fonctionnement du moteur avec variateur de vitesse.
- Page 11 1 Fréquence de commutation minimale (Par 14-01) 2 Courant maximum (Par 4-18) 3 Fréquence (Vitesse) limite basse (Par 4-11 en tr/mn ou 4-12 en Hz) 4 Fréquence (Vitesse) limite haute (Par 4-13 en tr/mn ou 4-14 en Hz) 4.3 Courbe de limitation thermique moteur Limitation de courant fonction de la vitesse et selon le certificat du moteur Ex e.
- Page 12 3.3 Pré-réglage avec le menu « Config Rapide » A la mise sous tension du variateur, appuyer 1 fois sur Quick Menu, et sélectionner ensuite Config Rapide, puis faire OK ✓ Appuyer sur la touche Quick Menus ✓ Aller au paramètre Config rapide ✓...
- Page 13 Indiquer la vitesse maximum. Indiquer le temps d’accélération Indiquer le temps de décélération Valider par OK, puis flèche bas Valider par OK, puis flèche bas Valider par OK, puis flèche bas Indiquer le type de référence utilisée. Choisir Mode hand/auto. Valider par OK, puis flèche bas Appuyer ensuite 2 fois sur Main Menu pour revenir au Menu principal.
- Page 14 ✓ En cas de moteur spécifique ou de moteurs en parallèle, ne pas faire l’AMA ✓ Le moteur peut être accouplé mais ne doit pas être entraîné en rotation par la machine ou le process ✓ L’AMA doit se faire sur un moteur froid Page 14 sur 19...
- Page 15 4.4.2 Lancement de l’AMA Depuis le menu principal, choisir le menu 1-29 Sélectionner AMA activée complète Sélectionner AMA activée réduite (en cas d’échec de l’AMA complète) Appuyer sur Hand On pour lancer l’AMA Appuyer sur Hand On pour lancer l’AMA AMA en cours d’exécution, attendre la fin des différentes AMA en cours d’exécution, attendre la fin étapes.
- Page 16 5 Paramètres liés à l’application 5.1 Paramètres généraux Les paramètres suivants sont les paramètres importants susceptibles d’être modifiés pour l’application suivante : Pilotage FC302 boucle ouverte consigne analogique 53 (0/10V) Désignation Valeur Description Observations N° par. Fonction./Affichage 0-** Réglages de base 0-0* 0-01 Langue...
- Page 17 5.2 Paramètres spécifiques ATEX Désignation Valeur Description Observations N° par. T° moteur 1-9* 1-90 Protection Thermique Moteur [20] ATEX ETR Réduire la vitesse en cas de dépassement de la courbe thermique durant 1-94 ATEX ETR Réduction vitesse 50s selon rampe 2 (Warning 163 : ATEX ETR limite courant) 1-98 [0] ATEX ETR Point Fréquence 1-98 [1]...
- Page 18 6 Configuration de l’afficheur 6.1 Ecran LCP102 Afin de faciliter l’exploitation et le diagnostic, utiliser la configuration d’affichage ci-dessous : Intensité moteur Consigne en Auto Puissance de sortie Fréquence moteur Vitesse moteur Pour obtenir l’affichage ci-dessus, configurer les paramètres suivants : Page 18 sur 19...
- Page 19 6.2 LCP103 Wifi Il est également possible de monter une LCP103 sur le variateur afin de communiquer en Wifi avec un Smartphone via l’application « MyDrive Connect » On retrouve bien les paramètres d’affichage identique à la LCP102 Fin du document Page 19 sur 19...
