Page 1: Table Des Matières
Installation de l'arrêt de sécurité - FC 302 uniquement (et FC 301 en châssis de taille A1) Essai de mise en service de l'arrêt de sécurité 4 Sélection du FC 300 Données électriques - 200-240 V MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 2 Raccordement de relais Connexions - Châssis de taille D, E et F Connexions de l'alimentation Fusibles Sectionneurs, disjoncteurs et contacteurs Protection thermique du moteur Raccordement en parallèle des moteurs Isolation du moteur MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 3 Option de secours 24 V MCB 107 Carte thermistance PTC VLT® MCB 112 Carte relais étendue MCB 113 Résistances de freinage Kit de montage externe pour LCP Kit de protection IP21/IP4X/TYPE 1 Filtres sinus Options Forte Puissance MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 4 Structure des messages du protocole FC - FC 300 Exemples Vue d'ensemble du Modbus RTU Structure des messages du Modbus RTU Comment accéder aux paramètres Profil de contrôle FCProfil de contrôle variateur Indice MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 5: Guide De Lecture Du Présent Manuel De Configuration
DeviceNet. X = numéro de révision YY = code de langue Des documents techniques portant sur les variateurs Danfoss sont aussi disponibles en ligne sur www.danfoss.com/BusinessAreas/DrivesSolutions/Do- cumentations/Technical+Documentation. 1.1.2 Symboles Symboles utilisés dans ce manuel.
Page 6: Abréviations
Les fonctions du groupe 1 ont une priorité supérieure aux fonctions du groupe 2. Moteur : Fréquence du moteur lorsque la fonction jogging est activée (via des bornes numériques). Fréquence moteur. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 7 Le rendement du variateur de fréquence est défini comme le rapport entre la puissance dégagée et la puissance absorbée. Ordre de démarrage désactivé Ordre d'arrêt faisant partie du groupe 1 d'ordres de commande, voir ce groupe. Ordre d'arrêt Voir Ordres de commande. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 8 Le panneau de commande local (LCP) constitue une interface complète de commande et de programmation du variateur. Il est débrochable et peut être installé, à l'aide d'un kit de montage, à une distance maximale de 3 mètres du variateur de fréquence, par exemple sur un panneau frontal. Bit de plus faible poids. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 9 à la fois lorsque la référence de vitesse est modifiée et lorsqu'elle est associée au couple de charge. 60° AVM Type de commutation appelé 60° Asynchronous Vector Modulation (modulation vectorielle asynchrone, Par. 14-00 Type modulation MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 10 En outre, un facteur de puissance élevé indique que les différents courants harmoniques sont faibles. Les bobines CC intégrées aux variateurs de fréquence génèrent un facteur de puissance élevé, qui minimise la charge imposée à l'alimentation secteur. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 11: Sécurité Et Conformité
électromécanique dans une application de levage, il ne faut pas tenir compte exclusivement de ces signaux de commande. Tout contact avec les parties électriques, même après la mise hors tension de l'appareil, peut causer des blessures graves ou mortelles. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 12 Version logiciel : 4.9x Ce Manuel de configuration concerne l'ensemble des variateurs de fréquence FC 300 avec logiciel version 4.9x. Voir le numéro de la version du logiciel au Par. 15-43 Version logiciel MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 13 Dans le cadre de cette directive du 1er janvier 1997, le marquage CE doit être apposé sur les variateurs de fréquence. Il s'applique à tous les matériels et appareils électriques utilisés dans les plages de tension allant de 50 à 1000 V CA et de 75 à 1500 V CC. Danfoss appose le marquage CE selon cette directive et délivre un certificat de conformité...
Page 14 Danfoss appose le marquage CE sur ses variateurs de fréquence conformément aux dispositions de la directive basse tension. Nous garantissons donc que le variateur satisfait à la directive basse tension si son montage a correctement été effectué. Danfoss délivre un certificat de conformité qui atteste le marquage CE selon la directive basse tension.
Page 15 Les châssis D et E sont dotés d'une option de canal de ventilation arrière en acier inoxydable qui fournit une protection supplémentaire dans les environnements agressifs. Une ventilation adéquate est toujours nécessaire pour les composants internes du variateur. Con- tacter l'usine pour des informations complémentaires. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 16 3 Présentation du FC 300 Manuel de configuration du FC 300 MG.33.BB.04 - VLT® est une marque déposée Danfoss...

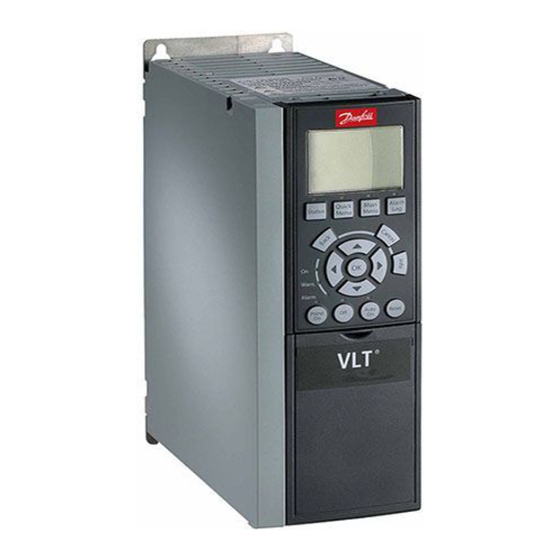

Page 17: Présentation Du Fc
30-45 kW (380-480/500V) 55-75 kW (380-480/500V) 37-45 kW (380-480/500 V) 55-75 kW (380-480/500 V) couple 160 % 30-45 kW (525-600 V) 55-90 kW (525-600 V) 37-45 kW (525-600 V) 55-90 kW (525-600 V) MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 18 à droite et un boîtier métallique de redresseur à gauche. Les tailles F3 et F4 disposent d'un boîtier métallique d'options supplémentaire à gauche du boîtier du redresseur. F3 est une protection F1 avec un boîtier métallique d'options supplémentaire. F4 est une protection F2 avec un boîtier métallique d'options supplémentaire. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 19: Principe De Contrôle
Le comportement relatif aux courts-circuits sur le FC 301 dépend du transducteur de courant dans le circuit intermédiaire positif et de la protection de désaturation avec signal de retour des trois IGBT inférieurs et du frein. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 20: Structure De Contrôle En Mode Vvc
PID de process pour le contrôle en boucle fermée, de la vitesse ou de la pression par exemple, dans l'application contrôlée. Les paramètres du PID de process se trouvent dans les groupes de paramètres 7-2* et 7-3*. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 21: Structure De Contrôle En Flux Sans Retour (Fc 302 Uniquement)
Structure de contrôle dans la configuration Flux retour codeur (uniquement disponible dans le FC 302) : Principe Contrôle Moteur Mode Config. Dans la configuration illustrée, le Par. 1-01 est réglé sur Flux retour codeur [3] et le Par. 1-00 sur Boucle fermée vit. [1]. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 22: Contrôle De Courant Interne En Mode Vvc
130BP046.10 pes variables et les configurations de paramètres, etc. dans le groupe de paramètres 5-1* (entrées digitales) ou le groupe de paramètres 8-5* (communication série). MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 23 (à savoir Vitesse, Couple ou Process) utilisé lorsque la référence distante est activée (voir conditions dans tableau ci-dessus). Configuration mode Local Le Par. 1-05 détermine le type de principe de fonctionnement de l'application utilisé lorsque la référence locale est activée. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 24 La mise à l'échelle des références analogiques est décrite dans les groupes de paramètres 6-1* et 6-2* et celle des références d'impulsions digitales est décrite dans le groupe de paramètres 5-5*. Les limites et plages de référence sont définies dans le groupe de paramètres 3-0*. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 25: Limites De Réf
0 % est égale à Réf. min. et la référence 100 % est égale à Réf. max. Plage de réf. • Si Par. 3-00 : [1] -Max - +Max, la référence -100 % est égale à -Réf. max. et la référence 100 % à Réf. max. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 26: Mise À L'échelle Des Références Et Du Retour Analogiques Et D'impulsions
En d'autres termes, P1 ou P2 doit être sur l'axe X dans le graphique ci-dessous. • Et les deux points définissant le graphique de mise à l'échelle se trouvent dans le même quadrant. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 27 = (1 V, 0 tr/min) résulte en une zone morte de -1 V à +1 V dans ce cas, tant que la valeur limite P2 est placée sur Quadrant 1 ou Quadrant 4. Cas 1 : référence positive avec zone morte, entrée digitale pour déclencher l'inversion. Ce cas illustre comment l'entrée de référence, dont les limites sont comprises entre Min et Max, est verrouillée. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 28 Ce cas illustre comment l'entrée de référence, dont les limites ne sont pas comprises entre -Max et +Max, est verrouillée par rapport aux limites haute et basse avant ajout à la référence externe. Et comment la référence externe est verrouillée sur -Max et +Max par l'algorithme de référence. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 29: Régulateur Pid De Vitesse
Il est tout particulièrement recommandé de régler de manière appropriée les deux principes de contrôle du moteur si l'on souhaite obtenir un rendement optimal. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 30 Le régulateur PID de vitesse surveille le régime effectif du moteur à l'aide d'un codeur incrémental 24 V (HTL) comme signal de retour. Le capteur du signal de retour est un codeur (1024 impulsions par tour) raccordé aux bornes 32 et 33. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 31 Consulter si nécessaire les consignes de réglage ou procéder 7-0* Voir les consignes ci-après au réglage manuel 8) Terminé ! Copie LCP Enregistrer le réglage des paramètres sur le LCP afin de les Par. 0-50 [1] Lect.PAR. LCP conserver. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 32 Write parameter value in RAM and EEprom (word) Read/write text Response slave ⇒master Bit no. Response No response Parameter value transferred (word) Parameter value transferred (double word) Command cannot be performed text transferred MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 33: Régulateur Pid De Process
Les deux principes de contrôle du moteur avec flux dépendent largement, pour pouvoir atteindre leur rendement optimal, du réglage approprié du régulateur PID de vitesse (avant même le réglage du régulateur PID de process). Illustration 3.1: Diagramme du régulateur PID de process MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 34 (vitesse) varie de moins de 1,6 Hz. Le filtre passe-bas améliore la stabilité de l'état mais la sélection d'un temps de filtre trop important risque de détériorer la performance dynamique du régulateur PID de process. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 35 Référence thermique via potentiomètre (-5-35 °C, 0-10 V CC) raccordé à la borne 53. Signal de retour de température via émetteur (-10-40 °C, 4-20 mA) raccordé à la borne 54. Commutateur S202 réglé sur ON (entrée courant). MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 36 Le différenciateur devrait uniquement être utilisé une fois que le réglage du gain proportionnel et le temps d'intégration entièrement optimisés. Veiller à ce que les oscillations du signal de retour soient suffisamment atténuées par le filtre passe- bas. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 37: Méthode De Réglage De Ziegler Nichols
Ku, est atteinte. Étape 3 : mesurer la période d'oscillation pour obtenir la constante de temps critique, Étape 4 : utiliser le tableau ci-dessus pour calculer les paramètres du régulateur PID nécessaires. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 38 + installation). Éviter de placer les câbles du moteur et du frein à côté de câbles sensibles aux perturbations. Les interférences radioélectriques supérieures à 50 MHz (rayonnées) sont générées en particulier par les électroniques de commande. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 39: Résultats Des Essais Cem
à 1000 V et un courant nominal supérieur à 400 A ou prévus pour fectué. un usage dans des systèmes complexes. Lorsque les normes d'émissions génériques sont utilisées, les variateurs de fréquence doivent être conformes aux limites suivantes : MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 40 Les conditions d'immunité des variateurs de fréquence dépendent de l'environnement dans lequel ils sont installés. Les exigences sont plus strictes pour l'environnement industriel pour les environnements d'habitat et de bureaux. Tous les variateurs de fréquence Danfoss sont conformes aux exigences pour l'environnement industriel et par conséquent sont conformes aux exigences moindres des environnements résidentiels et commerciaux, offrant ainsi...
Page 41: Pelv : Tension Extrêmement Basse De Protection
L'isolation galvanique fonctionnelle (a et b sur le schéma) est destinée à l'option de secours 24 V et à l'interface du bus standard RS-485. Installation à haute altitude 380-500 V, châssis de taille A, B et C : à des altitudes supérieures à 2 000 m, merci de contacter Danfoss en ce qui concerne la norme PELV.
Page 42: Fonctions De Freinage Du Fc
La figure ci-dessous représente un cycle de freinage typique. N.B.! Les fournisseurs de moteurs utilisent souvent S5 pour indiquer la charge autorisée qui correspond au cycle d'utilisation intermittent. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 43 Pour 500 kW, le couple est de 128 % Pour 560 kW, le couple est de 114 % 630-1 000 kW : la puissance de freinage correspond à la puissance de 560 kW. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 44 Manuel de configuration du FC 300 Danfoss propose des résistances de freinage avec des cycles d'utilisation de 5 %, 10 % et 40 %. Si un cycle d'utilisation de 10 % est appliqué, les résistances de freinage sont capables d'absorber la puissance de freinage pendant 10 % du temps de cycle. Les 90 % restants du temps de cycle sont utilisés pour évacuer la chaleur excédentaire.
Page 45: Commande De Frein Mécanique
N.B.! La résistance du circuit de freinage choisie ne doit pas être supérieure à celle recommandée par Danfoss. En sélectionnant une résis- tance de valeur ohmique supérieure, il est possible que l'on n'obtienne pas un couple de freinage de 160 % puisque le variateur de fréquence risque de disjoncter par mesure de sécurité.
Page 46: Frein Mécanique Pour Applications De Levage
, un contrôle plus rapide peut être obtenu lors du déclenchement du frein. La stratégie de freinage mécanique pour levage s'appuie sur une séquence en trois étapes, où le contrôle moteur et le déclenchement du frein sont synchronisés afin d'obtenir le déclen- chement du frein le plus souple possible. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 47 Pour réduire le bruit électrique provenant des câbles entre la résistance de freinage et le variateur de fréquence, les câbles doivent être torsadés. Pour une performance CEM améliorée, on peut utiliser un blindage métallique. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 48 L'onduleur s'arrête afin de protéger les transistors et les condensateurs du circuit intermédiaire quand un certain seuil de tension CC est atteint. Voir Par. 2-10 Fonction Frein et Surtension et Par. 2-17 Contrôle Surtension afin de sélectionner la méthode utilisée pour contrôler le niveau de tension du circuit intermédiaire. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 49 à une vitesse faible. La caractéristique ETR calcule la température du moteur en fonction du courant et de la vitesse réels. La température calculée est visible en tant que paramètre d'affichage au par. 16-18 du FC 300. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 50 UE sur les machines doivent être observés : 5.2.1, 5.2.2 et 5.2.3. de la norme EN 954-1:1996 (ou ISO 13849-1:2006), 4.11.3 et 4.11.4 de la norme EN 292-2 (ISO 12100-2:2003). MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 51 Manuel de configuration du FC 300 3 Présentation du FC 300 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 52: Installation De L'arrêt De Sécurité - Fc 302 Uniquement (Et Fc 301 En Châssis De Taille A1)
L'illustration indique aussi comment raccorder une roue libre matérielle qui ne soit pas de sécurité. Illustration 3.7: Illustration des aspects essentiels d'une installation pour obtenir une catégorie d'arrêt 0 (EN 60204-1) avec catégorie de sécurité 3 (EN 954-1). MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 53 UE sur les machines doivent être observés : 5.2.1, 5.2.2 et 5.2.3. de la norme EN 954-1:1996 (ou ISO 13849-1:2006), 4.11.3 et 4.11.4 de la norme EN 292-2 (ISO 12100-2:2003). Voir le chapitre Exemples d'application pour de plus amples informations. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 54: Essai De Mise En Service De L'arrêt De Sécurité
Fournir cette protection via le dispositif de coupure, au niveau de l'application ou de l'organisation. Installation de l'arrêt de sécurité Pour de plus amples informations, se reporter à MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 55: Sélection Du Fc
à charge nominale max. [W] Poids, protection IP21, IP55, 66 [kg] 0,964 0,959 0,964 Rendement * Surcharge élevée = couple de 160 % pendant 60 s, surcharge normale = couple de 110 % pendant 60 s MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 56 IP21, IP55, 66 [kg] Rendement 0,96 0,97 0,97 0,97 0,97 * Surcharge élevée = couple de 160 % pendant 60 s, surcharge normale = couple de 110 % pendant 60 s MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 57: Données Électriques - 380-500 V
Protection IP55, 66 13,5 13,5 13,5 13,5 13,5 13,5 13,5 13,5 14,2 14,2 0,93 0,95 0,96 0,96 0,97 0,97 0,97 0,97 0,97 0,97 Rendement 0,37-7,5 kW uniquement disponible comme surcharge élevée (160 %). MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 58 Poids, protection IP21, IP55, 66 [kg] 0,98 0,98 0,98 0,98 Rendement * Surcharge élevée = couple de 160 % pendant 60 s, surcharge normale = couple de 110 % pendant 60 s MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 59 IP21, IP55, 66 [kg] 0,98 0,98 0,98 0,98 0,99 Rendement * Surcharge élevée = couple de 160 % pendant 60 s, surcharge normale = couple de 110 % pendant 60 s MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 60 115 °C re radiateur Alarme T° ambiante 60 °C carte de puissance * Surcharge élevée = couple de 160 % pendant 60 s, surcharge normale = couple de 110 % pendant 60 s MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 61 95 °C diateur Alarme T° ambiante carte 68 °C de puissance * Surcharge élevée = couple de 160 % pendant 60 s, surcharge normale = couple de 110 % pendant 60 s MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 62 95 °C ture radiateur Alarme T° ambiante 68 °C carte de puissance * Surcharge élevée = couple de 160 % pendant 60 s, surcharge normale = couple de 110 % pendant 60 s MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 63 Perte de puissance estimée à charge nominale max. [W] Poids, protection IP20 [kg] Poids, 13,5 13,5 13,5 13,5 13,5 13,5 14,2 14,2 protection IP55 [kg] Rendement 4) 0,97 0,97 0,97 0,97 0,97 0,97 0,97 0,97 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 64 Fusibles d'entrée, taille max. Environnement Perte de données estimée à charge nominale max. [W] Poids, protection IP21, 55 [kg] Poids, 23,5 23,5 23,5 protection IP20 [kg] Rendement 4) 0,98 0,98 0,98 0,98 0,98 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 65 Fusibles d'entrée, taille max. Environnement Perte de puissance estimée 1100 1400 1500 à charge nominale max. [W] Poids, protection IP20 [kg] Poids, protection IP21, 55 [kg] Rendement 4) 0,98 0,98 0,98 0,98 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 66: Données Électriques - 525
85 °C radiateur Alarme T° ambiante 60 °C carte de puissance * Surcharge élevée = couple de 160 % pendant 60 s, surcharge normale = couple de 110 % pendant 60 s MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 67 110 °C diateur Alarme T° ambiante carte 60 °C de puissance * Surcharge élevée = couple de 160 % pendant 60 s, surcharge normale = couple de 110 % pendant 60 s MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 68 Alarme T° ambiante carte de 60 °C 60 °C 68 °C puissance * Surcharge élevée = couple de 160 % pendant 60 s, surcharge normale = couple de 110 % pendant 60 s MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 69 85 °C teur Alarme T° ambiante carte de 68 °C puissance * Surcharge élevée = couple de 160 % pendant 60 s, surcharge normale = couple de 110 % pendant 60 s MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 70 30 W aux pertes. (Bien qu'il soit typique d'avoir 4 W supplémentaires uniquement pour une carte de commande à pleine charge ou des options pour A ou B, chacun). Même si les mesures sont effectuées avec du matériel de pointe, une imprécision de +/-5 % dans les mesures doit être permise. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 71: Spécifications Générales
Section max. des bornes de commande, fil souple avec manchons d'extrémité de câble et collier 0,5 mm /20 AWG Section minimale des bornes de commande 0,25 mm /24 AWG * Câbles d'alimentation, voir les tableaux dans le chapitre Données électriques du Manuel de configuration de l'. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 72 10 kΩ Tension max. ± 20 V Mode courant Commutateur S201/commutateur S202 = ON (I) Niveau de courant 0/4 à 20 mA (échelonnable) Résistance d'entrée, R env. 200 Ω Courant max. 30 mA MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 73 Fréquence de sortie minimum à la sortie en fréquence 0 Hz Fréquence de sortie maximale à la sortie en fréquence 32 kHz Précision de la sortie en fréquence Erreur max. : 0,1 % de l'échelle totale MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 74 Châssis de taille D1, D2 , E1, F1, F2, F3 et F4 IP21, IP54 Châssis de taille D3, D4 et E2 IP00 Kit de protection disponible ≤ 7,5 kW IP21/TYPE 1/IP4X top MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 75: Rendement
Rendement du système (η SYSTÈME Pour calculer le rendement du système, multiplier le rendement du variateur de fréquence (η ) par le rendement du moteur (η MOTEUR η = η x η SYSTÈME MOTEUR MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 76: Bruit Acoustique
Valeurs mesurées lors des tests en laboratoire : FC 300, P5K5T2 Tension Temps de montée Vpointe dU/dt Longueur de câble [m] secteur [V] [μs] [kV] [kV/μs] 0,13 0,510 3,090 0,23 2,034 0,54 0,580 0,865 0,66 0,560 0,674 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 77 0,566 0,844 0,776 0,546 0,562 FC 300, P37KT2 Longueur Tension Temps de montée Vpointe dU/dt de câble [m] secteur [V] [μs] [kV] [kV/μs] 0,300 0,598 1,594 0,536 0,566 0,844 0,776 0,546 0,562 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 78 0,556 1,250 1,798 0,608 1,230 1,618 FC 300, P22KT4 Longueur Tension Temps de montée Vpointe dU/dt de câble [m] secteur [V] [μs] [kV] [kV/μs] 0,288 3,083 0,492 1,230 2,000 0,468 1,190 2,034 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 79 906 V 904 V/µs 500 V 30 mètres 400 V 0,61 µs 942 V 1 233 V/µs 0,82 µs 30 mètres 400 V 760 V 743 V/µs 1) Avec filtre dU/dt de Danfoss MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 80 690 V 0,57 µs 1611 2 261 V/µs 0,25 µs 30 mètres 575 V 2 510V/µs 1,13 µs 30 mètres 1629 1 150 V/µs 690 V 1) Avec filtre dU/dt de Danfoss. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 81 A, utilisant 60 PWM et un pour châssis de taille A, utilisant SFAVM et un câble AMB, MAX AMB, MAX câble de moteur de 10 m maximum de moteur de 10 m maximum MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 82 C, utilisant 60 PWM en mode pour châssis de taille C, utilisant SFAVM en mode AMB, MAX AMB, MAX couple élevé (surcouple de 160 %) couple élevé (surcouple de 160 %) MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 83 D à 500 V, utilisant 60 PWM pour châssis de taille D à 500 V, utilisant SFAVM AMB, MAX AMB, MAX en mode couple normal (surcouple de 110 %) en mode couple normal (surcouple de 110 %) MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 84 D à 690 V, utilisant SFAVM en mode couple élevé (surcouple de 160 %). Remarque : AMB, MAX P315 uniquement en mode couple élevé (surcouple de 160 %). Remarque : P315 uniquement MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 85 E à 500 V, utilisant 60 PWM pour châssis de taille E à 500 V, utilisant SFAVM en AMB, MAX AMB, MAX en mode couple normal (surcouple de 110 %) mode couple normal (surcouple de 110 %) MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 86 Illustration 4.33: Déclassement du courant de sortie en fonction de l'altitude à T pour les châssis de taille A, B et C. À des altitudes AMB, MAX supérieures à 2 000 m, contacter Danfoss Drives au sujet de la norme PELV. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 87 Sur les graphiques ci-dessous, la courbe VT typique est en dessous du couple maximum avec déclassement et du couple maximum avec refroidissement forcé à toutes les vitesses. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 88: Adaptations Automatiques Pour Garantir Les Performances
Pour répondre à un niveau critique, le variateur de fréquence peut ajuster la fréquence de commutation ou changer le type de modulation pour garantir la performance du variateur. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 89: Commande
à huit chiffres qui sera envoyée au bureau commercial local. Par ailleurs, l'on peut établir une liste de projet comportant plusieurs produits et l'envoyer à un représentant de Danfoss. Le système de configuration du variateur se trouve sur le site Internet : www.danfoss.com/drives.
Page 90: Code De Type Du Formulaire De Commande
Option secteur Adaptation A Adaptation B Version du logiciel 24-27 Langue du logiciel Options A 29-30 Options B 31-32 Options C0, MCO 33-34 Options C1 Logiciel option C 36-37 Options D 38-39 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 91 1) Disponible pour tous les châssis D. Châssis E 380-480/500 V uni- ciel quement 2) Contacter l'usine pour les applications nécessitant une certifica- 1) FC 301/Châssis de tailleA1 uniquement tion maritime 2) Marché étatsunien uniquement 3) Puissances ≥ 11 kW uniquement MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 92 H: disjoncteur secteur, contacteur, bornes et fu- sibles de répartition de la charge J: disjoncteur secteur et fusibles K: disjoncteur secteur, bornes et fusibles de ré- partition de la charge MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 93 Il est possible de commander les options en tant qu'options incorporées en usine, voir les informations concernant les commandes. Pour des informations concernant la compatibilité des options de bus de terrain et d'application avec des versions logicielles moins récentes, contacter le distributeur Danfoss. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 94: Numéros De Code : Sacs D'accessoires
Sac d'accessoires C3 Sac d'accessoires, châssis de taille C3 130B0981 Sac d'accessoires C4 Sac d'accessoires, châssis de taille C4, 55 kW 130B0982 Sac d'accessoires C4 Sac d'accessoires, châssis de taille C4, 75 kW 130B0983 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 95 Manuel de configuration du FC 300 5 Commande MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 96 5 Commande Manuel de configuration du FC 300 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 97 Manuel de configuration du FC 300 5 Commande MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 98 175G6689 + 175G6690 175G6692 + 175G6693 P400 La correspondance variateur de fréquence/filtre est préalablement calculée d'après une tension de 400 V/480 V, une charge moteur typique (quadripolaire) et un couple de 160 %. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 99 130B2301 + 130B2302 P630 130B2304 + 130B2304 P710 La correspondance variateur de fréquence/filtre est préalablement calculée d'après une tension de 525 V/690 V, une charge moteur typique (quadripolaire) et un couple de 160 %. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 100 La correspondance variateur de fréquence/filtre est préalablement calculée d'après une tension de 525 V/690 V, une charge moteur typique (quadripolaire) et un couple de 160 %. N.B.! Fréq. com- En cas d'utilisation de filtres sinus, la fréquence de commutation doit respecter les spécifications du filtre au Par. 14-01 mut. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 101 130B2416 P37K-P45K P45K-P55K 130B2426 130B2417 P55K-P75K P75K-P90K 130B2427 130B2418 P110-P132 130B2428 130B2419 P160-P200 130B2429 130B2420 P250 130B2238 130B2235 P315-P400 130B2239 130B2236 P500 130B2274 130B2280 P560-P630 130B2430 130B2421 P710 1350 130B2431 130B2422 P800-P1M0 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 102 6 Installation mécanique - Châssis de taille A, B et C Manuel de configuration du FC 300 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 103: Installation Mécanique - Châssis De Taille A, B Et C
ø 5,5 mm ø 6,5 mm 5 mm 9 mm 9 mm 9 mm 9 mm 9 mm Poids max. 2,7 kg 4,9 kg 5,3 kg 6,6 kg 7,0 kg 13,5/14,2 kg MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 104 ø 19 mm 12 mm ø 9 mm ø 9 mm 6,8 mm 8,5 mm 9 mm 9 mm 7,9 mm 15 mm Poids max. 23 kg 27 kg 12 kg 23,5 kg MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 105 ø 19 mm ø 19 mm ø 9 mm ø 9 mm 8,5 mm 8,5 mm 9,8 mm 9,8 mm 17 mm 17 mm Poids max. 45 kg 65 kg 35 kg 50 kg MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 106 Tableau 6.2: Pour les châssis de montage A5, B1, B2, B3, B4, C1, C2, C3 and C4 sur un mur non résistant, le variateur doit être livré avec une plaque arrière A en raison de l'insuffisance d'air de refroidissement sur le radiateur. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 107 La durée de vie du variateur de fréquence est réduite si l'on ne tient pas compte de ce déclassement. 6.1.3 Montage externe Les kits IP21/IP4X top/TYPE 1 ou les unités IP54/55 sont recommandés pour le montage externe. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 108 7 Installation mécanique - Châssis de taille D, E et F Manuel de configuration du FC 300 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 109: Installation Mécanique - Châssis De Taille D, E Et F
Le couvercle d'emballage de la en carton contient un gabarit de perçage des trous de montage dans les châssis D. Pour la taille E, se Encombrement reporter à la section abordée plus loin dans ce chapitre. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 110: Levage
Le diamètre maximum de la barre est de 25 cm. L'angle de la partie supérieure du variateur au câble de levage doit être d'au moins 60 degrés. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 111 La plinthe est nécessaire pour fournir au variateur la circulation d'air nécessaire à son refroidissement. Positionner les châssisF sur le dessus de la plinthe à l'emplacement final de l'installation. L'angle de la partie supérieure du variateur au câble de levage doit être d'au moins 60 degrés. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 112: Encombrement
7 Installation mécanique - Châssis de taille D, E et F Manuel de configuration du FC 300 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 113 7 Installation mécanique - Châssis de taille D, Manuel de configuration du FC 300 E et F MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 114 7 Installation mécanique - Châssis de taille D, E et F Manuel de configuration du FC 300 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 115 7 Installation mécanique - Châssis de taille D, Manuel de configuration du FC 300 E et F MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 116 7 Installation mécanique - Châssis de taille D, E et F Manuel de configuration du FC 300 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 117 7 Installation mécanique - Châssis de taille D, Manuel de configuration du FC 300 E et F MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 118 2204 2204 du variateur teur Lar- 600 mm 585 mm 1400 1800 2000 2400 geur Pro- 494 mm 498 mm fon- deur Poids 313 kg 277 kg 1004 1246 1299 1541 max. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 119: Installation Mécanique
être suffisant pour permettre l'ouverture de la porte du panneau. Illustration 7.7: Espace devant la protection IP21/IP54D1. Illustration 7.8: Espace devant les types de protection IP21/ IP54, châssis de taille E1. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 120 être fixés au panneau arrière de la protection où est monté le variateur de fréquence, c.-à-d. à l'aide d'étriers de serrage. N.B.! Tous les serre-câbles et les cosses sont montés dans la largeur de la barre omnibus de connexion MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 121: Emplacements Des Bornes - Châssis De Taille D
N.B.! Tous les châssis D sont disponibles avec des bornes d'entrées ou un sectionneur standard. Toutes les dimensions des bornes sont indiquées dans le tableau à la page suivante. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 122 255 (10,0) 196 (7,7) 192 (7,6) 189 (7,4) 185 (7,3) 260 (10,2) 273 (10,7) 260 (10,2) 273 (10,7) Tableau 7.1: Positions des câbles comme indiqué sur les schémas ci-dessus. Dimensions en mm (pouce). MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 123: Emplacements Des Bornes - Châssis De Taille E
Illustration 7.15: Position des connexions d'alimentation protection IP21 (NEMA Type 1) et IP54 (NEMA Type 12) Illustration 7.16: Positions des connexions d'alimentation (détail B) protection IP21 (NEMA Type 1) et IP54 (NEMA Type 12) MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 124 250/315 kW (400 V) ET 355/450-500/630 KW 381 (15,0) 253 (9,9) 253 (9,9) 431 (17,0) 562 (22,1) (690 V) 315/355-400/450 kW (400 V) 371 (14,6) 371 (14,6) 341 (13,4) 431 (17,0) 431 (17,0) 455 (17,9) MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 125 Emplacement des bornes - E2 Tenir compte de la position suivante des bornes au moment de prévoir l'accès aux câbles. Illustration 7.18: Position des connexions d'alimentation protection IP00 Illustration 7.19: Position des connexions d'alimentation protection IP00 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 126 250/315 kW (400 V) ET 355/450-500/630 KW 381 (15,0) 245 (9,6) 334 (13,1) 423 (16,7) 256 (10,1) (690 V) 315/355-400/450 kW (400 V) 383 (15,1) 244 (9,6) 334 (13,1) 424 (16,7) 109 (4,3) 149 (5,8) MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 127: Emplacements Des Bornes - Châssis De Taille F
Illustration 7.22: Emplacement des bornes - Armoire d'onduleur - F1 et F3 (vues avant, gauche et droite) 1) Barre de mise à la terre 2) Bornes du moteur 3) Bornes de freinage MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 128 Illustration 7.24: Emplacement des bornes - Redresseur (vues gauche, avant et droite) 1) Borne de répartition de charge (-) 2) Barre de mise à la terre 3) Borne de répartition de charge (+) MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 129 Emplacement des bornes - Armoire d'options avec disjoncteur et interrupteur intégré (F3 et F4) Illustration 7.26: Emplacement des bornes - Armoire d'options avec disjoncteur et interrupteur intégré (vues gauche, avant et droite) 1) Barre de mise à la terre MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 130: Status Word According To Fc Profile (Stw)
Bit 08 = ’0’: The motor is running but the present speed is different from the preset speed reference. It might e.g. be the case when the speed ramps up/down during start/stop. Bit 08 = ’1’: The motor speed matches the preset speed reference. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 131 Bit 15 = ’0’: The timers for motor thermal protection and thermal protection are not exceeded 100%. Bit 15 = ’1’: One of the timers exceeds 100%. N.B.! All bits in the STW are set to ’0’ if the connection between the Interbus option and the frequency converter is lost, or an internal communication problem has occurred. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 132 Matching the frequency converter and filter is pre-calculated based on 525V/690V and on a typical motor load (4 pole) and 160 % torque. N.B.! Fréq. commut. When using Sine-wave filters, the switching frequency should comply with filter specifications in Par. 14-01 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 133 Enlever les deux vis avant. • Insérer la protection anti-égouttement et remettre les vis en place. • Serrer les vis avec un couple de 5,6 Nm. Illustration 7.28: Installation de la protection anti-égoutte- ment MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 134 8 Installation électrique Manuel de configuration du FC 300 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 135: Installation Électrique
Secteur, câbles du moteur 14 Nm (jusqu'à 95 mm 24 Nm (au-delà de 95 mm Répartition de la charge, câbles de la résis- 14 Nm tance de freinage Relais 0,5-0,6 Nm Terre 2-3 Nm MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 136: Raccordement Au Secteur Et Mise À La Terre
Le câble de mise à la terre doit avoir une section minimale de 10 mm ou être composé de deux fils avec terminaisons séparées, conformément à la norme EN 50178. La mise sous tension est montée sur le commutateur secteur si celui-ci est inclus. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 137 Illustration 8.1: Raccordement au secteur de châssis de tail- le B1 et B2 (IP21/NEMA type 1 et IP55/66/NEMA type 12). Illustration 8.2: Raccordement au secteur de châssis de tail- le B3 (IP20). MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 138: Raccordement Du Moteur
Si le montage d'un isolateur de moteur ou d'un relais moteur impose une découpe du blindage, le blindage doit être continué avec la plus faible impédance HF possible. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 139 Illustration 8.9: Raccordement du moteur pour châssis de taille B1 et B2 (IP21/NEMA type 1, IP55/NEMA type 12 et IP66/NEMA type 4X) Illustration 8.10: Raccordement du moteur pour châssis de taille B3. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 140 Illustration 8.14: Orifices d'entrée de câble pour châssis de taille B2. L'utilisation proposée des orifices n'est qu'une sug- taille B1. L'utilisation proposée des orifices n'est qu'une sug- gestion et d'autres solutions sont possibles. gestion et d'autres solutions sont possibles. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 141: Raccordement De Relais
Pour définir le relais de sortie, voir le groupe de paramètres 5-4* Relais. 01 - 02 Établissement (normalement ouvert) 01 - 03 Interruption (normalement fermé) 04 - 05 Établissement (normalement ouvert) 04 - 06 Interruption (normalement fermé) MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 142 Borne de raccordement relais Bornes de raccordement relais (châssis de taille A1, A2 et A3). (châssis de taille A5, B1 et B2). Bornes de raccordement relais (châssis de taille C1 et C2). MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 143: Connexions - Châssis De Taille D, E Et F
Toujours s'assurer que les fusibles installés répondent à la régle- mentation locale. La mise sous tension est montée sur le commutateur secteur si celui-ci est inclus. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 144 Sur les moteurs sans papier d'isolation de phase ou autre renforcement d'isolation convenant à un fonc- tionnement avec alimentation de tension (par exemple un variateur de fréquence), placer un filtre sinus à la sortie du variateur de fréquence. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 145 Illustration 8.19: Compact IP21 (NEMA 1) et IP54 (NEMA 12), châssis de taille D1 Illustration 8.20: Compact IP21 (NEMA 1) et IP54 (NEMA 12) avec sectionneur, fusible et filtre RFI,châssis de taille D2 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 146 8 Installation électrique Manuel de configuration du FC 300 Illustration 8.21: Compact IP00 (châssis), châssis de taille D3 Illustration 8.22: Compact IP00 (châssis) avec sectionneur, fusible et filtre RFI,châssis de taille D4 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 147 Illustration 8.23: Position de bornes de terre IP00, châssis de taille D Illustration 8.24: Position de bornes de terre IP21 (NEMA Type 1) et IP54 (NEMA Type 12) N.B.! D2 et D4 montrés en exemple. D1 et D3 sont équivalents. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 148 Manuel de configuration du FC 300 Illustration 8.25: Compact IP21 (NEMA 1) et IP54 (NEMA 12) châssis de taille E1 Illustration 8.26: Compact IP00 (châssis) avec sectionneur, fusible et filtre RFI,châssis de taille E2 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 149 Fusible de ventilateur (voir les tableaux de fusibles pour prendre con- naissance du numéro) Ligne Ventilateur AUX Tension Frein Moteur Illustration 8.27: Position de bornes de terre IP00, , châssis de taille E MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 150 Ligne Fusibles de ligne, châssis F1 et F2 (3 unités). Voir les tableaux de fusibles pour prendre connaissance des numéros Fusibles de puissance protégés par fusible 30 A MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 151 Ventilateur AUX Fusibles de ventilateur. Voir les tableaux de fusibles pour prendre con- naissance des numéros 101 102 103 Fusibles SMPS. Voir les tableaux de fusibles pour prendre connaissance des numéros Frein MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 152 Ventilateur AUX Fusibles de ventilateur. Voir les tableaux de fusibles pour prendre con- naissance des numéros 101 102 103 Fusibles SMPS. Voir les tableaux de fusibles pour prendre connaissance des numéros Frein MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 153 Voir les tableaux de fusibles pour prendre connaissance des numéros Bobine de relais de contacteur (230 V CA). Contacts Aux NF et NO Bornes de commande de déclenchement de dérivation du disjoncteur (230 V CA ou 230 V CC) MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 154 100 et 101. Un fusible de 5 A doit servir à la protection. Dans les applications UL, il doit s'agir d'un fusible KLK-5 de LittelFuse ou équivalent. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 155: Fusibles
Protection contre les courts-circuits : Le variateur de fréquence doit être protégé contre les courts-circuits pour éviter les risques électriques et d'incendie. Danfoss recommande d'utiliser les fusibles mentionnés ci-dessous afin de protéger le personnel d'entretien et l'équipement en cas de défaillance interne du variateur. Le variateur fournit une protection optimale en cas de court-circuit sur la sortie moteur.
Page 156 JKS-25 JJS-25 FNQ-R-25 KTK-R-25 LP-CC-25 KTS-R30 JKS-30 JJS-30 FNQ-R-30 KTK-R-30 LP-CC-30 KTS-R40 JKS-40 JJS-40 KTS-R50 JKS-50 JJS-50 KTS-R60 JKS-60 JJS-60 KTS-R80 JKS-80 JJS-80 KTS-R100 JKS-100 JJS-100 KTS-R125 JKS-150 JJS-150 KTS-R150 JKS-150 JJS-150 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 157 5017906-020 KLSR020 A6K-20R Ferraz- Bussmann SIBA Shawmut JFHR2 Type RK1 Type RK1 P37K 170M3013 2061032.125 6.6URD30D08A0125 P45K 170M3014 2061032.160 6.6URD30D08A0160 P55K 170M3015 2061032.200 6.6URD30D08A0200 P75K 170M3015 2061032.200 6.6URD30D08A0200 P90K 170M3016 2061032.250 6.6URD30D08A0250 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 158 être remplacés pour un usage externe. ** Les fusibles répertoriés d'au moins 500 V UL avec courant nominal associé peuvent être utilisés pour respecter les exigences UL. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 159 4 A, 600 V P37K-P400, 525-690 V KTK-4 4 A, 600 V P315-P800, 380-500 V KLK-15 15 A, 600 V P500-P1M0, 525-690 V KLK-15 15 A, 600 V Tableau 8.11: Fusibles de ventilateur MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 160 Tableau 8.15: Fusible NAMUR Dim. du châssis Bussmann PN* Calibre Fusibles de remplacement LP-CC-6 6 A, 600 V Tout élément répertorié classe CC, Tableau 8.16: Fusible de bobine de relais de sécurité avec relais PILS MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 161: Sectionneurs, Disjoncteurs Et Contacteurs
Merlin Gerin NRK36000S20AAYP* * Le courant nominal de court-circuit du variateur peut être inférieur à 100 kA si cette option est ajoutée. Consulter l'étiquette du variateur pour prendre connaissance du courant nominal de court-circuit. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 162 Le sens de rotation peut être modifié en inversant deux phases côté moteur ou en changeant le réglage du Par. 4-10 Ctrl rotation moteur Le contrôle de la rotation du moteur peut être effectué à l'aide du Par. 1-28 et en suivant les étapes indiquées sur l'affichage. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 163: Protection Thermique Du Moteur
Quand les moteurs sont connectés en parallèle, le Source codeur arbre moteur Par. 1-02 ne peut pas être Principe Contrôle Moteur utilisé et le Par. 1-01 doit être Caractéristiques spéciales du moteur positionné sur (U/f) MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 164: Isolation Du Moteur
Abaisser la fréquence de commutation de l'IGBT Utiliser un palier isolé Modifier la forme de l'onde de l'onduleur, 60 AVM au lieu de SFAVM Installer un système de mise à la terre de l'arbre Appliquer un lubrifiant conducteur MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 165: Câbles De Commande Et Bornes
Pour des détails, voir les instructions sur le bus de terrain. Le câble doit être placé à gauche dans le variateur de fréquence et fixé avec les autres fils de commande (cf. illustration). Illustration 8.35: Passage de fils pour câblage de commande MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 166: Bornes De Commande
Bornes de commande, FC 302 Numéros de référence des schémas : E/S digitale fiche 10 pôles. Bus RS-485 fiche 3 pôles. E/S analogique 6 pôles. Connexion USB. Illustration 8.37: Bornes de commande (toutes tailles de châssis) MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 167: Commutateurs S201, S202 Et S801
Lors du changement de fonction de S201, S202 ou S801, veiller à ne pas forcer sur le commutateur. Il est recommandé de retirer la fixation du LCP (support) lors de l'actionnement des commutateurs. Ne pas actionner les commutateurs avec le variateur de fréquence sous tension. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 168: Installation Électrique, Bornes De Commande
Retirer le tournevis. Le câble est maintenant fixé à la borne. Pour retirer le câble de la borne : Insérer un tournevis dans le trou carré. Retirer le câble. Max. 0,4 x 2,5 mm MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 169: Exemple De Câblage De Base
Connecter les bornes 18, 27 et 37 (FC 302 uniquement) à +24 V (borne 12/13) Réglages par défaut : E.digit.born.18 18 = Démarrage, Par. 5-10 E.digit.born.27 27 = Arrêt NF, Par. 5-12 37 = Arrêt sécurité NF MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 170: Installation Électrique, Câbles De Commande
Les entrées et sorties digitales et analogiques doivent être connectées séparément aux entrées communes du variateur de fréquence (borne 20, 55, 39) afin d'éviter que les courants de terre des deux groupes n'affectent d'autres groupes. Par exemple, la commutation sur l'entrée digitale peut troubler le signal d'entrée analogique. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 171 Polarité d'entrée des bornes de commande N.B.! Les câbles de commande doivent être blindés/armés. Voir le chapitre Mise à la terre des câbles de commande blindés/armés 130BA681.10 pour la terminaison correcte des câbles de commande. 130BA681.10 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 172: Sortie Relais
La borne de bus CC est utilisée pour une alimentation CC de secours, le circuit intermédiaire étant fourni par une source externe. Numéros des bornes utilisées : 88, 89 Pour de plus amples renseignements, merci de contacter Danfoss. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 173 À noter que peuvent se produire aux bornes des tensions pouvant atteindre 1099 V CC, selon la tension d'alimentation. Exigences associées auxchâssis de taille F La ou les résistances de freinage doivent être connectées aux bornes de freinage dans chaque module d'onduleur. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 174: Connexion D'un Pc Au Variateur De Fréquence
La connexion USB est reliée à la terre de protection du variateur de fréquence. Utiliser uni- quement un ordinateur portable isolé en tant que con- nexion PC au connecteur USB sur le variateur de fréquence. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 175: Logiciel Pc Du Fc
Afin d'obtenir une faible impédance à hautes fréquences, utiliser les boulons de montage des appareils en tant que liaison hautes fréquences avec la plaque arrière. Il est nécessaire de retirer la peinture isolante ou équivalente aux points de montage. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 176 Si l'installation n'est pas exécutée selon les directives et lorsque des câbles et fils de commande non blindés sont utilisés, certaines conditions d'émission Résultats aux essais CEM ne sont pas remplies, bien que les conditions d'immunité soient, elles, respectées. Voir le paragraphe MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 177 Manuel de configuration du FC 300 8 Installation électrique Illustration 8.40: Installation électrique d'un variateur de fréquence conforme aux normes CEM dans un boîtier métallique. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 178 Fil cuivré tressé en deux couches. Deux couches de fil cuivré avec couche intermédiaire magnéti- que, blindée. Câble gainé de cuivre ou d'acier. Conduite de plomb avec 1,1 mm d'épaisseur de paroi. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 179 à la borne 61. Cette borne est reliée à la terre via une liaison RC interne. Utiliser une paire torsadée afin de réduire l'interférence mode différentiel entre les conducteurs. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 180: Appareil À Courant Résiduel
Si des relais RCD sont utilisés, il convient de respecter les réglementations locales. Les relais doivent convenir à la protection d'équipements triphasés Courant de fuite à la terre avec pont redresseur et décharge courte lors de la mise sous tension. Pour plus d'informations, voir le chapitre MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 181: Programmation Finale Et Test
Appuyer sur la touche [Hand on]. Une barre de progression indique si l'AMA est en cours. Arrêter l'AMA en cours de fonctionnement. Appuyer sur la touche [OFF] - le variateur de fréquence se met en mode alarme et l'écran indique que l'utilisateur a mis fin à l'AMA. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 182 Par. 4-12 limite basse [Hz] Par. 4-13 Vit. mot., limite supér. [tr/min] ou Par. 4-14 Vitesse mo- teur limite haute [Hz] Par. 3-41 Temps d'accél. rampe 1 Temps décél. rampe 1 Par. 3-42 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 183: Exemples D'application
Borne 37 = arrêt de sécurité (lorsque disponible) 9.1.2 Marche/arrêt par impulsion E.digit.born.18 Borne 18 = Par. 5-10 Impulsion démarrage, [9] Borne 27= Par. 5-12 E.digit.born.27 Arrêt NF, [6] Borne 37 = arrêt de sécurité (lorsque disponible) MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 184: Raccordement Du Codeur
La direction horaire (CW) signifie que le canal A est 90 degrés électriques avant le canal B. La direction antihoraire (CCW) signifie que le canal B est 90 degrés électriques avant A. La direction déterminée en examinant l'extrémité de l'arbre. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 185: Système De Variateur De Boucle Fermée
Lâchage [2] S.born.29 Par. 5-02 Mode born.29 Mode born.29 Sortie [1] Par. 5-31 S.digit.born.29 Limite couple et arrêt [27] Sortie relais [0] (Relais 1) Par. 5-40 Fonction relais Ctrl frein mécanique [32] MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 186: Commande De Frein Mécanique Avancée Pour Les Applications De Levage
Si la valeur est trop faible, le couple (courant) peut se révéler insuffisant pour maintenir la charge à une vitesse nulle. En présence d'une condition STOP, le moteur décélère jusqu'à une vitesse nulle (le frein mécanique est toujours ouvert), et à la valeur définie (en tr/min), il engage (ferme) le frein mécanique. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 187: Adaptation Automatique Au Moteur (Ama)
Dans les applications où le PLC génère une séquence simple, le SLC peut prendre en charge des tâches élémentaires à la place de la commande principale. Le SLC est conçu pour agir à partir d'un événement envoyé au variateur de fréquence ou généré dans celui-ci. Le variateur de fréquence effectue alors l'action préprogrammée. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 188: Exemple D'application Du Slc
[2] sur [29] Action contr. logique avancé Réf. prédéf. 1 Régler Action 3 au Par. 13-52 [3] sur [11] Régler Action 4 au Par. 13-52 Action contr. logique avancé [4] sur Aucune action MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 189: Carte Thermistance Ptc Mcb
LCP pourra afficher uniquement "Arrêt de sécurité [A68]", c'est-à-dire que la source de l'activation de l'arrêt de sécurité ne sera pas clairement mentionnée. Pour un dépannage plus simple et plus rapide, il est par conséquent recommandé de connecter X44/10 à une entrée digitale du FC 302. Utilisation standard MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 190 Sinon, le par. 5-19 peut être réglé sur la sélection [5] (Avertissement PTC 1), ce qui implique un redémarrage automatique lorsque les conditions du circuit PTC sont revenues à un niveau acceptable. Le choix dépend des demandes du client. Combinaison avec un autre composant à l'aide de l'arrêt de sécurité MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 191 La sélection [4] à [9] au par. 5-19 sera visible uniquement si le MCB 112 est enfiché dans l'emplacement B. Voir Réglage des paramètres d'un dispositif de sécurité externe associé au MCB 112 au chapitre Présentation du FC 300 pour plus d'informations sur la combinaison. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 192 10 Options et accessoires Manuel de configuration du FC 300 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 193: Options Et Accessoires
10 Options et accessoires 10 Options et accessoires Danfoss propose une vaste gamme d'options et d'accessoires pour VLT AutomationDrive. 10.1.1 Installation des modules d'option à l'emplacement A L'emplacement A est consacré aux options de bus de terrain. Pour de plus amples informations, consulter les manuels d'utilisation séparés.
Page 194: Montage Des Options Dans L'emplacement C
Si les options C0 et C1 doivent être installées, la procédure s'effectue conformément à l'illustration ci-dessous. Noter que cette installation est possible uniquement pour les châssis de taille A2, A3 et B3. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 195: Usage Général Module Entrée/Sortie Mcb
Si les entrées digitales 7, 8 ou 9 doivent être activées à l'aide d'une alimentation interne de 24 V (borne 9), la connexion entre les bornes 1 et 5, illustrée sur le schéma, doit être effectuée. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 196 Plage de tension, "1" logique NPN (terre = 24 V) > 19 V CC Tension maximale sur l'entrée 28 V continu Plage de fréquence impulsionnelle 0-110 kHz Cycle d'utilisation, durée d'impulsion min. 4.5 ms Impédance d'entrée > 2 kΩ MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 197 0 - 20 mA Charge max. à la terre - sortie analogique 500 Ω Précision de la sortie analogique Erreur max. : 0,5 % de l'échelle totale Résolution de la sortie analogique 12 bits MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 198: Option Codeur Mcb
-Données RS485 Horloge sortie inv. Horloge sortie inv. Entrée Z OU -Données RS485 Entrée données Entrée données Usage ultérieur Entrée données Entrée données Usage ultérieur inv. inv. Max. 5 V sur X31.5-12 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 199 Manuel de configuration du FC 300 10 Options et accessoires Longueur max. de câble 150 m. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 200: Option Résolveur Mcb
La LED 2 est allumée lorsque le signal Cosinus est OK sur le résolveur La LED 3 est allumée lorsque le signal Sinus est OK sur le résolveur Surveillance signal codeur Les LED sont actives lorsque le Par. 17-61 Avertissement Alarme réglé sur MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 201: Option Relais Mcb
Module relais MCB 105 • Fixation LCP et protection borniers plus grandes • Étiquette permettant de recouvrir l'accès aux commutateurs S201, S202 et S801 • Bandes de fixation des câbles au module relais MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 202 Sélectionner les fonctions de relais aux Par. 5-40 [6-8], Par. 5-41 [6-8] et Par. 5-42 [6-8]. N.B.! La zone [6] est le relais 7, la zone [7] est le relais 8 et la zone [8] est le relais 9 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 203: Option De Secours 24 V Mcb
V sur les châssis de taille A2 et A3. Fixer la protection borniers et le LCP ou le couvercle aveugle. Quand l'option de secours 24 V MCB 107 alimente le circuit de commande, l'alimentation interne 24 V est automatiquement déconnectée. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 204: Carte Thermistance Ptc Vlt® Mcb
FC 302 (ou l'entrée digitale d'une option montée) doit être réglée sur Carte PCT 1 [80] pour pouvoir utiliser les informations de Terminal 37 Safe Stop X44/10. Le Par. 5-19 doit être configuré sur la fonctionnalité de l'arrêt de sécurité souhaitée (le réglage par défaut est Alarme arrêt de sécurité). MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 205 2 pour cycle de maintenance de 2 ans 1 pour cycle de maintenance de 3 ans PFD (pour test fonctionnel annuel) 4.10 *10 λ + λ 8515 FIT λ 932 FIT Numéro de code 130B1137 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 206: Carte Relais Étendue Mcb
La carte MCB 113 ajoute 7 entrées digitales, 2 sorties analogiques et 4 relais unipolaires bidirectionnels aux E/S standard du variateur pour une plus grande souplesse et une conformité aux recommandations allemandes NAMUR NE37. La carte MCB 113 est une option C1 standard du VLT® AutomationDrive de Danfoss et est détectée automatiquement après montage. Montage des modules d'option à l'emplacement C1 Pour des informations sur le montage et l'installation de l'option, se reporter à...
Page 207: Résistances De Freinage
La résistance est sélectionnée en fonction de sa valeur omhique, de son taux de dissipation de puissance et de sa taille physique. Danfoss propose une gamme complète de résistances de freinage spécialement conçues pour ses variateurs de fréquence.
Page 208: Kit De Montage Externe Pour Lcp
Illustration 10.6: Kit LCP comprenant LCP graphique, fixations, câble de Illustration 10.7: Kit LCP comprenant LCP numérique, fixations et joint. 3 m et joint. Un kit LCP sans LCP est également disponible. Numéro de code : 130B1117 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 209: Kit De Protection Ip21/Ip4X/Type
Pour le FC 300, Danfoss peut proposer un filtre sinus qui atténue le bruit acoustique du moteur. Le filtre réduit le temps de rampe d'accélération de la tension, la tension de charge de pointe U et le courant d'ondulation ΔI vers le moteur, ce qui...
Page 210: Options Forte Puissance
être effectué pour garantir que le débit d'air permet de refroidir l'intérieur de la protection Rittal. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 211 Illustration 10.9: Déclassement du châssis D en fonction du changement de pression Débit d'air du variateur : 765 m3/h MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 212: Installation À L'extérieur/Kit Nema 3R Pour Protections Rittal
La profondeur minimum de l'armoire est de 500 mm (600 mm pour le châssis E2) et le kit est conçu pour une armoire de 600 mm de large (800 mm pour le châssis E2). D'autres largeurs d'armoire sont possibles, mais nécessitent du matériel Rittal supplémentaire. La profondeur et la largeur maximales sont celles requises par l'installation. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 213: Installation Sur Socle
IP21/NEMA 1 ou IP54/NEMA 12 des armoires. Illustration 10.12: Variateur sur socle Un seul socle s'adapte aux châssis D1 et D2. Le numéro de code est 176F1827. Le socle est fourni en standard pour le châssis E1. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 214 Illustration 10.13: Montage du variateur au socle Installer le socle au sol. Les trous de fixation doivent être percés selon cette figure : Illustration 10.14: Gabarit de perçage des trous de fixation au sol. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 215: Option De Plaque D'entrée
176F8449 176F8447 / 202: 315 kW 176F0253 176F0255 176F0257 176F0258 176F0260 FC 302: 250 kW / 202: 355 - 450 kW 176F0254 176F0256 176F0257 176F0259 176F0262 FC 302: 315 - 400 kW MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 216: Installation Du Blindage Principal Des Variateurs De Fréquence
IP00/Châssis en raison du capot métallique installé en standard. Ces blindages répondent aux exigences VBG-4. Numéros de code : Châssis D1 et D2 : 176F0799 Châssis E1 : 176F1851 Exigences de couple M6 - 4,0 Nm M8 - 9,8 Nm M10 - 19,6 Nm MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 217: Options De Panneau De Châssis De Taille F
• Intégré au circuit d'arrêt de sécurité du variateur • Affichage LC de la résistance d'isolation • Mémoire des pannes • Boutons INFO, TEST et RESET MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 218 Diagnostics des pannes pour rupture de fil ou court-circuit des sondes • Certification ATEX/UL/CSA * Remarque : une troisième entrée de thermistance peut être fournie par la carte d'option thermistance PTC MCB 112 si nécessaire. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 219: Installation Et Configuration De L'interface Rs
Connecter le blindage des câbles aux étriers de serrage. N.B.! Des câbles blindés à paire torsadée sont recommandés afin de réduire le bruit entre les conducteurs. Illustration 11.1: Raccordement des bornes du réseau MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 220 RS-485 doit croiser un câble de moteur et de résistance de freinage, il doit le croiser suivant un angle de 90°. Le protocole FC, également appelé bus FC ou bus standard, est le bus de terrain standard de Danfoss. Il définit une technique d'accès selon le principe maître-esclave pour les communications via le bus série.
Page 221: Configuration Du Réseau
LGE = 12 + 1 + 1 = 14 octets La longueur des télégrammes contenant des textes est + n octets 10 correspond aux caractères fixes tandis que "n" est variable (dépend de la longueur du texte). MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 222 Un bloc de paramètres est utilisé pour le transfert de paramètres entre le maître et l'esclave. Le bloc de données est composé de 12 octets (6 mots) et contient également le bloc de process. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 223 Écrire valeur du paramètre en RAM et EEPROM (mot) Lire/écrire texte Réponse esclave ⇒ maître Bit n° Réponse Pas de réponse Valeur du paramètre transmise (mot) Valeur du paramètre transmise (mot double) Ordre impossible à exécuter Texte transmis MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 224 LGE. Lors d'un transfert de texte, le caractère d'indice indique s'il s'agit d'un ordre de lecture ou d'écriture. Afin de pouvoir lire un texte via le bloc PWE, régler l'ordre de paramètre (AK) sur "F" Hex. L'octet haut du caractère d'indice doit être "4". MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 225 Le bloc de mots de process est divisé en deux blocs, chacun de 16 bits, qui apparaissent toujours dans l'ordre indiqué. PCD 1 PCD 2 Télégramme de contrôle (maître ⇒ mot de contrôle esclave) Référence-valeur Télégramme de contrôle (esclave ⇒ maître) Mot d'état Fréquence de sortie actuelle MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 226: Exemples
égale à 10 s, la réponse de l'esclave au maître sera : N.B.! Temps d'accél. rampe 1 3E8 Hex correspond à 1000 au format décimal. L'indice de conversion du Par. 3-41 est -2, c.-à-d. 0,01. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 227: Vue D'ensemble Du Modbus Rtu
échéant, d'écrire leurs valeurs. Cela permet de disposer d'une gamme d'options de contrôle, comprenant le contrôle du point de consigne du variateur de fréquence lorsque le contrôleur du PI interne est utilisé. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 228: Structure Des Messages Du Modbus Rtu
à diffusion générale. Une structure de message typique est présentée ci-dessous. Structure typique des messages du Modbus RTU Démarrage Adresse Fonction Données Contrôle CRC T1-T2-T3-T4 8 bits 8 bits N x 8 bits 16 bits T1-T2-T3-T4 MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 229 à 2 octets (c.-à-d. 16 bits). Toutes les adresses de données des messages du Modbus sont référencées sur zéro. La première occurrence d'un élément de données est adressée comme un nombre zéro d'élément. Par exemple : la bobine connue comme bobine 1 dans MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 230 Process MSB Pas dans limite de courant Limite de courant Pas d'inversion Inversion Sans avertis. thermique Avertis. thermiq. Mot de contrôle du variateur de fréquence (profil FC) Mot d'état du variateur (profil FC) MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 231 Sous-fonction Diagnostics Redémarrer communication Renvoyer registre de diagnostic Nettoyer compteurs et registre de diagnostic Renvoyer comptage message bus Renvoyer comptage erreur communication bus Renvoyer comptage erreur exception bus Renvoyer comptage message esclave MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 232: Comment Accéder Aux Paramètres
Les caractéristiques de chaque paramètre sont indiquées dans le chapitre réglages d'usine. Une valeur de paramètre ne pouvant être transmise que sous Paramètres la forme d'un nombre entier, il faut utiliser un facteur de conversion pour transmettre des chiffres à décimales. Se reporter au chapitre MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 233: Profil De Contrôle Fcprofil De Contrôle Variateur
Réf.prédéfinie Par. 3-10 Par. 3-10 Réf.prédéfinie N.B.! Sélect. réf. par défaut Faire une sélection au Par. 8-56 afin d'établir la liaison entre les bits 00/01 et la fonction correspondante des entrées digitales. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 234 '1' : le mot de contrôle est utilisé. Cette fonction est pertinente car le télégramme contient toujours le mot de contrôle, indépendamment du type de télégramme. L'on peut ainsi désactiver le mot de contrôle si l'on ne souhaite pas l'utiliser pour mettre des paramètres à jour ou les lire. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 235 Bit 01, Variateur prêt : Bit 01 = '1' : le variateur de fréquence est prêt à fonctionner, mais un ordre de roue libre est actif via les entrées digitales ou la communication série. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 236 Bit 15 = '0' : les temporisations de protection thermique du moteur et de protection thermique n'ont pas dépassé 100 %. Bit 15 = '1' : l'une des temporisations a dépassé 100 %. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 237 Ce chapitre décrit la fonctionnalité du mot de contrôle et du mot d'état dans le profil PROFIdrive. Sélectionnez ce profil en mettant le par. 8-10 mot de contrôle à PROFIdrive Profil de ctrl 11.10.5 Mot de contrôle selon le profil FC(Par. 8-10 = profil FC) MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 238 Bit 05 = '0' : la fréquence de sortie actuelle (en Hz) est gelée. Modifier la fréquence de sortie gelée uniquement à l'aide des entrées digitales E.digit.born.18 E.digit.born.33 Accélération Décélération (Par. 5-10 à Par. 5-15 ) programmées sur MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 239 Bit 15 = '0' : pas d'inversion. Bit 15 = '1' : inversion. Dans le réglage par défaut, l'inversion est réglée sur Entrée dig. au Par. 8-54 Sélect.Invers. . Le bit 15 n'implique une inversion qu'à condition d'avoir sélectionné Bus, Digital et bus ou Digital ou bus. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 240 , le bit 06 sera sur "1" après un acquittement de déconnexion, une activation de OFF2 ou OFF3 et l'enclenchement de la tension de réseau. Démarrage impossible est réinitialisé, avec le bit 00 du mot de contrôle sur "0", et les bits 01, 02 et 10 sur "1". MG.33.BB.04 - VLT® est une marque déposée Danfoss...
Page 241 Bit 15 = "0" indique que les temporisations de la protection thermique du moteur et de la protection thermique du variateur de fréquence n'ont pas dépassé 100 %. Bit 15 = "1" indique que l'une des temporisations a dépassé 100 %. MG.33.BB.04 - VLT® est une marque déposée Danfoss...
