Section 11 - Affichage de la carte
L'affichage de la carte est une fonction unique permettant à l'utilisateur d'afficher sur une carte le
chemin parcouru et tous les drapeaux et interprétations ajoutés. Cette fonction permet de définir
la cohérence et la linéarité des objets enterrés repérés. Elle affiche également les lignes
recueillies dans la grille.
Elle permet notamment de serpenter dans tous les sens dans une zone en particulier. Chaque
fois que vous croisez un réseau et que vous obtenez une hyperbole, reculez jusqu'au sommet de
l'hyperbole et ajoutez une interprétation. Si l'objet est linéaire, toutes les interprétations
s'aligneront sur la carte.
L'affichage de la carte fonctionne uniquement si les données GPS sont recueillies avec les
données du radar. C'est ce qui permet aux lignes et/ou grilles de se positionner correctement
(dans le bon sens).
Si vous utilisez le GPS intégré, seules les données de la grille apparaîtront sur la carte. Si un
GPS externe est connecté, les données de la ligne et de la grille s'afficheront.
11.1 Accéder à l'affichage de la carte (RD1500)
L'option d'affichage de la carte est uniquement disponible lorsque vous affichez une ligne ou une
grille.

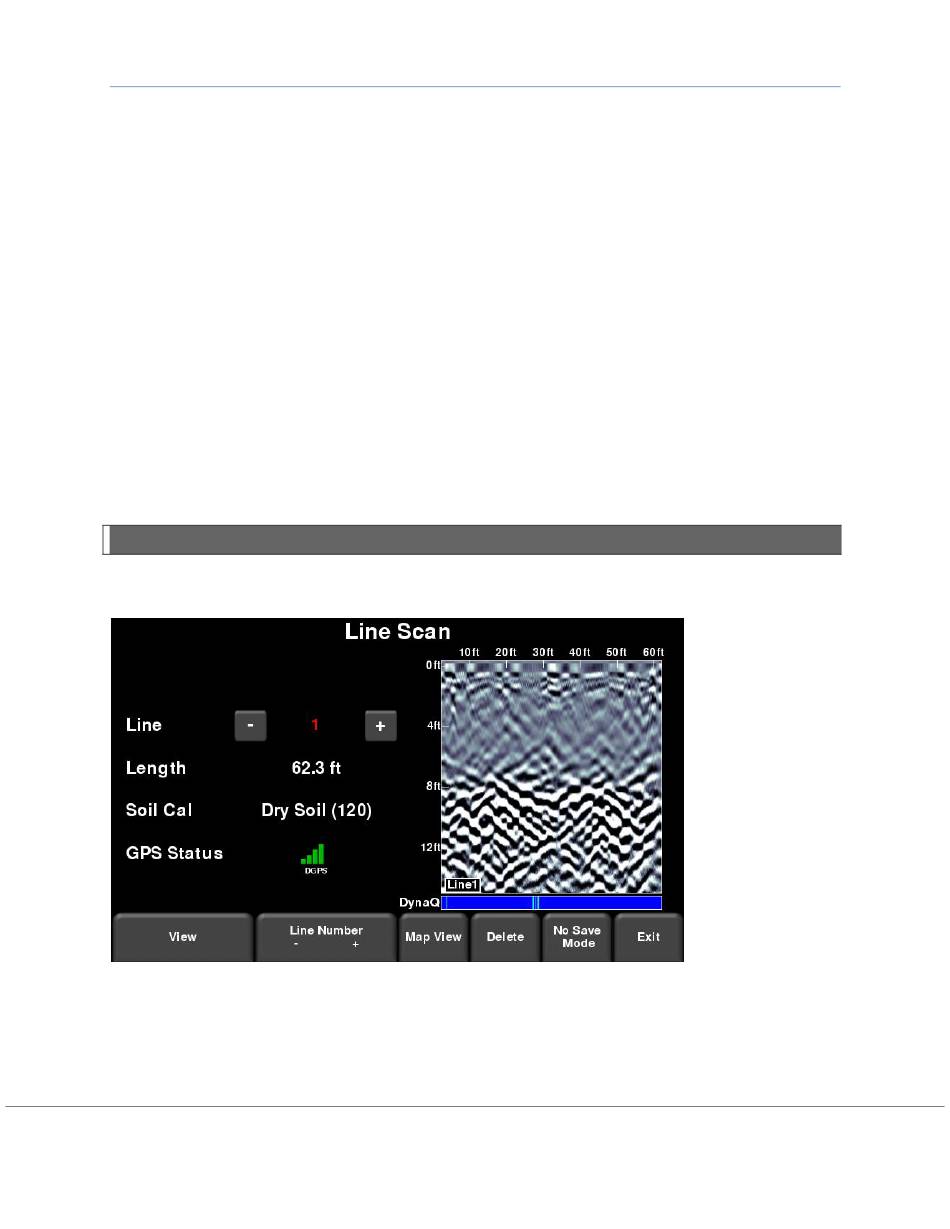

Figure 11-1 : Accéder à l'affichage de la carte sur le RD1500
RD1500 Manuel d'utilisation
64
© Radiodetection 2016
