Le fait de croiser des réseaux linéaires tels que des tuyaux ou des câbles à un angle de 90°
permet de produire une hyperbole adaptée à l'étalonnage des sols. La valeur d'étalonnage du sol
obtenue permet d'estimer la profondeur du réseau.
REMARQUE : Ces profondeurs seront incorrectes si le sol est étalonné sur une hyperbole de
réseau à un angle oblique qui n'est pas à 90°.
Appuyez sur Étalonnage du sol. Le menu en bas de l'écran change et vous donne l'option de
spécifier le Type de sol ou de régler l'Étalonnage du sol à l'aide de la méthode de l'hyperbole.
S'il n'y a pas de réseau pour l'étalonnage et que vous connaissez le type de sol, appuyez sur :
Types de sol – pour sélectionner l'un des types suivants (suivi de la valeur préconfigurée
entre parenthèse) :
o très humide (60)
o humide (80)
o mouillé (100)
o sec (120)
o très sec (150)
o air (300)
Si vous disposez d'une hyperbole à l'écran provenant d'un réseau souterrain, appuyez sur :

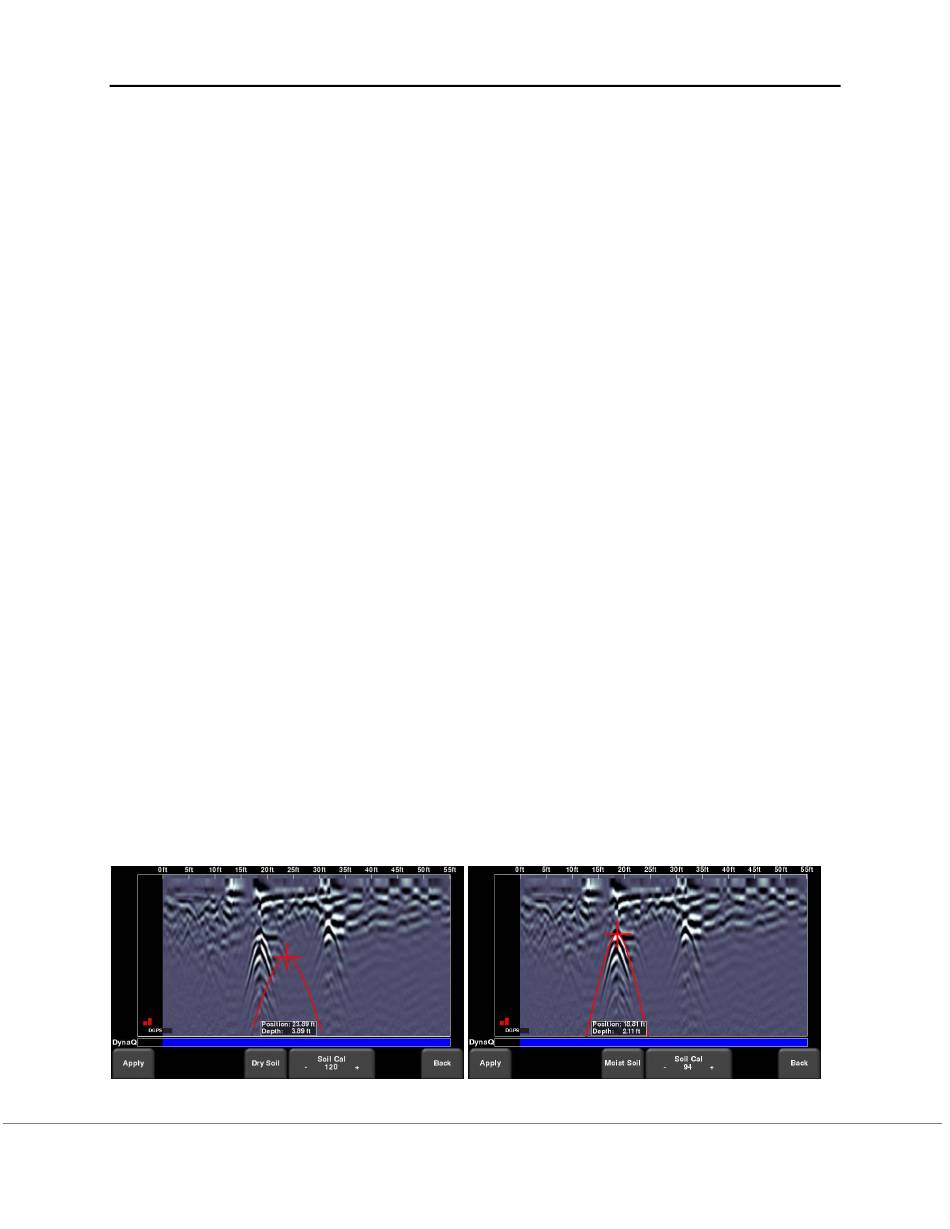

Étalonnage de sol – pour déterminer un étalonnage plus précis. Appuyez sur l'écran pour
déplacer l'hyperbole rouge (Figure 8-13a) de manière à ce qu'elle s'aligne sur une
véritable hyperbole du sol (Figure 8-13b). Utilisez les flèches du pavé numérique pour
affiner les mouvements. Utilisez ensuite les touches + et – sur la touche Étalonnage du
sol afin d'élargir ou de resserrer la forme. Une fois la forme alignée comme sur
l'illustration, vous disposez de l'étalonnage correct et les mesures de profondeur seront
plus précises. Appuyez sur Appliquer pour utiliser cette valeur. Si vous obtenez une
valeur proche de 300, il s'agit surement d'une onde de surface (Section 7.5) et vous devrez
étalonner en fonction d'une autre réponse hyperbolique.
