Section 10 - Slice View
L'affichage Slice View montre les données sur une grille sous forme de tranches de profondeur
de plus en plus profondes dans le sous-sol. Les objets et éléments apparaissent sur la carte pour
une visualisation plus claire des données. Mais les données peuvent également être exportées
vers un autre logiciel tel que Google Earth

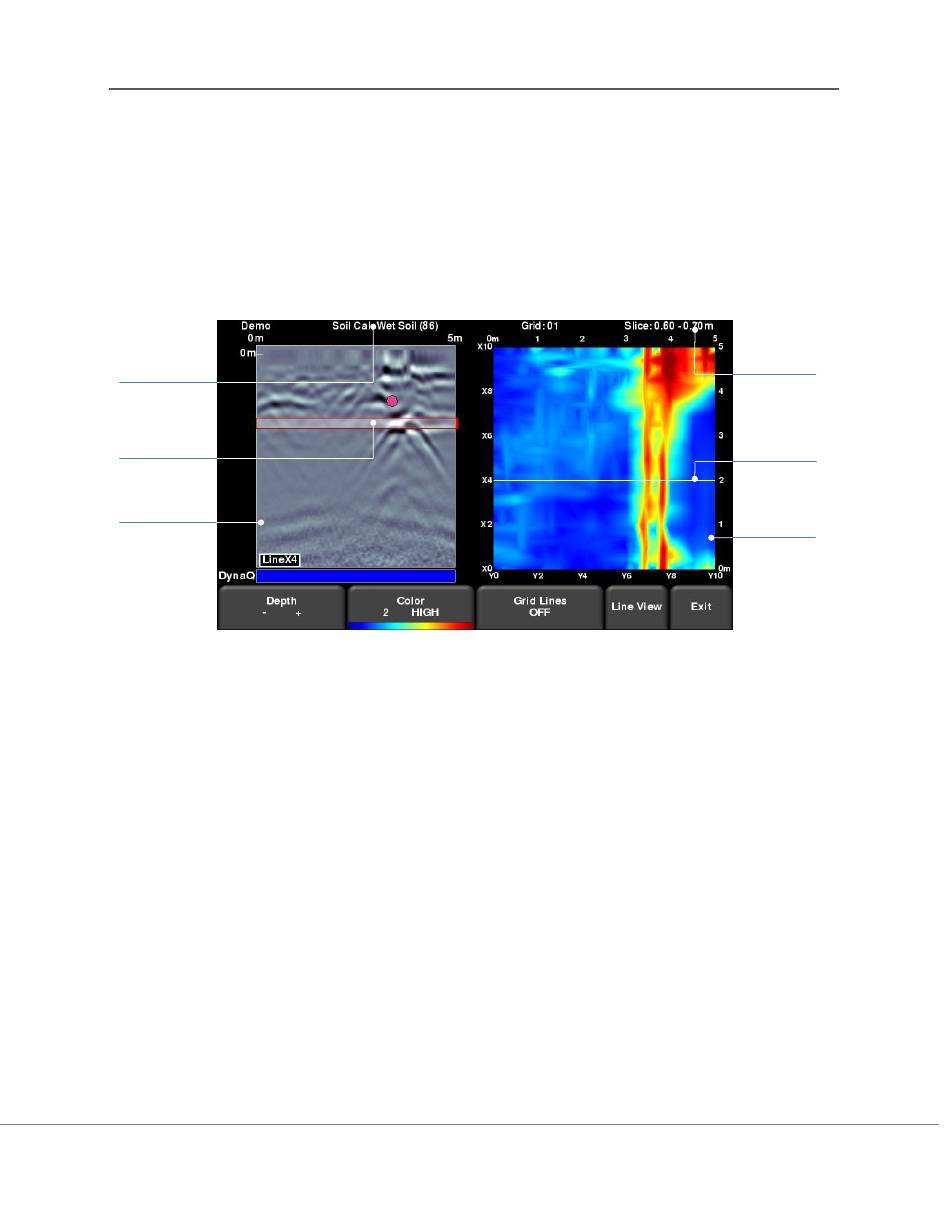

Lorsque vous entrez en mode Slice View, vous verrez l'écran illustré à la Figure 10-1.
Étalonnage
du sol
Indicateur de la
tranche de
profondeur
Balayage
en ligne
Figure 10-1 : Écran Slice View
La partie droite de l'écran affiche l'une des tranches de profondeur. Ces tranches ont une
épaisseur de 10 cm. La partie droite et supérieure de cette image montrent les dimensions de la
grille. La partie gauche et inférieure représente les nombres de ligne.
La partie gauche de l'écran affiche l'une des lignes de grille et les drapeaux et interprétations
ajoutés. La zone grisée entre les lignes rouges horizontales correspond à la tranche de
profondeur présentée à droite. Pour passer à une autre ligne de grille, utilisez les flèches du pavé
numérique de l'unité de contrôle.
Le numéro de grille s'affiche en haut de l'écran avec l'épaisseur de la tranche. Le numéro
d'étalonnage du sol apparaît ici et est automatiquement calculé lors du traitement des données
de la grille.
La fonctionnalité de la touche est décrite ci-dessous :
RD1500 Manuel d'utilisation
TM
.
58
Slice View
Plage de la
tranche de
profondeur
Ligne de grille
affichée à gauche
Tranche de
profondeur
© Radiodetection 2016
