Slice View
10.4 Line View
Cette touche permet d'afficher en plein écran la ligne sélectionnée. Toutes les fonctionnalités du
Balayage en ligne (profondeur, couleur, filtre, gain, FrequenSee, étalonnage du sol, interps) sont
également disponibles ici. Utilisez les flèches du pavé numérique pour passer à une autre ligne.

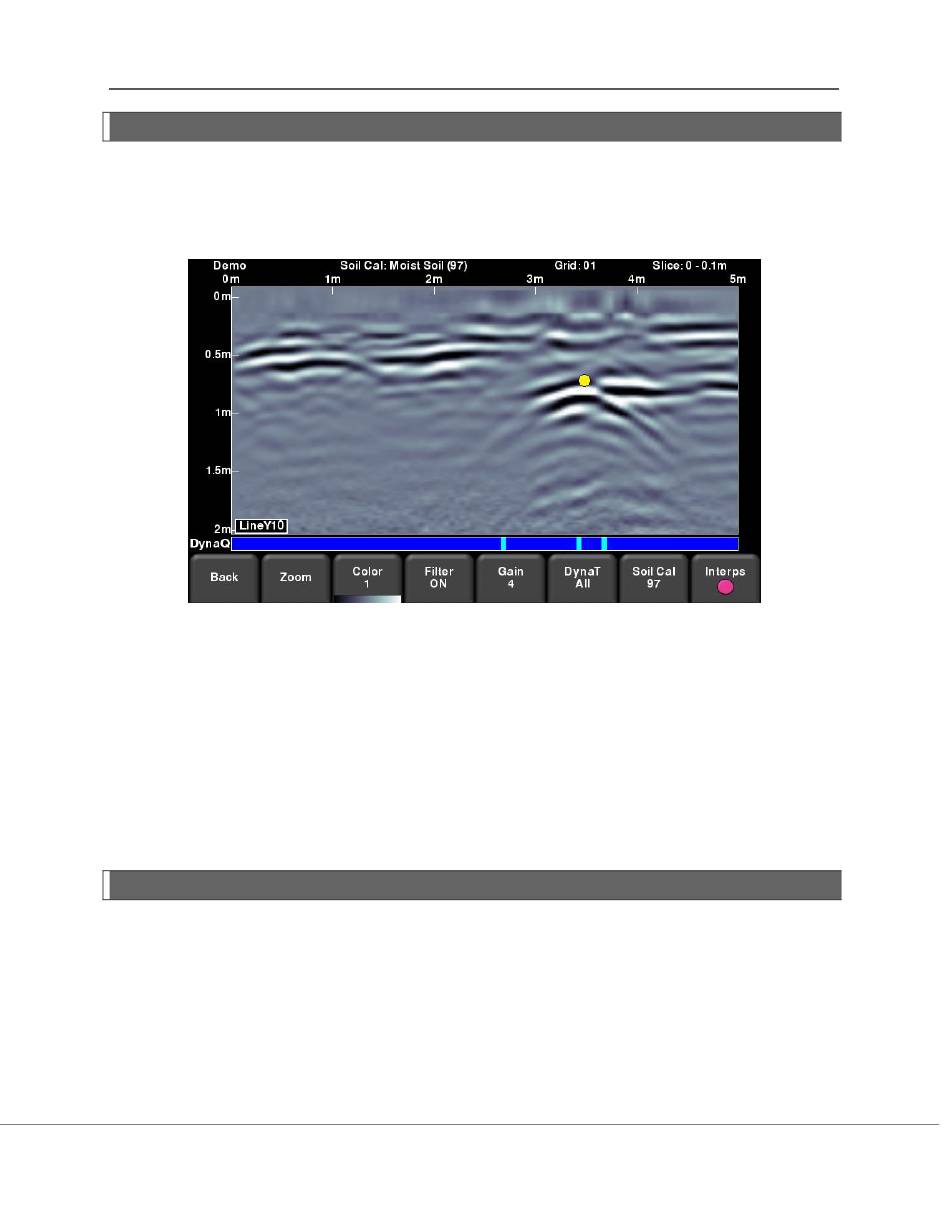

Figure 10-4 : Modifier les réglages Line View depuis Slice View
Appuyez sur Retour pour revenir en mode Slice View. Toutes les modifications apportées
affecteront la ligne du radar en mode Slice View. Si vous modifiez l'étalonnage du sol ou le zoom
(profondeur), les tranches de profondeur seront recalculées.
Les utilisateurs peuvent modifier ces paramètres d'affichage pour mieux combiner les données
de balayage en ligne et les tranches de profondeur.
10.5 Recueillir des lignes à nouveau
Lors de l'analyse des données de la grille en mode Slice View, il se peut que vous remarquiez
qu'une ou plusieurs lignes doivent être recueillie à nouveau (par exemple, la position d'origine
n'est pas bonne). Si c'est le cas, vous devrez revenir au menu Balayage en grille et sélectionner
le numéro de grille et appuyer sur Démarrer (le numéro de grille est en rouge puisqu'elle contient
déjà des données).
Sélectionnez la ligne de grille à recueillir. Lorsque vous appuyez sur Démarrer, un message vous
demande si vous souhaitez écraser la ligne. Une fois les lignes recueillies, appuyez sur la touche
Slice View pour recalculer les données de la grille.
RD1500 Manuel d'utilisation
62
© Radiodetection 2016
