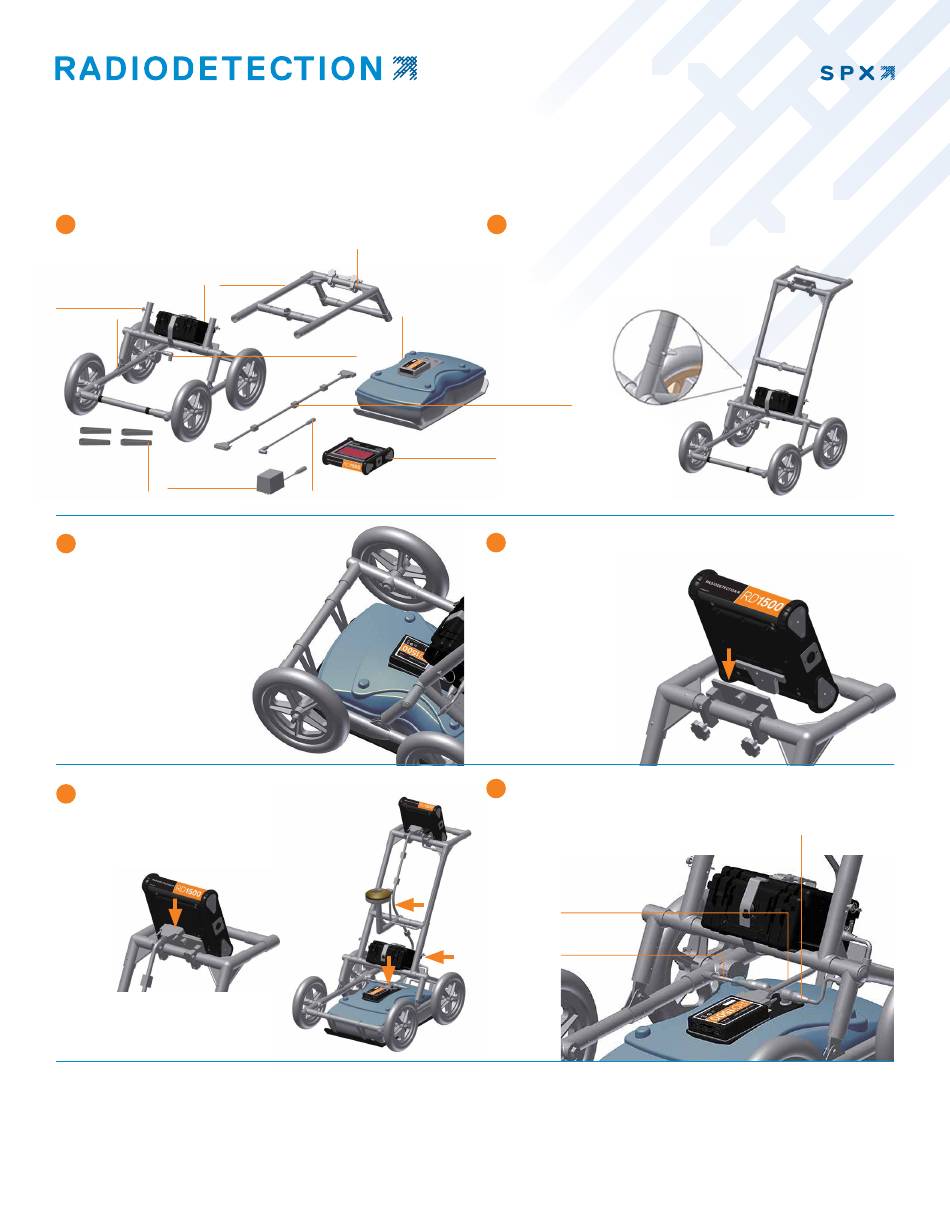

Guide de démarrage rapide – Assemblage
1
Le carton du RD1500 contient les éléments suivants.
Certains sont déjà assemblés.
Guidon
Goupille de
Batterie
la poigné
Châssis du
radar
Sangles de
Chargeur
fixation de
de batterie
l'antenne
3
Fixez l'antenne au radar à l'aide des sangles.
Assurez-vous que l'antenne est orientée dans
la bonne direction et que les raccords sont à
l'arrière du radar. À l'aide des sangles, ajustez
la hauteur de l'antenne à 1 ou 2 cm du sol.
5
Branchez le câble de l'écran derrière l'unité de contrôle
à l'aide des vis de fixation. Branchez l'autre extrémité du
câble sur l'antenne. Assurez-vous que le câble est placé
comme illustré ci-dessous.
