GPS – Si vous avez acheté le GPS Topcon de Radiodetection, vous pouvez le visser sur l'embout
fileté du socle. Branchez une extrémité du câble sur le récepteur GPS et l'autre sur le port série
à l'arrière de l'unité de contrôle. Ce câble alimente le GPS et reçoit des données.
ATTENTION ! Assurez-vous que l'unité de contrôle est éteinte lorsque vous branchez et
débranchez le câble du GPS.
Si vous décidez de brancher un récepteur GPS d'une autre marque, vous devrez régler les
paramètres suivants pour assurer la communication entre le GPS et l'unité de contrôle :
-
Débit en bauds : 19 200 bps
-
Chaîne générée : NMEA
-
La chaîne NMEA doit contenir la combinaison $##GGA
-
Parité = Aucune
-
Bits d'arrêt = 1
-
Bits de données = 8
ATTENTION ! Le port série de l'unité de contrôle génère du courant (courant = 1 A,
tension = 12 V) Prenez toutes les précautions nécessaires lorsque vous branchez un GPS sur le

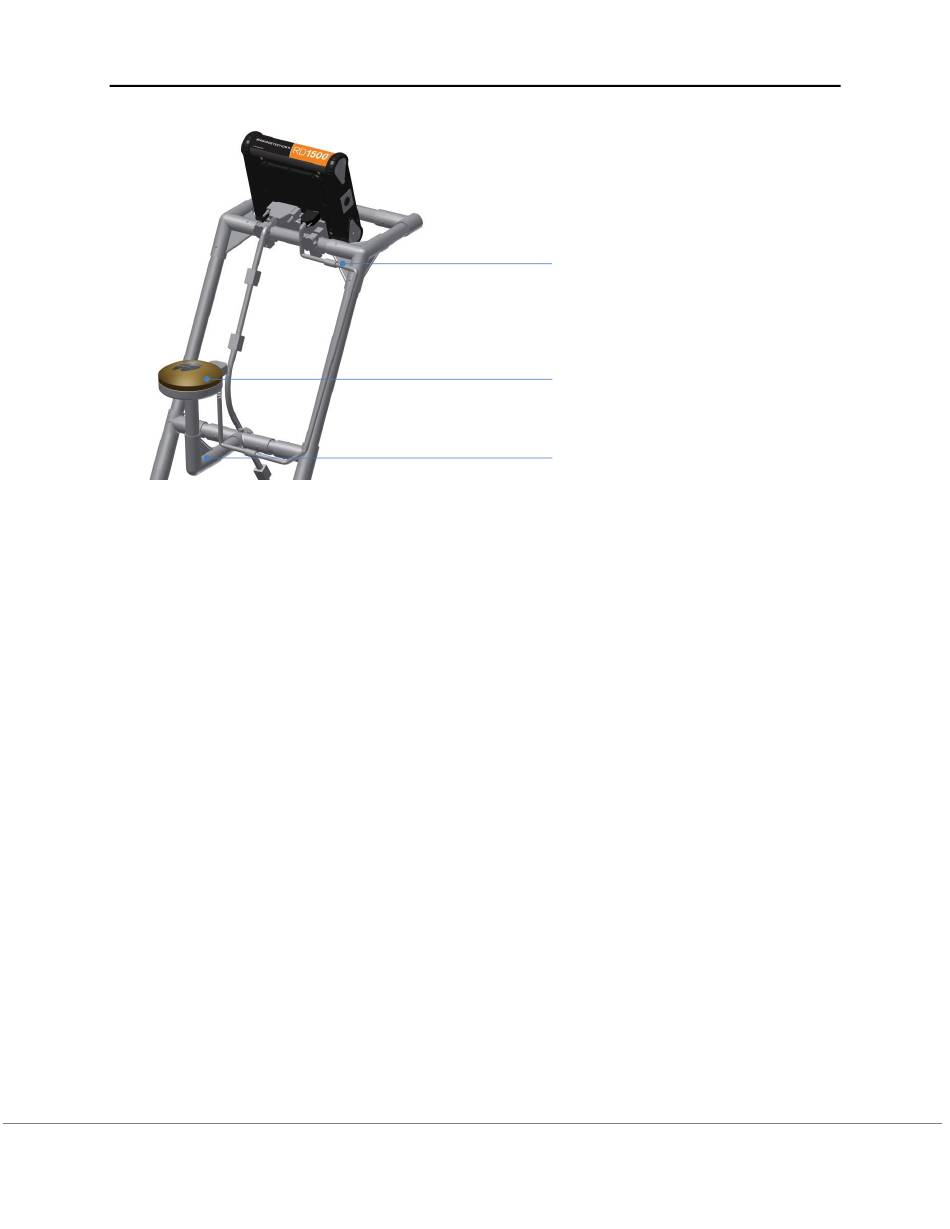

port série. Vérifiez les fiches sur le dessin ci-dessous.
© Radiodetection 2016
Câble du GPS
GPS
Socle du GPS
