Blanc
Jaune
Bleu clair = Bonne qualité
Bleu foncé = Très bonne qualité
En général, évitez de recueillir des données à des vitesses extrêmes.
8.4 Indicateur de recul
Le mode Balayage en ligne comprend une fonction de recul qui permet de repérer précisément
des réseaux et de les marquer sur le sol. Après avoir recueilli des données sur l'écran, reculez le
radar (Figure 8-4a). Il existe deux indicateurs en mode recul :
Indicateur de positionnement : La ligne rouge verticale correspond au centre de l'antenne
du radar. Lorsque vous reculez le radar, l'indicateur de positionnement se déplace pour
marquer la position du radar sur l'image et un cadre apparaît pour indiquer la position actuelle,
relative au point de départ, représentée par le chiffre du haut.

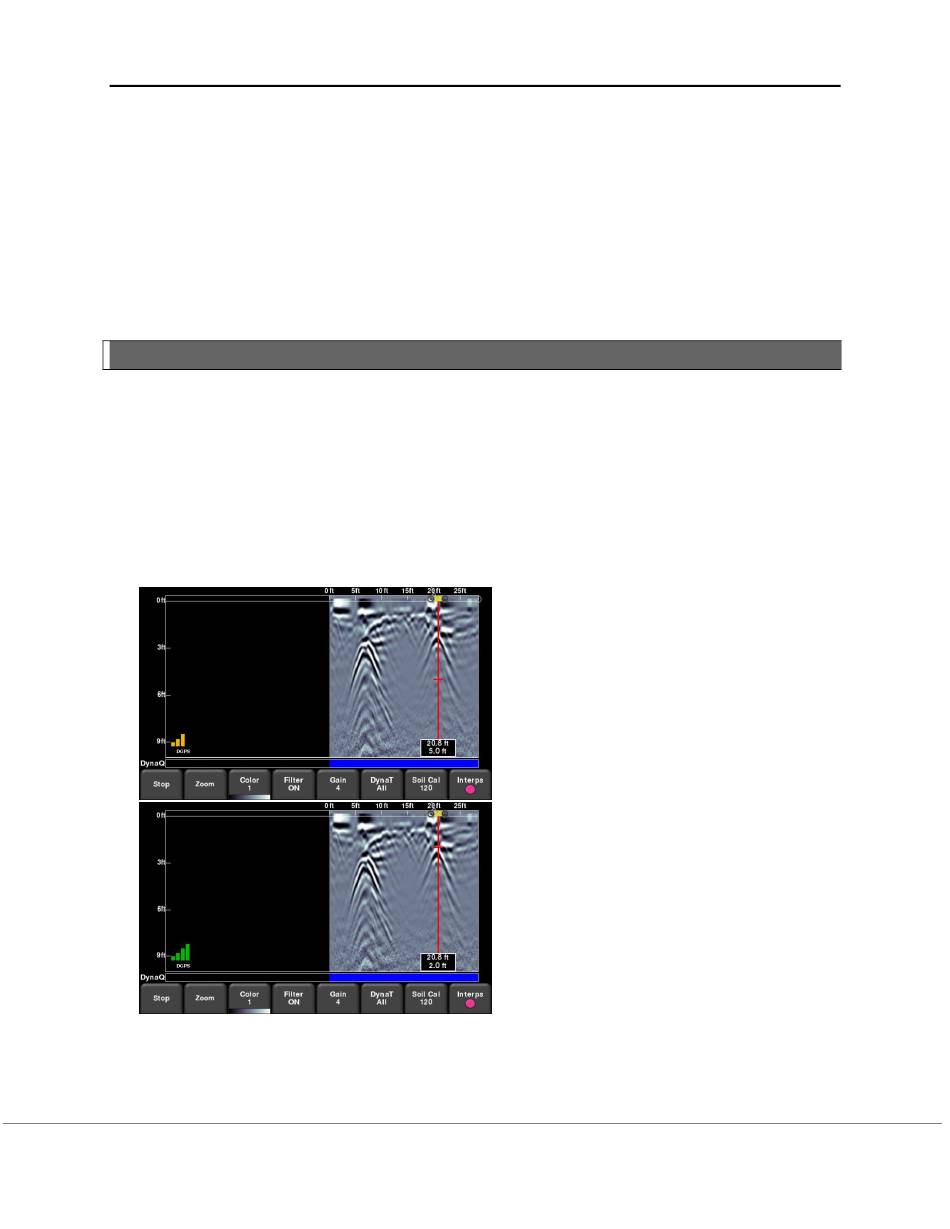

Figure 8-4: a) Indicateur de recul, b) Déplacer l'indicateur de profondeur vers le haut de
l'hyperbole
© Radiodetection 2016
= Aucune donnée (trop rapide !)
= Qualité moyenne
41
Balayage en ligne
RD1500 Manuel d'utilisation
