Assemblage du Cadre

1.
Assurez-vous d'avoir bien compris toutes
les informations contenues à la page 5
avant de commencer l'assemblage du
système de musculation. Référez-vous au
TABLEAU D'IDENTIFICATION DES
PIÈCES au centre de ce manuel pour
vous aider à identifier les petites pièces.

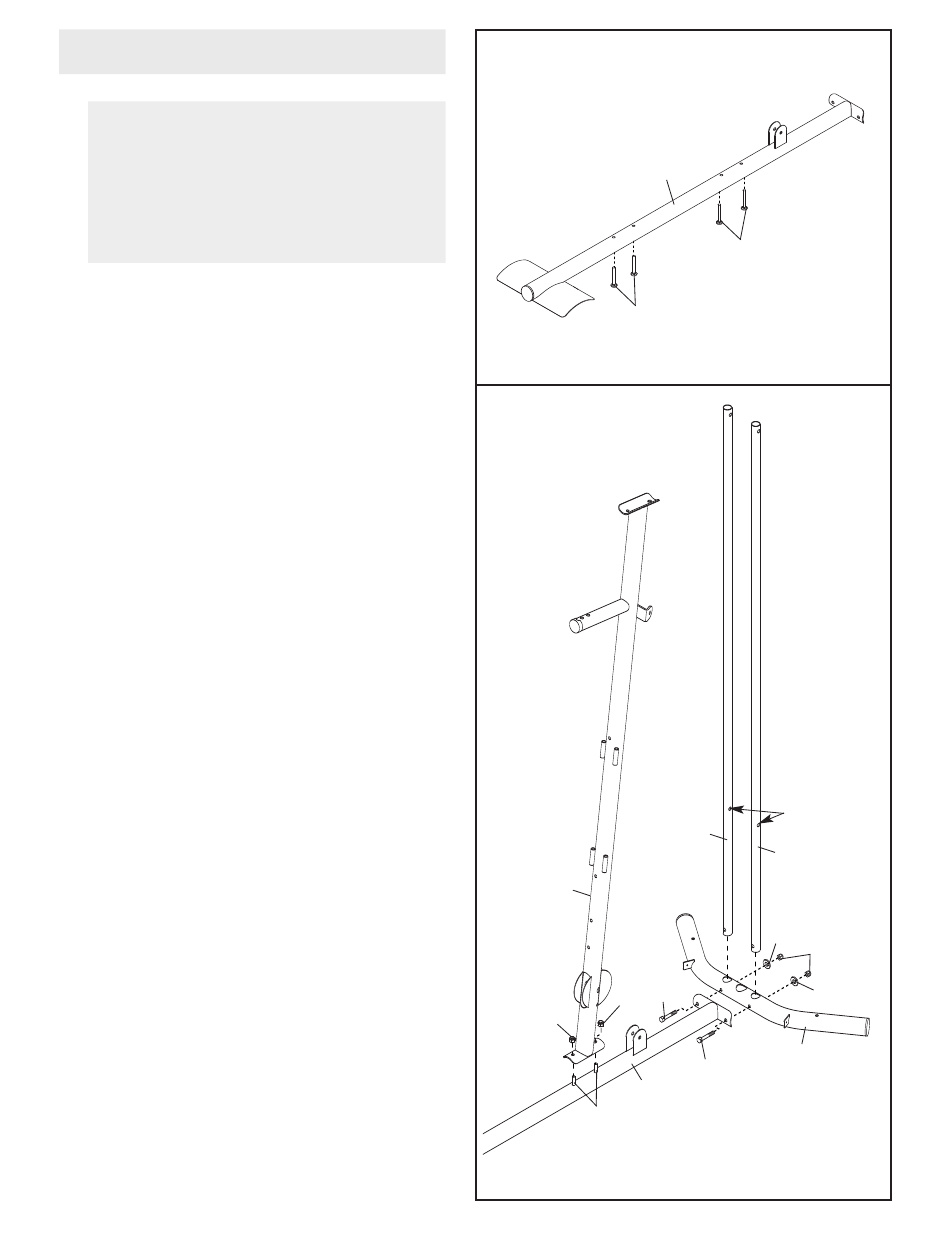

Insérez quatre Boulons de Carrosserie de M8 x
74mm (78) dans la Base (1) Remarque : pour
faciliter cette opération, vous pouvez placer
du ruban adhésif sur les têtes des Boulons
de Carrosserie pour les tenir en place.
2. Orientez les deux Guides de Poids (21) de
façon que les trous indiqués se retrouvent plus
près des extrémités inférieures. Attachez la
Base (1) et les deux Guides de Poids au
Stabilisateur (2) à l'aide de deux Boulons en
Bouton de M10 x 80mm (79), de deux
Rondelles de M10 (57), et de deux Écrous de
Verrouillage en Nylon de M10 (56). Resserrez
les Écrous de Verrouillage au maximum.
Attachez le Montant (3) à la Base (1) à l'aide
des deux Boulons de Carrosserie de M8 x
74mm (78) indiqués et deux Écrous de
Verrouillage en Nylon de M8 (58). Ne serrez
pas les Écrous de Verrouillage tout de suite.
