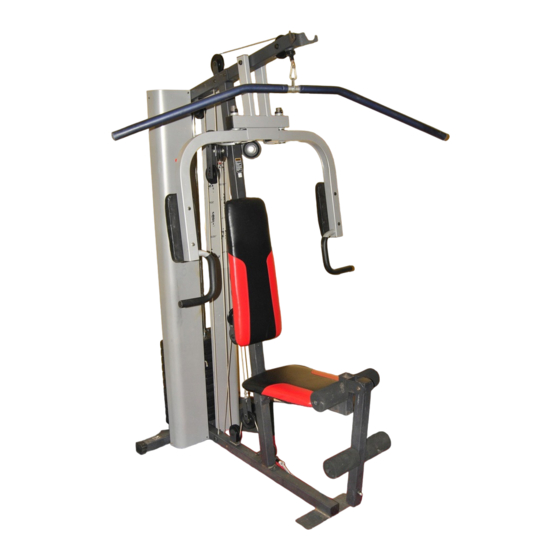

Nº. du Modèle WEEVSY2026.0
Nº. de Série
Ecrivez le numéro de série sur la
ligne ci-dessus.
Autocollant du Nº. de Série
(sous le siège)
QUESTIONS?
En tant que fabricant nous nous
engageons à satisfaire notre
clientèle entièrement. Si vous
avez des questions ou si des
pièces sont manquantes, veuillez-
nous contacter au :
(33) (0)810 121 140
du lundi au jeudi de 9h00 à
13h00 et de 14h00 à 18h00, le
vendredi de 14h00 à 17h00 (à
l'exception des jours fériés).
email : sav.fr@iconeurope.com
ATTENTION
Lisez toutes les précautions et les
instructions contenues dans ce
manuel avant d'utiliser cet appa-
reil. Gardez ce manuel pour vous
y référer ultérieurement.
MANUEL DE L'UTILISATEUR
Notre site Internet
www.iconeurope.com
Publicité
Table des Matières
Manuels Connexes pour Weider PRO2000 WEEVSY2026.0
Sommaire des Matières pour Weider PRO2000 WEEVSY2026.0
- Page 1 Nº. du Modèle WEEVSY2026.0 Nº. de Série MANUEL DE L’UTILISATEUR Ecrivez le numéro de série sur la ligne ci-dessus. Autocollant du Nº. de Série (sous le siège) QUESTIONS? En tant que fabricant nous nous engageons à satisfaire notre clientèle entièrement. Si vous avez des questions ou si des pièces sont manquantes, veuillez- nous contacter au :...
-
Page 2: Table Des Matières
TABLE DES MATIÈRES EMPLACEMENT DE L’AUTOCOLLANT D’AVERTISSEMENT ........2 PRÉCAUTIONS IMPORTANTES . -
Page 3: Précautions Importantes
PRÉCAUTIONS IMPORTANTES AVERTISSEMENT : afin de réduire les risques de blessures graves, veuillez lire les précautions suivantes avant d’utiliser l’appareil de musculation. 1. Veuillez lire attentivement ce manuel de l’uti- 6. Inspectez et resserrez correctement toutes lisateur et la littérature accompagnant ce les pièces régulièrement. -
Page 4: Avant De Commencer
AVANT DE COMMENCER Merci d’avoir choisi le WEIDER ® PRO 2000 appareil Si vous avez des questions après avoir lu ce manuel, de musculation. L’appareil de musculation offre un référez-vous à la page de couverture de ce manuel. éventail impressionnant de stations d’exercices Pour mieux vous assister, notez le numéro du modèle et... -
Page 5: Tabeau D'identification Des Pièces
TABEAU D’IDENTIFICATION DES PIÈCES —Nº. du Modèle WEEVSY2026.0 Vis Auto-perçante Vis de M6 x 63mm (67) Boulon de M8 x 63mm (66) de M4 x 12mm (56) Vis de M6 x 58mm (65) Vis de M6 x Boulon de Carrosserie de M10 x 65mm (59) 16mm (40) Boulon de M10 x 52mm (52) Vis Auto-perçante... -
Page 6: Assemblage
ASSEMBLAGE tion, assurez-vous que toutes les pièces sont Facilitez-vous l’assemblage orientées comme indiqué sur les schémas. Ce manuel est conçu pour que l’appareil de mus- • Pour vous aider à identifier les petites pièces, culation puisse être assemblé correctement par la référez-vous au TABLEAU D’IDENTIFICATION plupart des gens. - Page 7 2. Attachez le Montant (3) sur la Base (1) à l’aide des deux Boulons de Carrosserie de M8 x 63mm (58) et deux Écrous de Verrouillage en Nylon de M8 (69). Ne serrez pas trop l’Écrou de Verrouillage. Attachez le Verrou du Cadre de Presse (39) sur le Montant (3) à...
- Page 8 4. Glissez les dix Poids (15) sur les Guides de Poids (10), avec la fente pour la Goupille de Poids (non-illustrée) vers le bas et du côté oppo- Lubrifiez sé au Montant (3). Enfoncez le Tube de Poids (12) dans les Poids (15).
- Page 9 ASSEMBLAGE DU BRAS Lubrifiez 7. Lubrifiez un Série de Boulons de M10 x 57mm (81). Attachez le Levier pour Jambes (9) sur le Cadre du Siège (8) à l’aide du Série de Boulons. Assurez-vous que le cylindre d’une Série de Boulons est inseré...
-
Page 10: Assemblage Du Câble
10. Enfoncez le cylindre sur le Bras Gauche (7) dans le trou sur le Cadre de Presse (5). Assurez-vous que les Bras est placé derriè- re le support indiqué sur le Cadre de Presse. Glissez une Rondelle de 25mm (29) sur le cylindre du Bras Gauche (7). - Page 11 14. Enroulez le Câble Supérieur (50) autour d’une Poulie de 90mm (34). Attachez la Poulie et deux Protections des Doigts (35) sur le Cadre Supérieur (4) à l’aide d’un Boulon de M10 x 46mm (53) et d’un Écrou de Verrouillage en Nylon de M10 (68).
- Page 12 18. Enroulez le Câble de Presse (49) autour d’une Poulie de 90mm (34). Attachez la Poulie et deux Protections des Doigts (35) sur le Double Support en « U » (42), à l’aide d’un Boulon de M10 x 46mm (53) et d’un Écrou de Verrouillage en Nylon de M10 (68).
- Page 13 22. Enroulez le Câble Court (47) autour d’une Poulie de 90mm (34). Attachez la Poulie et deux Protections des Doigts (35), sur le Double Support en « U » (42), à l’aide d’un Boulon de M10 x 46mm (53) et d’un Écrou de Verrouillage en Nylon de M10 (68).
- Page 14 26. Enroulez le Câble Inférieur (48) autour d’une Poulie de 90mm (34). Attachez la Poulie et deux Protections des Doigts (35) sur le support sur la Base (1) à l’aide d’un Boulon de M10 x 46mm (53) et d’un Écrou de Verrouillage en Nylon de M10 (68).
-
Page 15: Assemblage Du Siège
ASSEMBLAGE DU SIÈGE 30. Attachez le Dossier (18) au Montant (3) avec deux Vis de M6 x 63mm (67) et deux Rondelles de M6 (73). Extrémité Épaise 31. Attachez le Siège (19), dans la position illus- trée, sur le Cadre du Siège (8), à l’aide de quatre Vis de M6 x 16mm (40). - Page 16 33. Attachez les Couvercles du Hauban Droit et Gauche (84, 85) au Cadre Supérieur (4) à l’aide d’un Boulon de M8 x 68mm (63) et un Écrou de Verrouillage de M8 (69). Ne serrez pas l’Écrou de Verrouillage en Nylon tout de suite. 34.
-
Page 17: Réglages
RÉGLAGES Cette section explique comment ajuster l’appareil de musculation. Référez-vous aussi au guide d’exercice qui accompagne ce manuel pour effectuer chaque exercice correctement. Assurez-vous que toutes les pièces sont correctement serrées chaque fois que l’appareil de musculation est uti- lisé. Remplacez immédiatement toute pièce usagée. Vous pouvez nettoyer l’appareil de musculation à l’aide d’un chiffon humide et d’un détergent doux non-abrasif. -
Page 18: Tableau De Résistances De Poids
TABLEAU DE RÉSISTANCES DE POIDS Ce tableau indique la résistance approximative de poids pour chaque station. La résistance du bras papillon sur le tableau correspond à la résistance de chaque bras. Remarque : la résistance actuelle à chaque station peut varier à cause des frictions entre les câbles les poulies et le guide de poids. CADRE DU CONTRACTEUR POULIE... -
Page 19: Diagramme Des Câbles
DIAGRAMME DES CÂBLES Les schémas des câbles ci-dessous illustrent la position correcte du Câble Court (47), du Câble Inférieur (48), du Câble de Presse (49) et du Câble Supérieur (50). Utilisez les diagrammes pour vous assurer que les câbles ont été assemblés correctement. Si les câbles n’ont pas été positionnés correctement, l’appareil de musculation ne pourra pas fonctionner correctement et il se peut que des dommages soient causés. -
Page 20: Localisation D'un Problème Et Entretien
LOCALISATION D’UN PROBLÈME ET ENTRETIEN POUR TENDRE LES CÂBLES Les câbles sont tressés, le type de câble utilisé sur l’appareil de musculation, peuvent se détendre sensi- blement lors de la première utilisation. S’il y a du jeu dans les câbles avant que la résistance ne se fasse sentir, les câbles devraient être retendus. -
Page 21: Liste Des Pièces
LISTE DES PIÈCES—Nº. du Modèle WEEVSY2026.0 R0706A Nº. Qté. Description Nº. Qté. Description Base Bague d’Espacement Grand Boulon de M10 x 52mm Stabilisateur Montant Boulon de M10 x 46mm Cadre Supérieur Boulon de M10 x 78mm Cadre de Presse Boulon de M10 x 65mm Vis Auto-perçante de M4 x 12mm Bras Droit Bras Gauche... -
Page 22: Schéma Détaillé
SCHÉMA DÉTAILLÉ A—Nº. du Modèle WEEVSY2026.0 R0706A... - Page 23 SCHÉMA DÉTAILLÉ B—Nº. du Modèle WEEVSY2026.0 R0706A 73 67...
-
Page 24: Pour Commander Des Pièces De Rechange
Préparez les informations suivantes : • le NUMÉRO DU MODÈLE de ce produit (WEEVSY2026.0) • le NOM de ce produit (WEIDER PRO 2000 appareil de musculation) • le NUMÉRO DE SÉRIE de ce produit (référez-vous à la couverture de ce manuel) •...
