ASSEMBLAGE
Facilitez-vous l'assemblage
Ce manuel est conçu pour que l'appareil de mus-
culation puisse être assemblé correctement par la
plupart des gens. Néanmoins, l'appareil de mus-
culation est composé d'un grand nombre de
pièces et que le procédé d'assemblage prendra
du temps. La plupart des gens ont trouvé qu'en
prévoyant du temps à l'avance, l'assemblage se
passe dans les meilleures conditions.
Avant de commencer l'assemblage, veuillez lire
les instructions suivantes avec attention :
• L'assemblage requiert deux personnes.
• Disposez toutes les pièces sur une aire dégagée et
retirez tous les papiers d'emballage. Ne jetez pas
les d'emballages avant d'avoir fini l'assemblage.
• Serrez toutes les pièces lorsque vous les assem-
blez, à moins qu'il ne vous soit précisé autrement.
• Lorsque vous assemblez l'appareil de muscula-

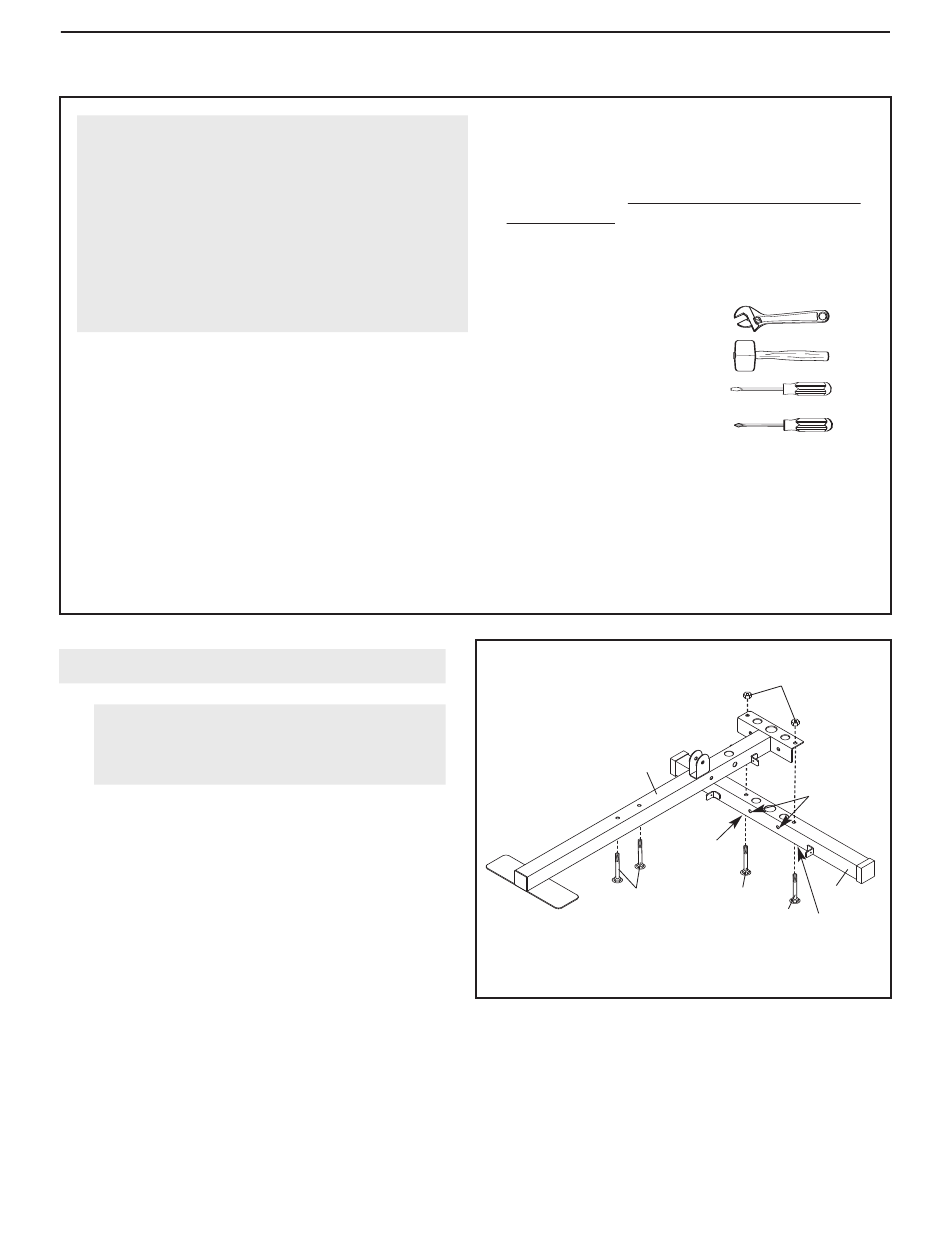

ASSEMBLAGE DU CADRE
1.
Avant de commencer l'assemblage,
assurez-vous d'avoir lu attentivement
les instructions ci-dessus.
Orientez le Stabilisateur (2) comme illustré avec
les fentes autour des trous vers le bas.
Attachez la Base (1) sur le Stabilisateur à l'aide
de deux Boulons de Carrosserie de M10 x
65mm (59) et deux Écrous de Verrouillage en
Nylon de M10 (68). Ne serrez pas trop l'Écrou
de Verrouillage.
Enfoncez deux Boulons de Carrosserie de M8 x
63 mm (58) sous la Base (1). Remarque :
pour faciliter cette opération, vous pouvez
placer du ruban adhésif sur les têtes des
boulons de carrosserie pour les tenir en
place.
tion, assurez-vous que toutes les pièces sont
orientées comme indiqué sur les schémas.
• Pour vous aider à identifier les petites pièces,
référez-vous au TABLEAU D'IDENTIFICATION
DES PIÈCES.
Les outils suivants (non-inclus) sont néces-
saires pour l'assemblage :
• deux clés à molette
• un maillet en caoutchouc
• un tournevis plat
• un tournevis cruciforme
• un lubrifiant : graisse, vaseline ou eau savon-
neuse.
L'assemblage sera plus facile si vous avez les
outils suivants : un jeu de douilles, des clés plates
ou polygonales ou à cliquet.
1
1
58
6
68
Ces trous
sont plus
petits que
ceux qui
sont sur le
côté oppo-
sé.
Fente
2
59
59
Fente
