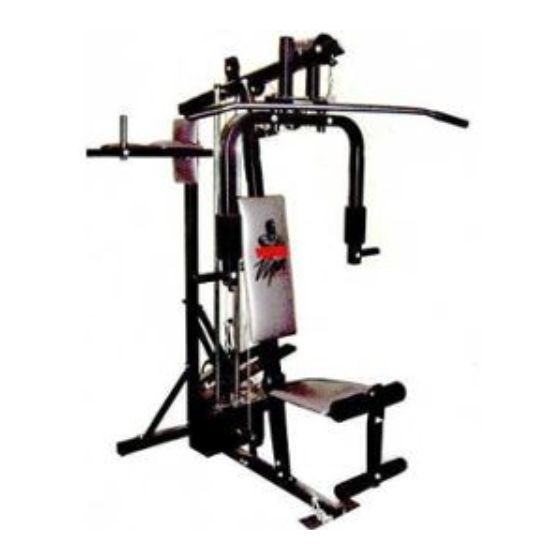

N°. du Modèle WESY60400
N°. de Série
Autocollant du N°. de Série
ATTENTION:
lire attentivement tous les
conseils importants ainsi que les
instructions incluses dans ce
manuel avant d'utiliser le weight
system. Conservez ce manuel
pour références ultérieures.
All manuals and user guides at all-guides.com
Veuillez
MANUEL DE L'UTILISATEUR
Publicité
Manuels Connexes pour Weider Viper 2000
Sommaire des Matières pour Weider Viper 2000
- Page 1 All manuals and user guides at all-guides.com N°. du Modèle WESY60400 N°. de Série Autocollant du N°. de Série ATTENTION: Veuillez lire attentivement tous les conseils importants ainsi que les instructions incluses dans ce manuel avant d’utiliser le weight system. Conservez ce manuel MANUEL DE L’UTILISATEUR pour références ultérieures.
-
Page 2: Table Des Matières
All manuals and user guides at all-guides.com TABLE DES MATIÈRES CONSEILS IMPORTANTS ..............2 AVANT DE COMMENCER . -
Page 3: Avant De Commencer
All manuals and user guides at all-guides.com AVANT DE COMMENCER Merci d’avoir choisi le VIPER 2000 de WEIDER ® . Le contactez le magasin où vous avez l’acheté. VIPER 2000 offre une sélection d’exercices de mus- Munissez-vous avec le numeero du modèle et le culation spécialement créés pour développer chaque... -
Page 4: Assemblage
à moins qu’il ne vous attentivement les instructions suivantes: en soit précisé autrement. • Déposez toutes les pièces du VIPER 2000 sur une LES OUTILS SUIVANTS (NON INCLUS) SONT aire dégagée et retirez les papiers d’emballage; ne NECESSAIRES A L’ASSEMBLAGE:... - Page 5 All manuals and user guides at all-guides.com 3. Insérez un Embout Mâle de 1 1/4” (57) dans le Trou Unique Montant Avant (42). Attachez l’Arrêt en Plastique de 1” (64) au trou central dans le Support d’Arrêt (63) à l’aide d’un Boulon de 5/16”...
- Page 6 All manuals and user guides at all-guides.com 5. Insérez deux Douilles de 1 1/2” (93) dans la Pédale Gauche (90), et deux Douilles de 1 1/2” (93) dans la Pédale Droite (89). Attachez une Pédale en Plastique (92) sur chaque Pédale à l’aide d’une Vis Autoperçante de 1/2”...
- Page 7 All manuals and user guides at all-guides.com 9. Enfoncez l’Embout du Tube de Poids (79) sur l’extrémité indiquée du Tube de Poids (80). Extrémités Insérez le Tube de Poids (80) dans la colonne de Supérieures des Poids (25). Faites glisser le dixième Poids (25) Guides de Poids sur la partie haute du Tube de Poids.
- Page 8 All manuals and user guides at all-guides.com 12. Insérez deux Embouts Mâles de 1 3/4” (44) dans chaque Bras (46). Lubrifiez les axes inférieurs du Montant des Bras (52). Glissez un Bras (46) sur un des axes. Placez deux Rondelles de Maintien de 1” (54) et un Embout Rond de 1”...
- Page 9 All manuals and user guides at all-guides.com 15. Attachez le Support Pivotant Large (71) au support indiqué sur le côté du Montant Supérieur (67) à l’aide d’un Boulon de 5/16” x 3 1/4” (35) et d’un Écrou de Blocage en Nylon de 5/16” (3). Ne serrez pas l’Écrou de Blocage en Nylon jusqu’au bout;...
- Page 10 All manuals and user guides at all-guides.com 19. Retirez l’Écrou de Blocage en Nylon de 3/8” (21), le Boulon de 3/8” x 1 3/4” (48), et la Poulie de 4 1/2” (77) d’une des extrémités des Plaques en “I” (78). Enroulez le Câble Long (66) sous la Poulie et rattachez la Poulie aux Plaques en “I”...
- Page 11 All manuals and user guides at all-guides.com 23. Maintenez l’extrémité indiquée du Câble Court (23) sous la Poulie de 3 1/2” (15) sur le Montant Avant (42). Attachez le Boulon de 5/16” x 3 1/2” (87), deux Rondelles Plates de 5/16” (8), la Bague d’Espacement Métallique de 1”...
- Page 12 All manuals and user guides at all-guides.com 26. Enfoncez un Embout Mâle de 1 1/2” (32) dans le Montant du Siège (36). Insérez un Boulon de Carrosserie de 1/4” x 2” (38) Partie au centre de chaque Plaque du Siège (37). Attachez Large les Plaques du Siège au Siège (13) à...
- Page 13 All manuals and user guides at all-guides.com 30. Attachez un Appui de B.S.V.G. (99) au Bras Droit de B.S.V.G. (101) à l’aide de deux Vis de 1/4” x 2” (102) et de Rondelles Plates de 1/4” (10). Attachez un Appui de B.S.V.G. (99) au Bras Gauche de B.S.V.G.
- Page 14 All manuals and user guides at all-guides.com NOTES...
-
Page 15: Ajustements
All manuals and user guides at all-guides.com AJUSTEMENTS Les instructions ci-dessous décrivent comment chaque pièce du weight system peut être ajustée. IMPORTANT: Quand vous attachez la barre de tirage ou la courroie en nylon, assurez-vous qu’elles soient bien atta- chées en fonction de l’exercice que vous allez effectuer. Si un câble ou une chaîne est détendu(e) pen- dant l’exercice, l’efficacité... - Page 16 All manuals and user guides at all-guides.com COMMENT ATTACHER LE LEVIER POUR JAMBES À LA STATION DE POULIE INFERIEURE Pour vous servir du Levier pour Jambes (29), le siège doit être attaché au montant avant (référez-vous à la section COMMENT ATTACHER ET ENLEVER LE SIEGE, à la page 15).
- Page 17 All manuals and user guides at all-guides.com TABLEAU DE RÉSISTANCE DE POIDS POIDS BRAS DE BRAS DE LEVIER POUR POULIE POULIE PRESSE PAPILLON JAMBES SUPÉRIEURE INFÉRIEURE (livres) (livres) (livres) (livres) (livres) Ne pas utiliser (12,5 livres = 5,675 kg) La résistance actuelle à chaque station de poids peut varier selon les differences d’une plaque de poids à l’autre.
-
Page 18: Localisation D'un Problème Et Entretien
All manuals and user guides at all-guides.com LOCALISATION D’UN PROBLÈME ET ENTRETIEN Vérifiez et serrez toutes les pièces à chaque fois que vous utilisez le weight system. Remplacez immédiatement les pièces usées. Vous pouvez nettoyer le weight system avec un chiffon humide et un détergent non-abrasif et doux. -
Page 19: Diagramme Des Câbles
All manuals and user guides at all-guides.com DIAGRAMME DES CÂBLES Le diagramme des câbles ci-dessous indique la position du Câble Court (23) et du Câble Long (66). Servez- vous du diagramme pour vous assurez que les deux câbles sont installés correctement. Les lettres indiquent par où... -
Page 20: Pour Commander Des Pièces De Rechange
4. Le NOM, le NUMÉRO et la DESCRIPTION de la pièce (référez-vous à la LISTE DES PIÈCES/SCHÉMA DÉTAILLÉ au centre de ce manuel de l’utilisateur). . de Pièce 134038 R0997A WEIDER est une marque enregistrée de ICON Health & Fitness, Inc. © 1997 Imprimé au Canada... - Page 21 All manuals and user guides at all-guides.com RETIREZ CE TABLEAU D’IDENTIFICATION DES PIÈCES DU MANUEL Ce tableau est fourni de manière à ce que vous puissiez identifier les petites pièces utilisées lors de l’assembla- ge. Note: Certaines pièces ont été pre-assemblées pour des raisons de transport; si vous ne pouvez pas trouver une pièce, vérifiez le montant pour voir si la pièce à...
- Page 22 All manuals and user guides at all-guides.com Écrou de Blocage en Nylon de 1/4" (7)—6 Vis Autoperçante de 1/2" (6)–2 Vis de 1/4" x 3/4" (18)–8 Écrou de Blocage de 5/16" (2)–2 Vis de 1/4" x 2" (102)–4 Écrou de Blocage en Nylon de 5/16"...
- Page 23 All manuals and user guides at all-guides.com Boulon de Carrosserie de 5/16" x 2 3/4" (14)–3 Bague d'Espacement de 1/2" x 3/8" (51)–2 Bague d'Espacement de Boulon de 5/16" x 2 3/4" (11)–10 1/2" x 1/2" (65)–2 Bague d'Espacement de Boulon de 3/8"...
- Page 24 All manuals and user guides at all-guides.com Embout Rond de 3/4" (34)–4 Embout Mâle Rond de 1" (49)–8 Embout Rond de 1" (55)–4 Embout Rond de 5/8" (96)–2 Bague d'Espacement de 5/8" (97)–2 Embout Mâle de 1 1/4" (57)—1 Goujon de 5/16" x 2" (62)–1 Embout Mâle de 1 3/4"...
- Page 25 All manuals and user guides at all-guides.com RETIREZ CETTE LISTE DES PIÈCES ET CE SCHÉMA DÉTAILLÉ DU MANUEL...
- Page 26 All manuals and user guides at all-guides.com LISTE DES PIÈCES—N . du Modèle WESY60400 R0997A . de . de Pièce Qté. Description Pièce Qté. Description Boulon de Carrosserie de 5/16” x 2 1/2” Douille en Plastique Écrou de Blocage de 5/16” Rondelle de Maintien de 1”...
- Page 27 All manuals and user guides at all-guides.com SCHÉMA DÉTAILLÉ—N . du Modèle WESY60400 R0997A...
