OPERATION DE LA RANGER 9
Le tableau (Tableau 10) mentionne les positions
recommandées des points variables pour la combinaison
Module TIG / Ranger 9.
Opérez la Ranger 9 selon le Manuel Ranger 9.
Notez que pour la soudure AC TIG les courants de
production de soudure TIG maximum dans chaque gamme
seront plus ou moins 50 % plus haut que ceux marqués sur
la plaque d identification. Ceci est du à la nature spéciale de
l arc de soudure. Ne réalisez pas de soudure TIG dans la
gamme de 200 à 250 ampères. Le courant de production
peut dépasser la valeur de classification de la Ranger 8.
Etant donné que votre Ranger 9 a un contrôle de courant à
distance, voyez le Dessin 9 qui décrit l emploi correct
Courant de Contrôle du Module TIG, l interrupteur de
Démarrage Arc, et les Contrôles Ampérage.

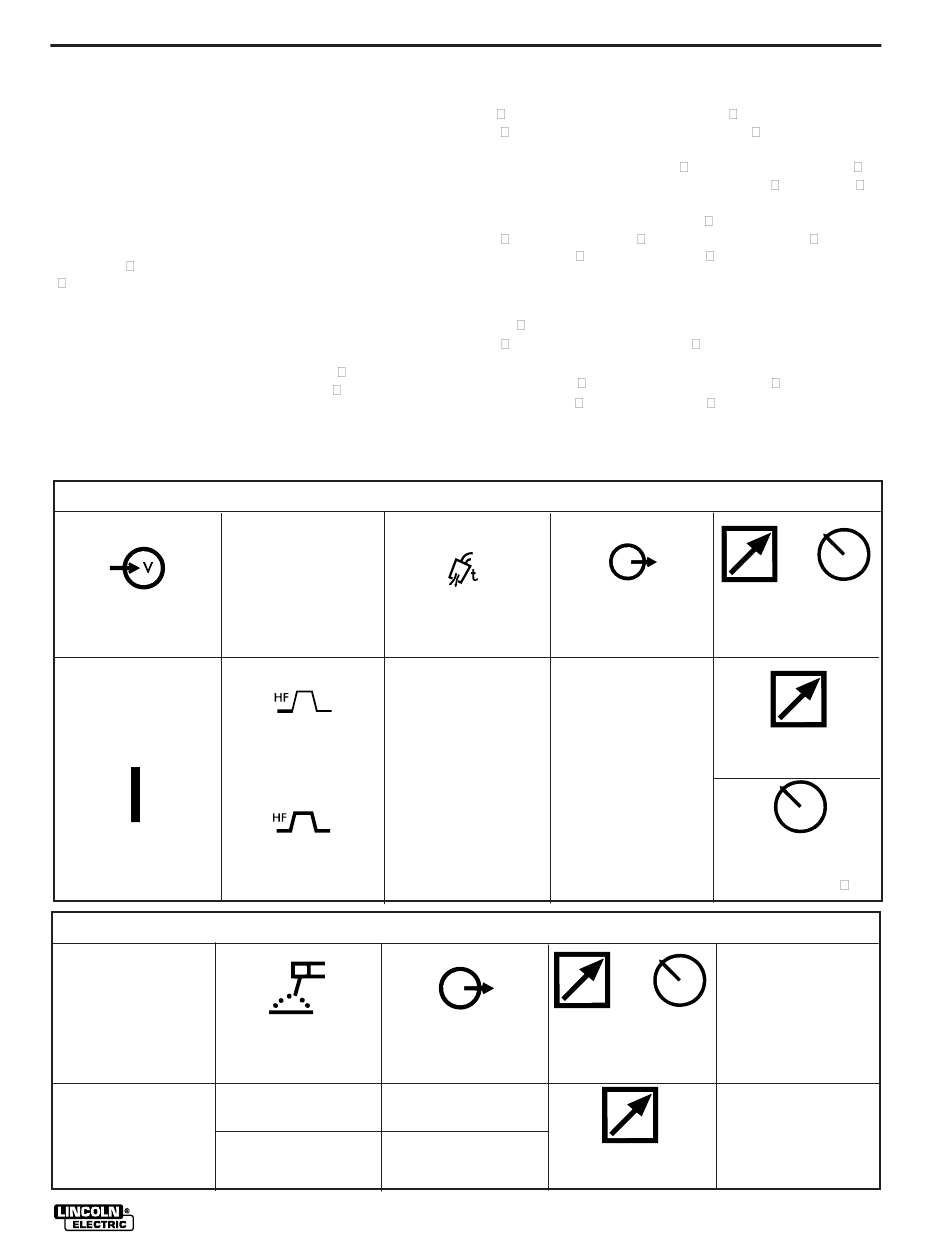

Tableau 10 POINTS VARIABLES POUR LA RANGER 9
ENERGIE
ALLUME
INTERRUPTEUR
A VIDE
AUTO
OPÉRATION
POINTS VARIABLES K930-[ ]
HF
ECOULEMENT
HAUTE
POSTERIEUR
FREQUENCE
5-55 SECONDES
DEMARRER
OU
CONTINU

POINTS VARIABLES POUR LA RANGER 9

POLARITE
FIL/TIG
SELECT. POUR,
DC-
AC SELECT POUR,
Du moment que le Module TIG et la Ranger 8 aient été
installés correctement, la soudure est très facile. Placez le
chalumeau en position, baissez votre casque et pressez
l interrupteur de Démarrage d arc ou le Contrôle
d ampérage. Le contact de la source d énergie se fermera
et le moteur fonctionera à haut régime - à vide et le gaz
coulera pendant un temps d écoulement préliminaire d une
demi seconde, et la haute fréquence s allumera. L arc
devrait frapper et la soudure pourra commencer. A la fin de
la soudure, lâchez simplement l interrupteur de démarrage
d arc ou le contrôle d ampérage et le contact s ouvrira, et
éteignera l arc. Le temps d écoulement postérieur
commencera, refroidissant le chalumeau et protégeant la
soudure et le tungstène.
Si l on commence une autre soudure durant le temps
d écoulement postérieur il n y aura pas de retard pour
écoulement préliminaire. Le contact se fermera et la haute
fréquence s allumera du moment que l interrupteur de
démarrage d Arc ou le Contrôle d ampérage est pressé.
2
CONTROLE DE
COURANT
AJUSTER AJUSTER
POUR POUR
CONTROLE SUR
GAMME
POSTE/A SOUDURE/
CONTROLE A
DISTANCE
45 - 250
CONTROLE A
45-160 DISTANCE
– –
26
A
INTERRUPTEUR DE
CONTROLE DE
COURANT
0-10
A DISTANCE AVEC
AMPTROL
LOCAL
AVEC INTERR. DE
DEMARRAGE D ARC
BORNES DE
SOUDURE
TOUJOURS
ALLUMEES /
CONTROLE A
DISTANCE
CONTROLE A
DISTANCE
TIG MODULE
