Manuels Connexes pour Trane 4TXM6518A1
Sommaire des Matières pour Trane 4TXM6518A1

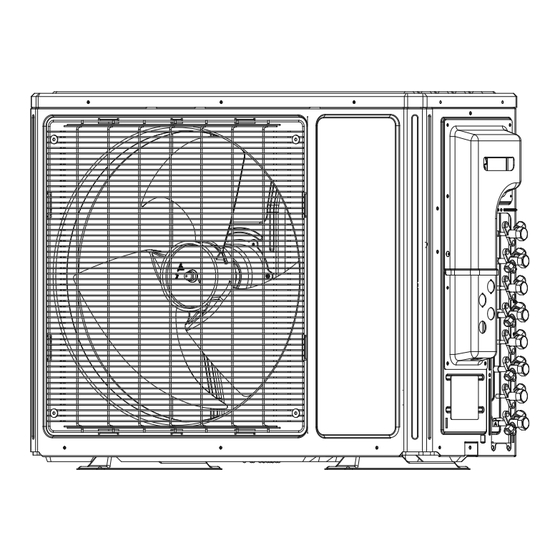

- Page 1 Guide d’installation Système bi-bloc (R-410A) Multizone série 65 Inverseur 18 000 BTU/H à 42 000 BTU/H Modèles : 4TXM6518A1 4TXM6524A1 4TXM6530A1 4TXM6536A1 4TXM6542A1 Septembre 2017 MS-SVN25E-FC...
- Page 2 Avertissements et mises en garde Les avertissements servent à alerter toute autre personne des risques potentiels susceptibles d’entraîner des blessures physiques graves, voire la mort. Les mises en garde, quant à elles, servent à alerter toute autre personne des facteurs susceptibles de provoquer des blessures mineures ou modérées.
- Page 3 Avertissements et mises en garde AVERTISSEMENT Frigorigène R410-A sous une pression supérieure à celle du R-22! Les unités décrites dans le présent manuel utilisent du frigorigène R-410A qui fonctionne à une pression 50 à 70 % supérieure à celle du frigorigène R-22. Utilisez uniquement des équipements d’entretien approuvés pour les R-410A.
- Page 4 Table des matières Consignes de sécurité ..................5 Liste de contrôle avant installation................6 Présentation du produit ..................7 Combinaisons pour les unités extérieures et intérieures ........7 Plages de fonctionnement ..................9 Préparation de l’installation ................10 Sélection de l’emplacement d’installation ............10 Exigences liées au tuyau de raccordement ............11 Précautions relatives à...
- Page 5 Multizone série 65 Consignes de sécurité Votre sécurité personnelle ainsi que le fonctionnement correct de cet équipement dépendent du strict respect de ces consignes. Cette marque indique une situation potentiellement dangereuse qui, AVERTISSEMENT si elle n’est évitée, peut entraîner des blessures graves, voire la mort. Cette marque indique une situation potentiellement dangereuse qui, si elle n’est évitée, peut entraîner des blessures légères ou modérées.
- Page 6 Multizone série 65 12. En cas d’évacuation par pompage du système, éteignez l’équipement associé et fermez les robinets de service avant d’enlever la tuyauterie de frigorigène. Le non-respect de cette consigne entraîne l’introduction de produits non condensables dans le système, déclenchant une pression anormale dans le cycle de réfrigération, ce qui pourrait provoquer des blessures et des dommages.
- Page 7 Multizone série 65 Présentation du produit Le système multibloc série 65 utilise la technologie de compresseur à inverseur, ce qui permet à l’unité extérieure d’envoyer du frigorigène à plusieurs unités intérieures de différentes capacités. Il est toutefois essentiel de réaliser les calculs de perte de chaleur et de gain de chaleur pour dimensionner correctement le système multibloc.
- Page 8 Multizone série 65 Combinaisons approuvées d’unités multizones sans conduites Combinaisons d’unités intérieures avec capacité nominale associée (kBTUH) Unité extérieure Une unité Deux unités 4TXM6518A1020 18 000 BTU/H 9+12 Unité extérieure Deux unités Trois unités 4TXM6524A1030 9+12 9+9+9 9+12+12 12+12+12 24 000 BTU/H 9+18 12+12 9+9+12...
- Page 9 Multizone série 65 Combinaisons pour les unités extérieures et intérieures Certaines des unités extérieures multiblocs série 65 peuvent prendre en charge jusqu’à cinq unités intérieures. La fi gure ci-dessous illustre qu’il est possible d’utiliser une combinaison de types intérieurs sur un seul système à...
- Page 10 Multizone série 65 Préparation de l’installation Sélection de l’emplacement d’installation Unité extérieure AVERTISSEMENT 1. Installez l’unité sur une surface plane ou sur des supports à niveau. 2. Si l’emplacement est sujet à des vents violents, la force supplémentaire doit être justifi...
- Page 11 Multizone série 65 Exigences liées au tuyau de raccordement NOTE La distance maximale de la tuyauterie de raccordement en hauteur et en longueur totale est fournie dans le tableau ci-dessous. N’installez pas ces unités dans des endroits qui dépassent ces spécifi...
- Page 12 Multizone série 65 Précautions relatives à la tuyauterie de frigorigène AVERTISSEMENT Risque d’explosion et gaz mortels! Le non-respect de toutes les consignes de manipulation des frigorigènes peut entraîner la mort ou des blessures graves. N’effectuez, en aucune circonstance, des opérations de brasage ou de soudage sur des tuyaux de frigorigène ou des composants de l’unité...
- Page 13 Multizone série 65 Installation de l’unité extérieure AVERTISSEMENT 1. Installez l’unité sur une surface plane ou sur des supports à niveau. 2. Si l’emplacement est sujet à des vents violents, la force supplémentaire doit être justifi ée en conséquence et l’unité doit être fi xée solidement à la base. Reportez-vous aux codes locaux pour les exigences supplémentaires.
- Page 14 Multizone série 65 Bouchon de purge Fond Châssis Raccordement Trou d’installation du tuyau de purge de purge 4. Placez l’unité extérieure sur la base de support. 5. Fixez les trous de pattes de l’unité extérieure à l’aide de boulons (ci-dessous). Trous de pattes Foot holes Foot holes...
- Page 15 Multizone série 65 4. Ne pliez pas le tuyau tant qu’il est isolé. Tout d’abord, coupez l’isolant avec un outil de coupe pointu et exposez-le au rayon de courbure approprié, comme indiqué ci-dessous. Après avoir cintré le tuyau, remettez l’isolant et scellez-le avec du ruban adhésif. Tuyauterie Tuyau d’isolation thermique Couteau...
- Page 16 Multizone série 65 Tuyauterie de frigorigène au niveau des unités intérieures Consultez le guide d’installation de l’unité intérieure Tuyauterie de frigorigène au niveau de l’unité extérieure Serrez l’écrou évasé du tuyau de raccordement sur le raccord du robinet de l’unité extérieure. Suivez les directives de l’écrou évasé...
- Page 17 Multizone série 65 Exigences relatives à la tuyauterie Si l’unité extérieure est installée plus bas que l’unité intérieure 1. Un tuyau d’évacuation doit se situer au-dessus du sol et l’extrémité du tuyau ne doit pas tremper dans l’eau. 2. La pose du ruban adhésif sur les tuyaux doit être réalisée du bas vers le haut. Ne serrez pas trop fort en enroulant pour éviter la compression de l’isolation et réduire ainsi son effi...
- Page 18 Multizone série 65 Tuyaux de frigorigène entre les unités intérieures et extérieures Toutes les unités intérieures sont branchées individuellement aux ports de l’unité extérieure. (voir illustration ci-après). • Si des ports de frigorigène ne sont pas branchés à des unités intérieures, serrez le capuchon pour rendre le port étanche.
- Page 19 Multizone série 65 Unité extérieure Longueur équivalente du plus long raccordement L Unité intérieure Unité intérieure...
- Page 20 Multizone série 65 Détection de fuite de vide et de frigorigène NOTE Ne purgez pas l’air avec du frigorigène. Utilisez une pompe à vide pour aspirer l’installation! 1. Pour raccorder le tuyau de frigorigène à l’unité ou le retirer, utilisez une clé en appui avec la clé dynamométrique.
- Page 21 Multizone série 65 Consignes relatives au câblage AVERTISSEMENT! 1. Avant de pouvoir accéder aux bornes, tous les circuits d’alimentation doivent être débranchés. 2. Tout câblage sur site mal installé et incorrectement mis à la terre présente des risques d’incendie et d’électrocution. Pour les raccordements haute tension, il est recommandé d’utiliser une gaine électrique fl...
- Page 22 Multizone série 65 Raccordements de câblage torsadé Coupez l’extrémité du câble à l’aide d’un coupe-fi l ou d’une pince coupante, puis dénudez la gaine isolante sur environ 10 mm (3,8 po). 1. À l’aide d’un tournevis, retirez la ou les vis de borne du bornier. 2.
- Page 23 Multizone série 65 Branchements électriques MISE EN GARDE Un fonctionnement inadéquat peut provoquer des blessures physiques ou des dommages matériels. Dimensionnez le câblage de l’alimentation conformément au NEC (National Electric Code, code national de l’électricité), au code local et à l’intensité minimum indiquée sur la plaque signalétique de l’unité.
- Page 24 Multizone série 65 Câbles d’alimentation électrique 1. Ouvrez la plaque de recouvrement latérale. 2. Branchez le câblage d’alimentation aux bornes « L1 », « L2 » et aussi au boulon de mise à la terre, puis reliez les bornes de câblage « N (1), 2, 3 » de l’unité intérieure à celles de l’unité...
- Page 25 Multizone série 65 Liste de vérifi cation après installation Vérifi ez les points suivants avant de tester l’unité : Nº Points à vérifi er Problème possible Les unités intérieure et extérieure ont-elles été Les unités peuvent tomber, vibrer ou émettre du correctement installées? bruit.
- Page 26 Multizone série 65 Exemple de schéma du système de frigorigène 30K et 36K intérieur extérieur fi ltre ventilateur A échangeur de chaleur fi ltre échangeur de chaleur extérieur vanne à 4 voies B échangeur de chaleur fi ltre interrupteur haute pression silencieux de refoulement...
- Page 27 Multizone série 65 Exemple de schéma du système de frigorigène 42K Échangeur thermique Réservoir de liquide Vanne à quatre voies Capillaire Séparateur d’huiles Unité extérieure Robinet d’arrêt Compresseur Séparateur gaz/liquide Détendeur électronique Chauffage Refroidissement Unité intérieure Échangeur thermique Échangeur thermique Échangeur thermique Échangeur thermique Échangeur thermique...
- Page 28 Multizone série 65 Raccordements électriques au niveau de l’unité extérieure câble de connexion câble de connexion connection cable câble de connexion câble de connexion connection cable câble de connexion câble de connexion connection cable câble de connexion câble de connexion connection cable câble de connexion Câble d’alimentation...
- Page 29 Multizone série 65 Raccordements électriques au niveau de l’unité extérieure 4TXM6530, 4TXM6536 Vers unité A Vers unité B Vers unité C Vers unité D To unit B To unit D To unit A To unit C L1 L2 power Câble câble de câble de câble de...
- Page 30 Multizone série 65 Schémas de câblage Code couleur Symbol Symbol Color Symbol Symbol Color Symbol Name White Green COMP Compressor o l l Blue YE/GN Yellow/Green Black Violet Orange Remarque : Un « capot de cavalier » peut être utilisé pour déterminer la vitesse du ventilateur et l’angle de pivotement du louvre horizontal pour ce modèle.
- Page 31 Multizone série 65 Schéma de câblage 24K ALIMENTATION BORNIER AC-L ÉLECTRIQUE CAPTEUR TEMP. D’ÉCHAPPEMENT CAPTEUR TEMP. FILTRE E(PE) CAPTEUR DE T° EXT. DE LA PIÈCE AP2 : Circuit principal CAPTEUR TEMP. DU TUYAU DE SORTIE BORNIER Pressostat haute pression COM. INT. ROBINET À...
- Page 32 Multizone série 65 Schéma de câblage 36K ALIMENTATION UNITÉ EXTÉRIEURE ÉLECTRIQUE PROTECTION CONTRE LES AC-L EKV1 SURCHARGES RT12/13 CAPTEUR D TEMP. TUYAU EN/SORTIE RT10/11 CAPTEUR D CAPTEUR C N(1) EKV2 N(1) RT8/9 CAPTEUR D CAPTEUR B RT6/7 CAPTEUR D CAPTEUR A EKV3 CAPTEUR TEMP.
- Page 33 Multizone série 65 Schémas cotés 31,6 (12 7/16) Unités 18K 37,79 (14 7/8) 90,02 (35 7/16) 55,09 (21 11/16) Les dimensions sur ces dessins sont arrondies selon la procédure standard de mesure. Unité : cm (po) Unités 24K-30K 89,22 (13 1/2) 34,14 (13 7/16) 39,69 (15 10/16) 94,62 (37 1/4)
- Page 34 Multizone série 65 Schémas cotés 36,99 (14 9/16) 92,08 (36 1/4) Unités 36K 99,54 (39 3/16) 42,71 (16 13 /16) Les dimensions sur ces dessins sont arrondies selon la procédure standard de mesure. Unité : cm (po) 60,96 (24) Unités 42K 101,6 (40) 36,2 (14 1/4) 44,14 (17 3/8)
- Page 35 Multizone série 65 Dépannage AVERTISSEMENT! Un fonctionnement inadéquat peut provoquer des blessures physiques ou mortelles. • Mettez l’appareil hors tension immédiatement en cas de dysfonctionnement. Communiquez avec l’agent d’installation ou un technicien qualifi é. Si l’unité continue de fonctionner pendant un dysfonctionnement, il se peut que l’unité soit endommagée ou qu’un choc électrique ou un incendie se produise.
- Page 36 Multizone série 65 Codes d’erreur Le code d’erreur est affi ché sur le contrôleur câblé et le circuit principal de l’unité extérieure. La signifi cation de chaque erreur est comme indiquée dans le tableau ci-dessous. Affi chage sur l’indicateur Écran de Erreur/dysfonctionnement l’unité...
- Page 37 Multizone série 65 Écran de Affi chage sur l’indicateur l’unité Nom du dysfonctionnement intérieure Témoin jaune Témoin rouge Témoin vert Dysfonctionnement du capteur de 21 clignotements température de tuyau de liquide de C Dysfonctionnement du capteur de 22 clignotements température de tuyau de gaz de C Dysfonctionnement du capteur de 23 clignotements température de tuyau de liquide de D...
- Page 38 Multizone série 65 Entretien général Les vérifi cations, la maintenance et les entretiens réguliers doivent être réalisés par un personnel professionnel afi n de prolonger la durée de vie de l’unité. Échangeur de chaleur extérieur L’échangeur de chaleur extérieur doit être vérifi é et nettoyé tous les deux mois. Utilisez un aspirateur avec une brosse en nylon pour nettoyer la poussière et les débris sur sa surface.
- Page 39 Le fabricant applique une politique d’amélioration continue des produits et données de produit, et se réserve le droit de modifi er la conception et les spécifi cations sans préavis. Seuls les techniciens qualifi és sont habilités à installer et à réparer les équipements cités dans le présent manuel. © 2017 Trane Tous droits réservés.
