Connexions
n Contenu
Branchement enceintes
Connexion d'un dispositif de lecture
Connexion d'un dispositif d'enregistrement
Connexion de plusieurs appareils PM-12 SE (connexion
F.C.B.S.)
Connexion d'un préamplificateur
Connexion de dispositifs avec des connecteurs de
télécommande
Connexion du cordon d'alimentation
REMARQUE
Ne pas brancher le cordon d'alimentation avant d'avoir
0
terminé toutes les connexions.
Ne groupez pas les cordons d'alimentation avec les câbles
0
de connexion des équipements. Cela pourrait provoquer
des ronflements ou autres types de bruit audio
indésirables.

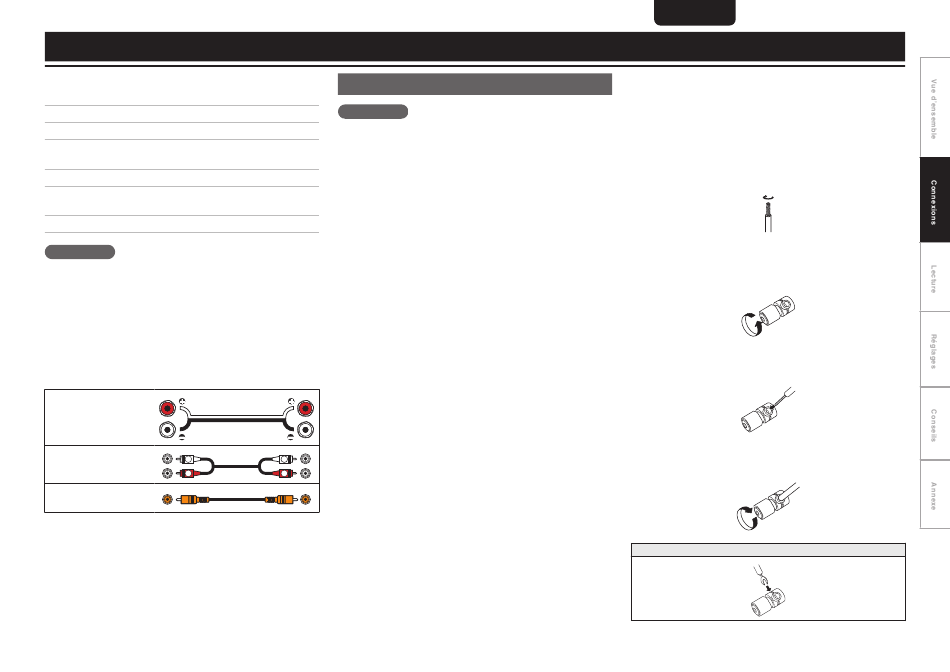

n Câbles utilisés pour les connexions
Fournit les câbles nécessaires en fonction des dispositifs
que vous souhaitez connecter.
Câble de l'enceinte
Câble audio
L
R
Câble de connexion de
la télécommande
Branchement enceintes
8
REMARQUE
9
Déconnectez la fiche d'alimentation de l'appareil de la
0
9
prise murale avant de connecter les enceintes.
Connectez les câbles d'enceinte de façon à ce qu'ils ne
0
10
dépassent pas des bornes d'enceinte. Le circuit de
protection risque d'être activé si les fils touchent le
14
panneau arrière ou si les côtés + et – entrent en contact.
("Circuit de protection" (v p. 26))
Ne jamais toucher les bornes d'enceinte lorsque le cordon
15
0
d'alimentation est connecté. Vous risqueriez de vous
15
électrocuter.
Utilisez des enceintes d'une impédance de 4 à 16 Ω/ohms.
0
L
R
FRANÇAIS
n Connexion des câbles d'enceinte
Vérifiez attentivement les canaux gauche (G) et droit (D) et les
polarités + (rouge) et – (blanc) des enceintes connectées à cet
appareil, et veillez à ce que les canaux et les polarités soient
correctement connectés.
1
Dénudez environ 10 mm du revêtement de
l'embout du câble d'enceinte, puis torsadez
fermement le fil conducteur ou coupez-le.
2
Tournez la borne de l'enceinte dans le sens
inverse des aiguilles d'une montre pour la
desserrer.
3
Insérez le fil conducteur du câble d'enceinte
dans la garde de la borne de l'enceinte.
4
Tournez la borne de l'enceinte dans le sens des
aiguilles d'une montre pour la resserrer.
Connecteurs de cosse à fourche
8
