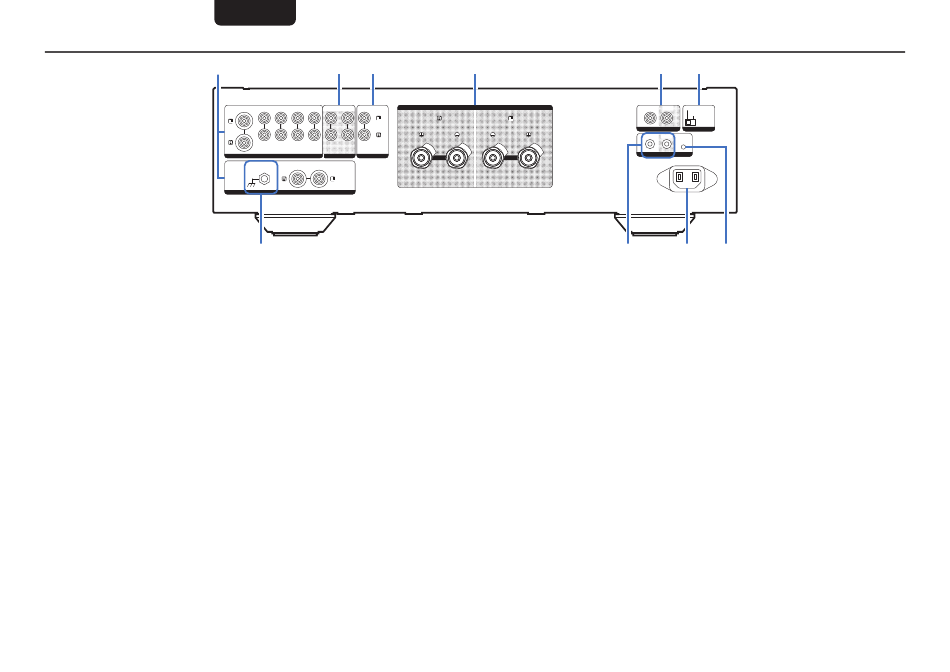

Panneau arrière
q
A Bornes d'entrée audio analogiques (AUDIO IN)
Connexion à un périphérique équipé de bornes de sortie
audio analogiques.
"Connexion d'un dispositif de lecture" (v p. 9)
0
"Connexion d'un dispositif
0
d'enregistrement" (v p. 9)
B Bornes de sortie audio analogique (AUDIO OUT)
Utilisés pour connecter la borne d'entrée d'un
enregistreur. (v p. 9)
C Connecteurs d'amplificateur de puissance (POWER
AMP IN)
Utilisés pour connecter un préamplificateur lorsque cet
appareil est utilisé comme amplificateur de puissance.
(v p. 14)
D Bornes d'enceintes (SPEAKERS)
Utilisées pour connecter des enceintes. (v p. 8)
5
FRANÇAIS
w
e
CD
CD
LINE-1
LINE-1
LINE-2
LINE-2
RECORDER-
RECORDER-1 RECORDER-
RECORDER-2 RECORDER-
RECORDER-1 RECORDER-
RECORDER-2
AUDIO IN
AUDIO IN
AUDIO OUT
AUDIO OUT
POWER AMP IN
POWER AMP IN
SIGNAL
SIGNAL
PHONO
PHONO
GND
GND
AUDIO IN
AUDIO IN
u
E Connecteurs d'entrée/de sortie de la télécommande
(REMOTE CONTROL)
Servent à connecter un dispositif audio Marantz
compatible avec la fonction de télécommande.
(v p. 15)
F Commutateur AMP MODE
Utilisé pour commuter le mode de l'amplificateur
(STEREO/BI-AMP). (v p. 11)
G Borne SIGNAL GND
Sert à connecter le câble de mise à la terre d'une platine.
(v p. 9)
r
SPEAKERS
SPEAKERS
REMOTE CONTROL
REMOTE CONTROL
i
H Connecteurs F.C.B.S.
I Prise CA (AC IN)
J Touche ID F.C.B.S.
t
y
IN
IN
OUT
OUT
STEREO
STEREO
BI-AMP
BI-AMP
AMP MODE
AMP MODE
IN
IN
OUT
OUT
ID
ID
F .C.B.S.
F .C.B.S.
AC IN
AC IN
o
Q0
Utilisés pour connecter un système de lecture haute
qualité en utilisant deux appareils PM-12 SE ou
davantage. (v p. 10)
Utilisée pour brancher le cordon d'alimentation.
(v p. 15)
Utilisé pour définir l'identifiant du F.C.B.S. (v p. 11)
