9
17
35
10
41 mm
11
12
©2024 Precor Inc. | Crunch abdominaux RSL 714 | Guide d'assemblage
35
1 rondelle en caoutchouc noire
1 rondelle argentée, 13,5 mm
17
(diam. int.) x 35 mm (diam. extér.)
Outil : Clé dynamométrique
27
1 étiquette de poids

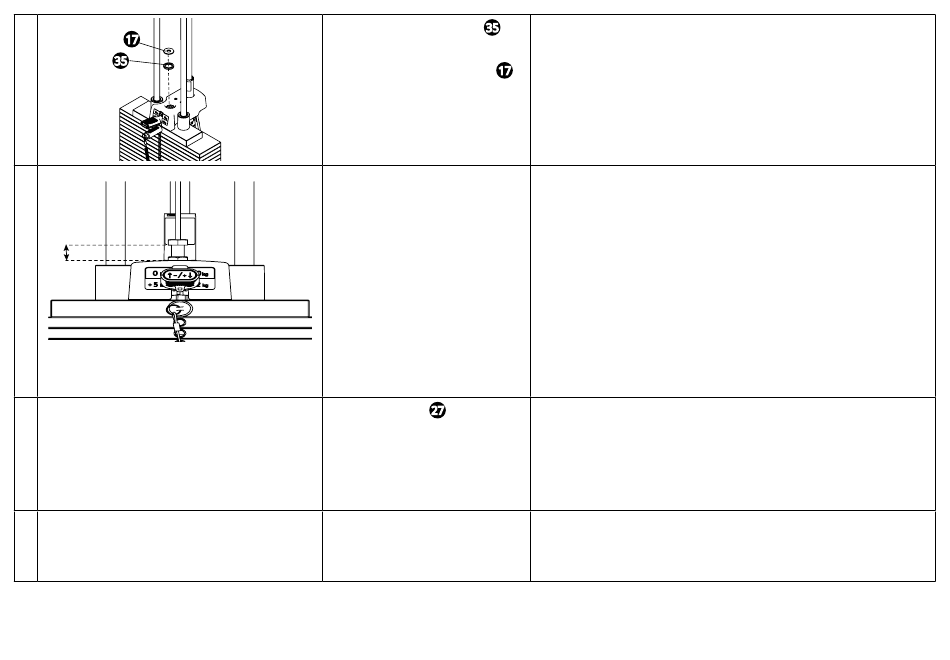

Placez les rondelles dans la partie supérieure du connecteur de câble dans la
poignée du poids supplémentaire.
Fixez le câble à la pile de poids. Vissez le boulon dans la structure de la plaque
supérieure jusqu'à ce que le câble respecte TOUTES les exigences suivantes.
Le poids supérieur commence à se séparer du deuxième poids.
9
La goupille peut être insérée facilement dans chaque poids.
9
Le poids supplémentaire s'enclenche lorsque le loquet est en position
9
basse.
Le boulon de câble comprend au moins six pas de filetage dans la tige
9
du sélecteur du poids supplémentaire.
L'espace entre la partie inférieure du contre-écrou et la partie supérieure de la
41 mm (1,61 po).
rondelle ne doit pas dépasser
Serrez le boulon de blocage contre la tige de sélection à un couple de
81 Nm (50 ft-lb).
Vérifiez et ajustez les raccordements des câbles au niveau des bras si
nécessaire.
Retirez le verso des étiquettes. Alignez les trous du haut des étiquettes et le
poids supérieur et placez la goupille dans le trou. Retirez la goupille et placez-
la dans un trou plus bas sur les étiquettes. Alignez de nouveau les étiquettes
au besoin, puis appuyez fermement sur les poids. Frottez vigoureusement
et minutieusement pour les coller. Enlevez le surplus d'étiquette et frottez à
nouveau les étiquettes restantes.
Lubrifiez les tiges de guidage avec un lubrifiant à base de Teflon, tel que le
lubrifiant Tri-Flow Superior Lubricant. Enlevez l'excédent à l'aide d'un chiffon ou
d'un mouchoir en papier propre.
12
