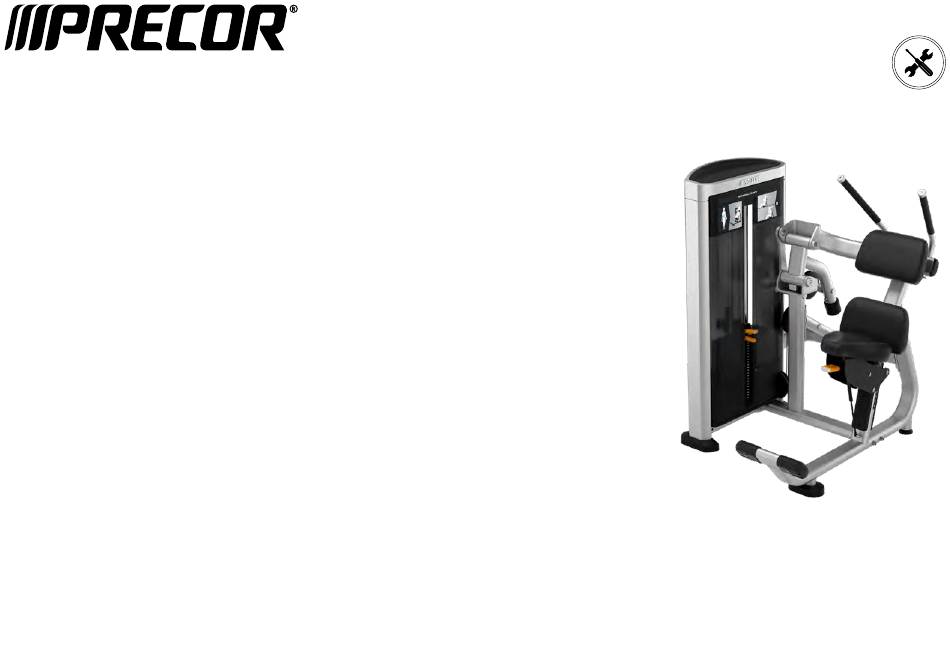

- Page 1 FRANÇAIS Gamme de machines de musculation Resolute™ à charge guidée Crunch abdominaux RSL 714 Guide d’assemblage...
- Page 3 Il faut environ 90 minutes pour assembler cet appareil. Si c’est la première fois que vous assemblez un tel appareil, prévoyez plus de temps. ATTENTION Un minimum de deux personnes est nécessaire pour assembler l’équipement. NE TENTEZ PAS de l’assembler par vous-même. Precor recommande l’ancrage au sol de l’appareil de musculation au niveau de chaque point d’ancrage.
- Page 4 Vis à tête bombée 5/16 po x 1½ po Carénage central arrière Rondelles, 9 mm Carénage central avant (gauche et droit) Carénage supérieur arrière Carénage, panneau supérieur avant Carénage, plateau supérieur Étiquettes de poids ©2024 Precor Inc. | Crunch abdominaux RSL 714 | Guide d’assemblage...
- Page 5 étape ultérieure. 2 vis à tête creuse M12 x 125 mm Assemblez l’entretoise transversale inférieure au cadre principal 2 rondelles, 13 mm Outil : Clé hexagonale, 10 mm ©2024 Precor Inc. | Crunch abdominaux RSL 714 | Guide d’assemblage...
- Page 6 Clé à douille, 19 mm Ne serrez pas les vis M10 installées lors de l’étape 1 pour le moment. Clé dynamométrique Vous devrez les enlever temporairement lors d’une étape ultérieure. ©2024 Precor Inc. | Crunch abdominaux RSL 714 | Guide d’assemblage...
- Page 7 2 rondelles, 11 mm 2 vis à tête creuse M10 x 20 mm Serrez-les à un couple de 50 Nm (37 ft-lb). Outils : Maillet Clé hexagonale, 8 mm Clé dynamométrique ©2024 Precor Inc. | Crunch abdominaux RSL 714 | Guide d’assemblage...
- Page 8 Clé plate, 19 mm et remettez les dispositifs de retenue en place. Serrez à un couple de Clé dynamométrique 67 Nm (50 ft-lb). ©2024 Precor Inc. | Crunch abdominaux RSL 714 | Guide d’assemblage...
- Page 9 Retirez les vis des tiges de guidage installées à l’étape 1 de 2 vis à tête bombée M10 x 125 mm l’assemblage du cadre. 2 rondelles, 11 mm Outil : Clé hexagonale, 6 mm ©2024 Precor Inc. | Crunch abdominaux RSL 714 | Guide d’assemblage...
- Page 10 Les poids et la plaque supérieure doivent être alignés à ras du côté utilisateur. Redressez les tiges de guidage en position verticale. Demandez à votre assistant de soulever les tiges de guidage dans la partie supérieure du cadre. ©2024 Precor Inc. | Crunch abdominaux RSL 714 | Guide d’assemblage...
- Page 11 1 vis à tête creuse M10 x 65 mm pile de poids. 2 rondelles, 11 mm 1 contre-écrou nylon M10 Outils : Clé hexagonale, 8 mm Clé à douille, 17 mm ©2024 Precor Inc. | Crunch abdominaux RSL 714 | Guide d’assemblage...
- Page 12 Lubrifiez les tiges de guidage avec un lubrifiant à base de Teflon, tel que le lubrifiant Tri-Flow Superior Lubricant. Enlevez l’excédent à l’aide d’un chiffon ou d’un mouchoir en papier propre. ©2024 Precor Inc. | Crunch abdominaux RSL 714 | Guide d’assemblage...
- Page 13 Outils : Clé hexagonale, 8 mm Le couple de serrage recommandé est de 34 Nm (25 ft-lb). Clé dynamométrique Emboîtez fermement le plateau supérieur dans son emplacement. ©2024 Precor Inc. | Crunch abdominaux RSL 714 | Guide d’assemblage...
- Page 14 Terminer l’assemblage Precor recommande l’ancrage de l’appareil de musculation au niveau de chaque point d’ancrage. Ajustez les pieds ronds du cadre vers le haut ou vers le bas en les tournant vers la gauche ou la droite pour aider à mettre l’appareil à niveau.
- Page 16 Crunch abdominaux RSL 714 | Guide d’assemblage | P/N CW39585-131B FRN © Precor, Incorporated | 26 août 2024...
