Fonctions d'appareil Proline Promass 80
Endress+Hauser
11. 1 Explications relatives au comportement de la sortie
état
Généralités
Si vous avez configuré la sortie état pour SEUIL ou SENS ECOULEMENT, vous pouvez déterminer
les points de commutation correspondants dans les fonctions POINT ENCLENCH. et POINT
DECLENCH. Si la grandeur de mesure correspondante atteint ces valeurs prédéfinies, la sortie état

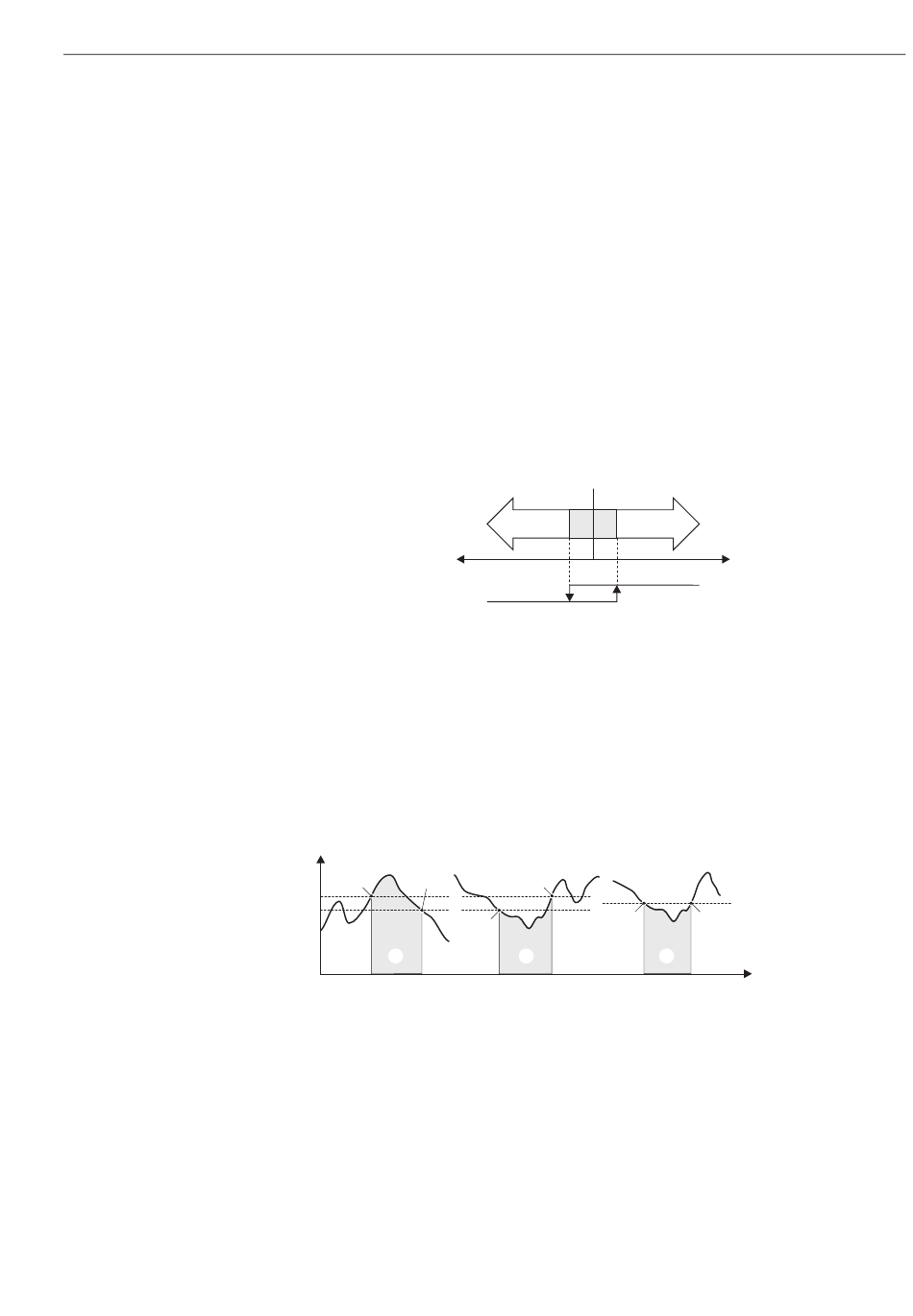

commute comme représenté dans les schémas ci-dessous.
Sortie état configurée pour sens d'écoulement
La valeur entrée dans la fonction POINT ENCLENCH. définit en même temps le point de commu-
tation pour le sens d'écoulement positif et négatif.
Si le point de commutation est par ex. = 1 kg/h, la sortie état déclenche seulement pour –1 kg/h
(non passant) et enclenche à nouveau pour +1 kg/h (passant). Si une commutation directe est sou-
haitée (pas d'hystérésis), régler le point de commutation sur la valeur = 0. Si la suppression du débit
de fuite n'est pas utilisée, il est recommandé de régler l'hystérésis sur une valeur supérieure ou égale
au débit de fuite.
-Q
a = sortie état conductrice
b = sortie état non conductrice
Sortie état configurée pour seuil
La sortie état commute dès que la grandeur de mesure actuelle dépasse par excès ou par défaut un
point de commutation donné.
Application : Surveillance de débit ou de techniques limites.
Grandeur mesurée
A
m n
o
m = point de déclenchement, n = point d'enclenchement, o = relais retombé (sans tension)
a Sécurité maximale (POINT DECLENCHEMENT > POINT ENCLENCHEMENT)
b Sécurité minimale (POINT DECLENCHEMENT <POINT ENCLENCHEMENT)
c Sécurité maximale (POINT DECLENCHEMENT = POINT D'ENCLENCHEMENT, cette configuration étant à
éviter)
Point déclench. / Point enclench.
-1 0 +1
b
B
n
m
m
o
11 Groupe SORTIE ETAT
Q
a
C
n
o
t
A0001236
A0001235m
