Fonctions d'appareil Proline Promass 80
Endress+Hauser
Description de fonctions SORTIE COURANT 1/2
Réglage de l'étendue de Par le biais des fonctions VALEUR 0_4 mA et VALEUR 20 mA on détermine l'étendue de
mesure par le biais de la mesure pour la grandeur de mesure sélectionnée dans la fonction AFFECT. SOR. COUR..
valeur 0_4 mA et 20 mA
L'étendue de mesure peut être définie de différentes manières selon la grandeur de
mesure sélectionnée :
DEBIT MASSIQUE, DEBIT VOLUMIQUE et DEBIT VOLUME STD
• La fonction VALEUR 0_4 mA n'est pas disponible, au courant 0/4 mA est attribuée la
• Dans la fonction VALEUR 20 mA on définit la valeur de débit pour le courant 20 mA

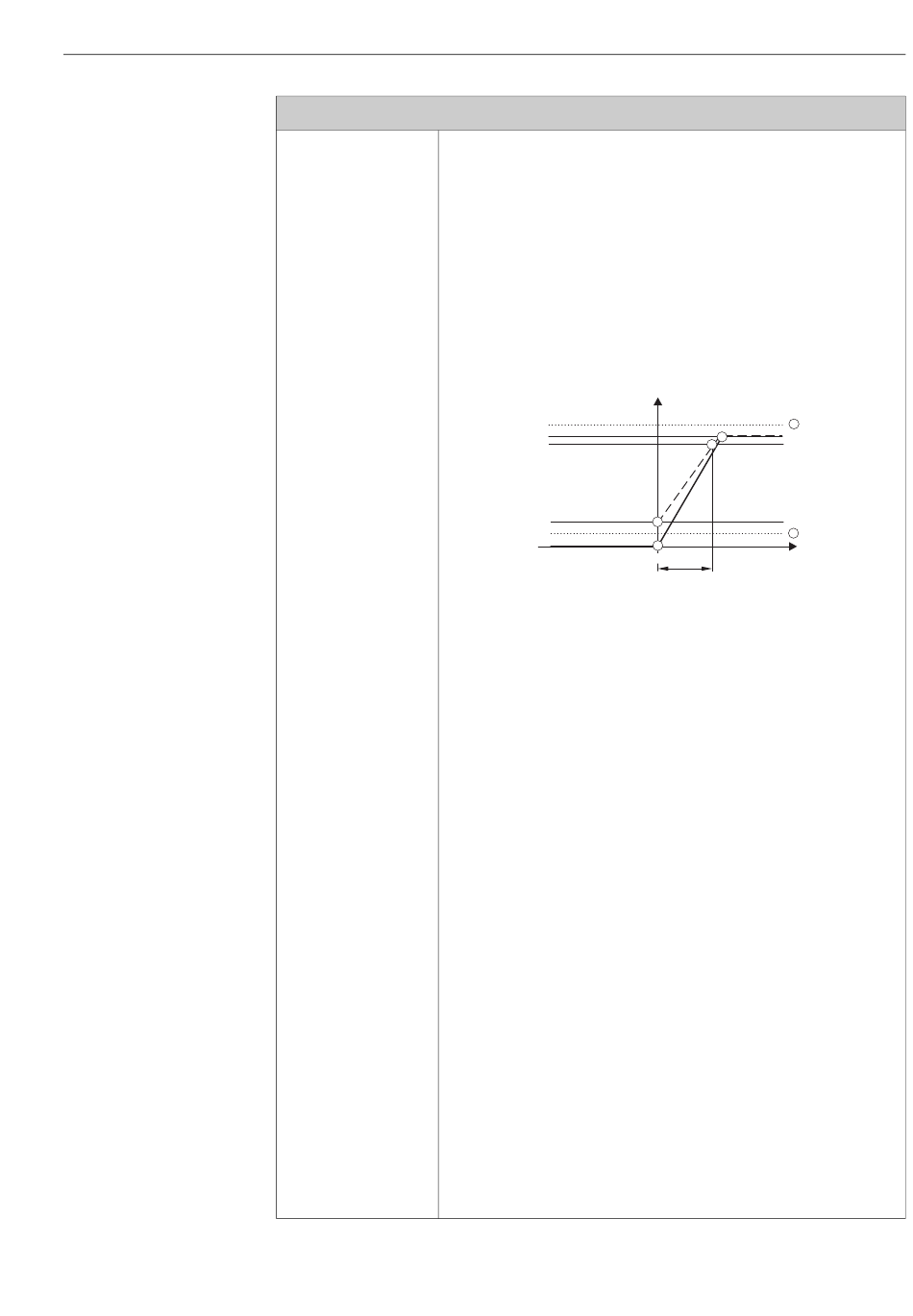

Exemple pour le mode mesure STANDARD :
m = valeur de début d'échelle (0...20 mA)
n = signal de panne inférieur dépend de la sélection dans la fonction GAMME COURANT
o = début d'échelle (4...20 mA) : dépend de la sélection dans la fonction GAMME COURANT
p = fin d'échelle (0/4...20 mA) : dépend de la sélection dans la fonction GAMME COURANT
q = courant max. : dépend de la sélection dans la fonction GAMME COURANT
r = signal de panne supérieur (mode défaut) dépend de la sélection dans les fonctions
GAMME COURANT et MODE DEFAUT
A = étendue de mesure
(suite à la page suivante)
valeur pour le débit nul (0 kg/h ou 0m
(gamme d'entrée –99999 à +99999). L'unité correspondante est reprise de la fonction
UNITE DEBIT MASS., UNITE DEBIT VOL. et UNITE VOL. COR.
I [mA]
9 Groupe SORTIE COURANT 1/2
3
/h).
6
5
4
3
2
1
0
Q
A
A0004733
