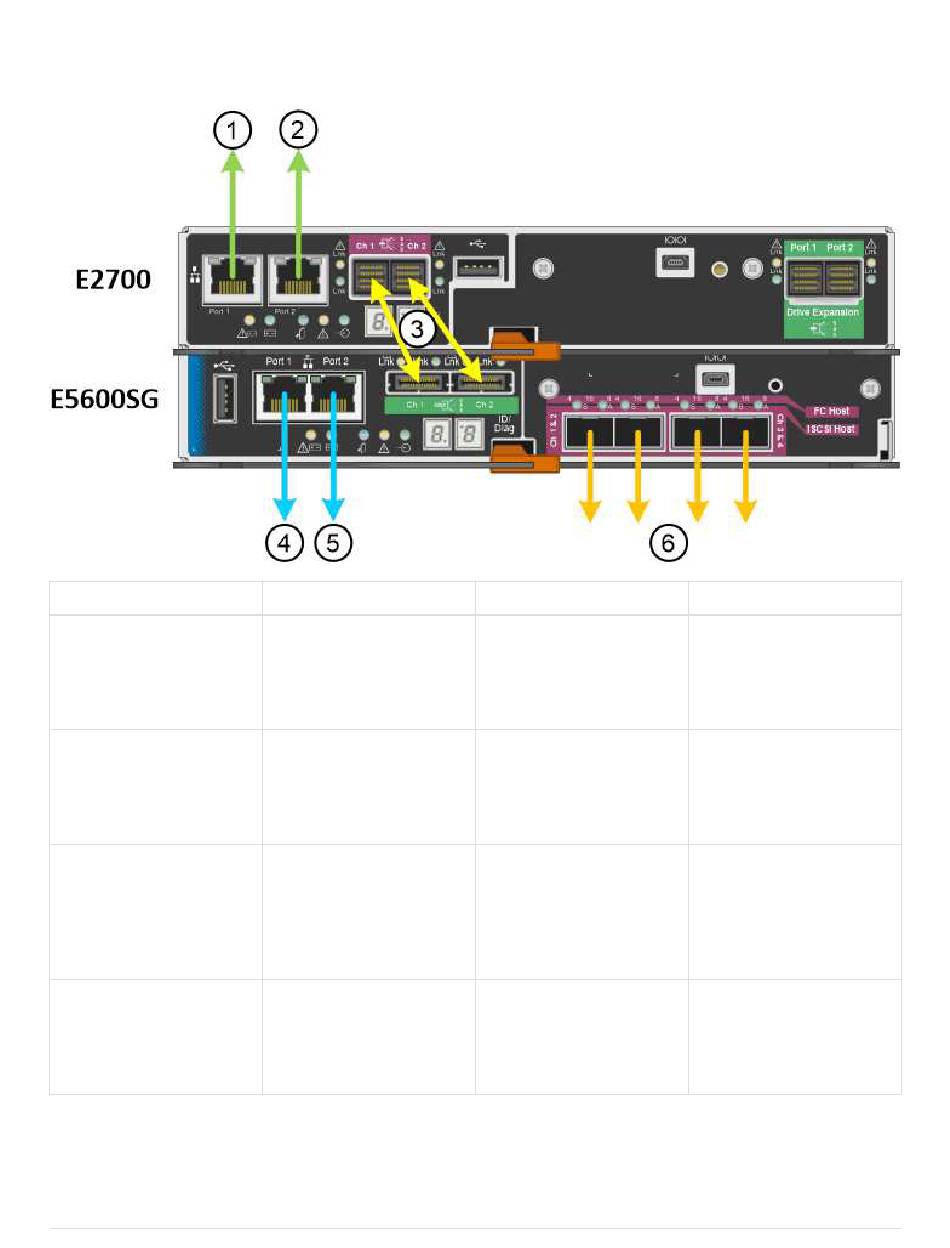

Lors de la connexion des câbles, reportez-vous au diagramme suivant, qui montre le contrôleur E2700 en haut
et le contrôleur E5600SG en bas. Le schéma représente le modèle SG5660. Les contrôleurs du modèle
SG5612 sont côte à côte au lieu d'être empilés.
Élément
1
2
3
4
674
Port
Le port de gestion 1 du
contrôleur E2700
Le port de gestion 2 du
contrôleur E2700
Deux ports
d'interconnexion SAS sur
chaque contrôleur,
étiquetés CH 1 et CH 2
Port de gestion 1 sur le
contrôleur E5600SG
Type de port
Ethernet 1 Gbit (RJ-45)
Ethernet 1 Gbit (RJ-45)
Contrôleur E2700 : mini-
SAS-HD
Contrôleur E5600SG :
mini-SAS
Ethernet 1 Gbit (RJ-45)
Fonction
Connecte le contrôleur
E2700 au réseau sur
lequel SANtricity Storage
Manager est installé.
Connexion du contrôleur
E2700 à un ordinateur
portable de service lors
de l'installation
Connectez les deux
contrôleurs les uns aux
autres.
Connecte le contrôleur
E5600SG au réseau
d'administration pour
StorageGRID.
