8.4.4 Raccordement de l'alimentation électrique à
double circuit avec tarif pompe à chaleur
3~/N/PE 400 V
1. Retirez le shunt monté d'usine entre les emplacements
X103 et X102. (→ Annexe F)
2. Branchez l'alimentation électrique permanente au ni-
veau du raccordement au secteur X101.
◁
Le circuit imprimé du régulateur est directement re-
lié à l'alimentation électrique par le biais du shunt
monté d'usine entre X110A et X110, sans possibi-
lité de verrouillage.
3. Branchez l'alimentation électrique verrouillable au ni-
veau du raccordement au secteur X102.
8.4.5 Raccordement du pressostat eau glycolée
externe
Dans certains cas, par ex. dans les zones de protection
d'eau potable, les autorités locales imposent l'installation
d'un pressostat eau glycolée externe qui coupe le circuit fri-
gorifique quand les valeurs descendent en deçà d'une pres-
sion définie dans le circuit glycolé. Tout arrêt déclenché par
le pressostat eau glycolée est signalé par un message d'er-
reur à l'écran.
▶
Retirez le shunt du connecteur X131 (Source Monitoring)
du circuit imprimé de raccordement secteur.
▶
Branchez le pressostat eau glycolée externe sur les deux
cosses X131 (Source Monitoring) du circuit imprimé de
raccordement secteur.
–
Tension nominale du pressostat eau glycolée ex-
terne: 230 V 50 Hz
–
Plage de courant du pressostat eau glycolée externe
(rms): 1 ... 5 mA
8.4.6 Raccordement thermostat maximal
Dans certains cas, l'alimentation directe d'un chauffage au
sol peut nécessiter un thermostat maximal (sur place).
▶
Retirez le shunt au niveau du connecteur S20, cosse
X100 du circuit imprimé du régulateur.
▶
Branchez le thermostat maximal à cet endroit précis.
28

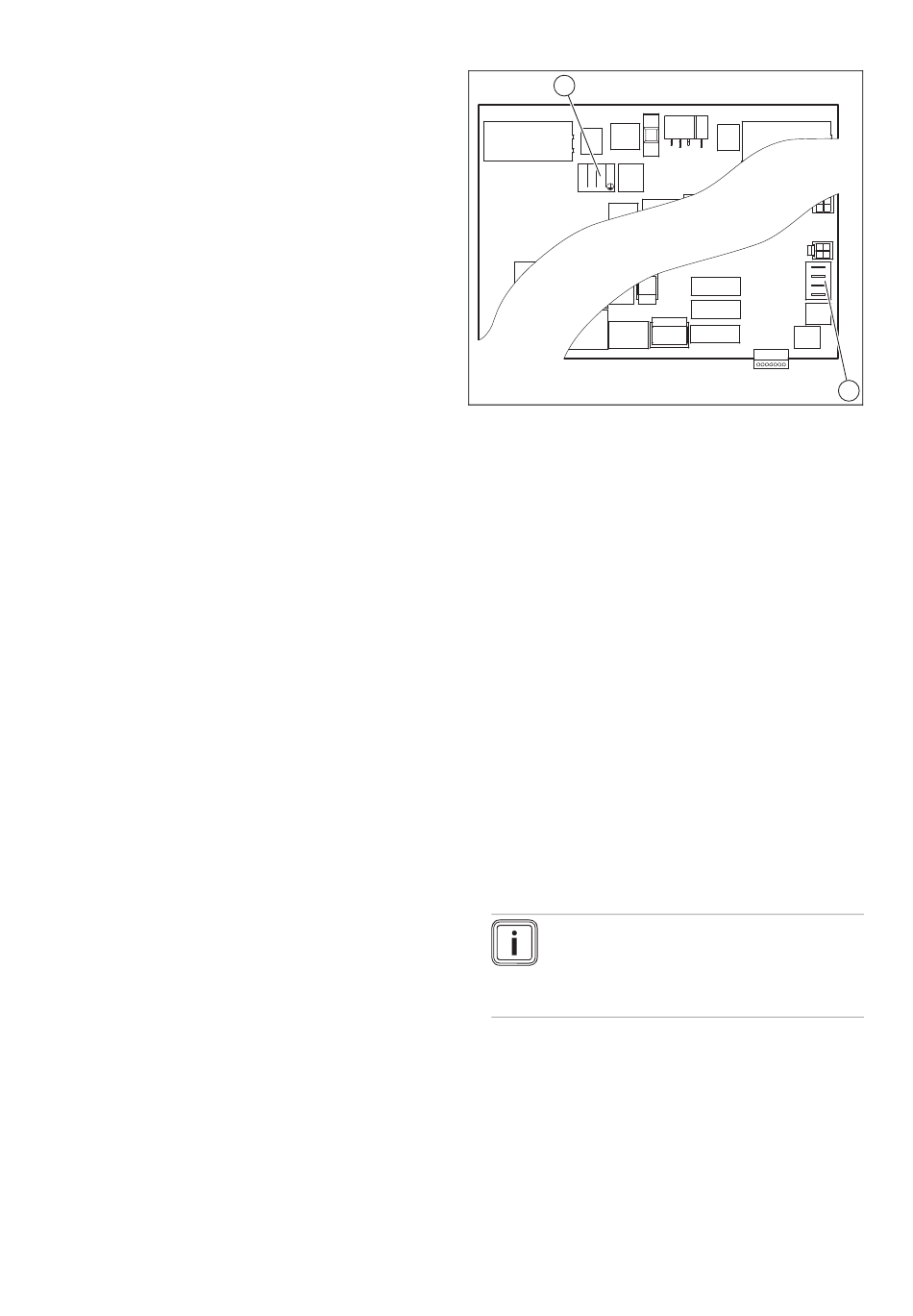

8.4.7 Raccordement de la pompe de forage
externe
1
Lb La N
Pour raccorder un relais de coupure pour la pompe de fo-
rage externe, vous pouvez vous servir du contact inverseur
X143 (1) avec affectations Lb, La, N et PE.
Le contact Lb est un contact NF, ou contact à ouverture.
Lorsque le contact du relais de coupure qui communique
avec la pompe de forage est fermé, il n'y a pas de tension au
niveau du contact Lb.
La est un contact NO, ou contact à fermeture. Lorsque le
contact du relais de coupure qui communique avec la pompe
de forage est fermé, il y a une tension au niveau du contact
La.
Le raccord X200 (2) pour capteurs de température VR 11 en
option disponibles dans la gamme des accessoires porte la
mention RR pour le retour et VV pour le départ.
▶
Branchez un relais de coupure pour la pompe de forage
externe sur le raccord X143.
–
Puissance de commutation max. au niveau de la sor-
tie du connecteur : 1 A
▶
Branchez les capteurs de température au niveau des
cosses VV (puits d'aspiration) et RR (puits de rejet).
–
Affectation des bornes de la borne X200 sur le circuit
imprimé de raccordement au secteur
–
Bornes 1 + 2 : température à l'entrée du forage
–
Bornes 3 + 4 : température à la sortie du forage
Remarque
Il n'y a pas de fonction dédiée aux capteurs de
température qui servent à surveiller la source
de chaleur. Le système se contente d'afficher
les valeurs à l'écran.
