9.6 Définir le plan d'usinage par
trois points: PLANE POINTS

Application

Un plan d'usinage peut être défini sans ambiguïté au moyen de trois
points au choix P1 à P3 sur ce plan. Cette possibilité est réalisée par
la fonction PLANE POINTS.
Remarques avant que vous ne programmiez
La jonction du point 1 et du point 2 détermine le sens de
l'axe principal incliné (X avec axe d'outil Z).
Vous définissez le sens de l'axe d'outil incliné avec la
position du 3ème point par rapport à la ligne reliant le point

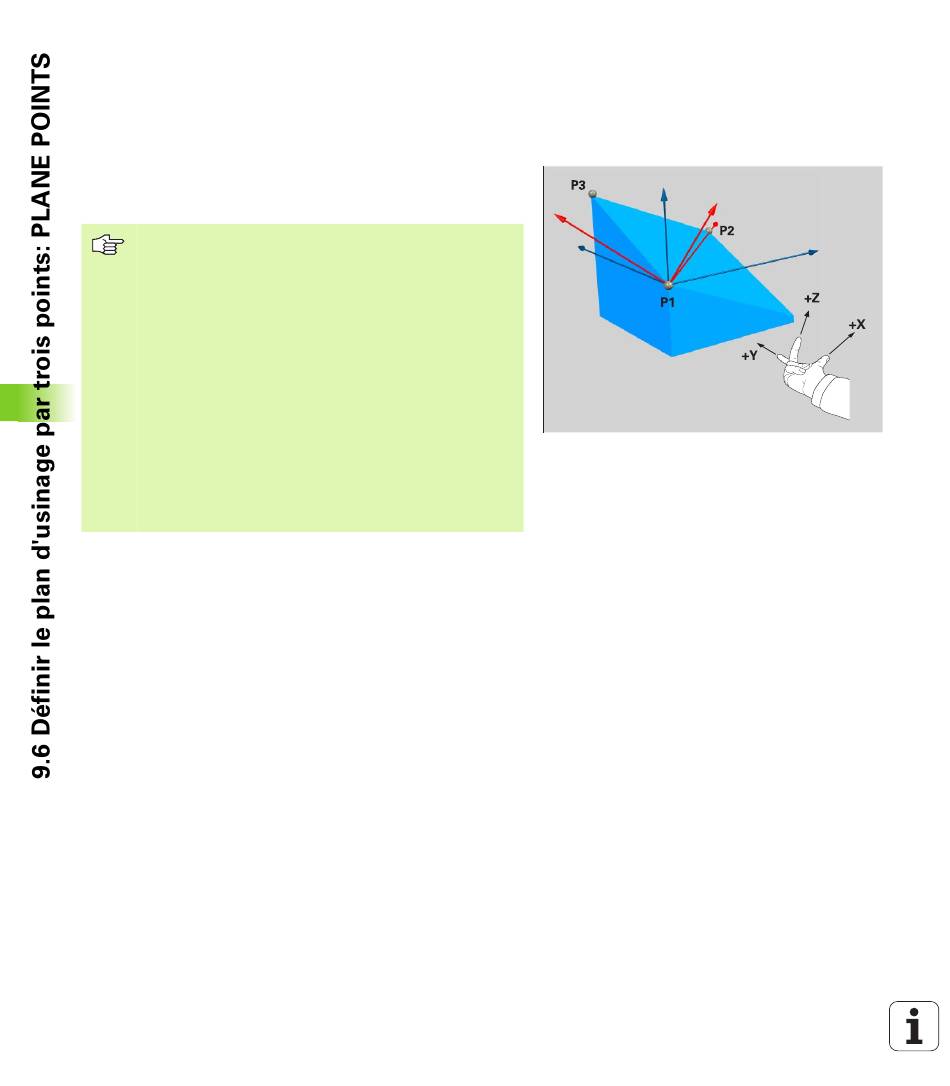

1 et le point 2. Compte tenu de la règle de la main droite
(pouce = axe X, index = axe Y, majeur = axe Z, cf. figure
en haut et à droite), on a: Le pouce (axe X) est orienté du
point 1 vers le point 2, l'index (axe Y) est orienté
parallèlement à l'axe incliné Y, en direction du point 3. Le
majeur est orienté en direction de l'axe d'outil incliné.
Les trois points définissent l'inclinaison du plan. La
position du point zéro actif n'est pas modifiée par la TNC.
Définition des paramètres pour le comportement de
positionnement: Cf. „Définir le comportement de
positionnement de la fonction PLANE", page 534.
