Si les coordonnées des séquences de positionnement doivent se
référer au point de référence machine, introduisez alors M92 dans ces
séquences.
Même avec les fonctions M91 ou M92, la TNC exécute la
correction de rayon de manière correcte. Toutefois, dans
ce cas, la longueur d'outil n'est pas prise en compte.
Effet
M91 et M92 ne sont actives que dans les séquences de programme
où elles ont été programmées.
M91 et M92 deviennent actives en début de séquence.
Point de référence pièce
Si les coordonnées doivent toujours se référer au point zéro machine,
il est possible de bloquer l'initialisation du point de référence pour un
ou plusieurs axes.
Si l'initialisation du point de référence est bloquée pour tous les axes,
la TNC n'affiche plus la softkey INITIAL. POINT DE REFERENCE en
mode Manuel.

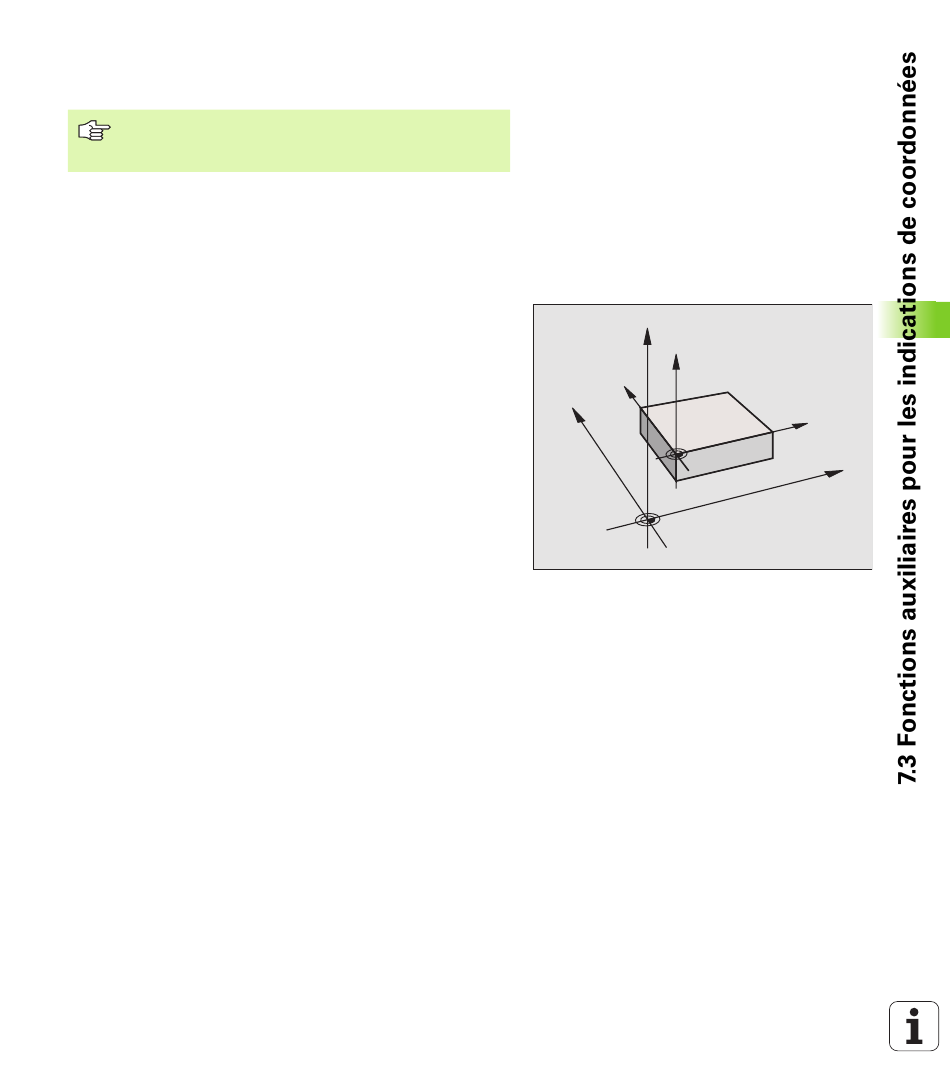

La figure illustre les systèmes de coordonnées avec le point zéro
machine et le point zéro pièce.
M91/M92 en mode Test de programme
Pour pouvoir également simuler graphiquement des déplacements
M91/M92, vous devez activer la surveillance de la zone de travail et
faire afficher la pièce brute se référant au point de référence initialisé,
cf. „Représenter la pièce brute dans la zone de travail", page 694.
