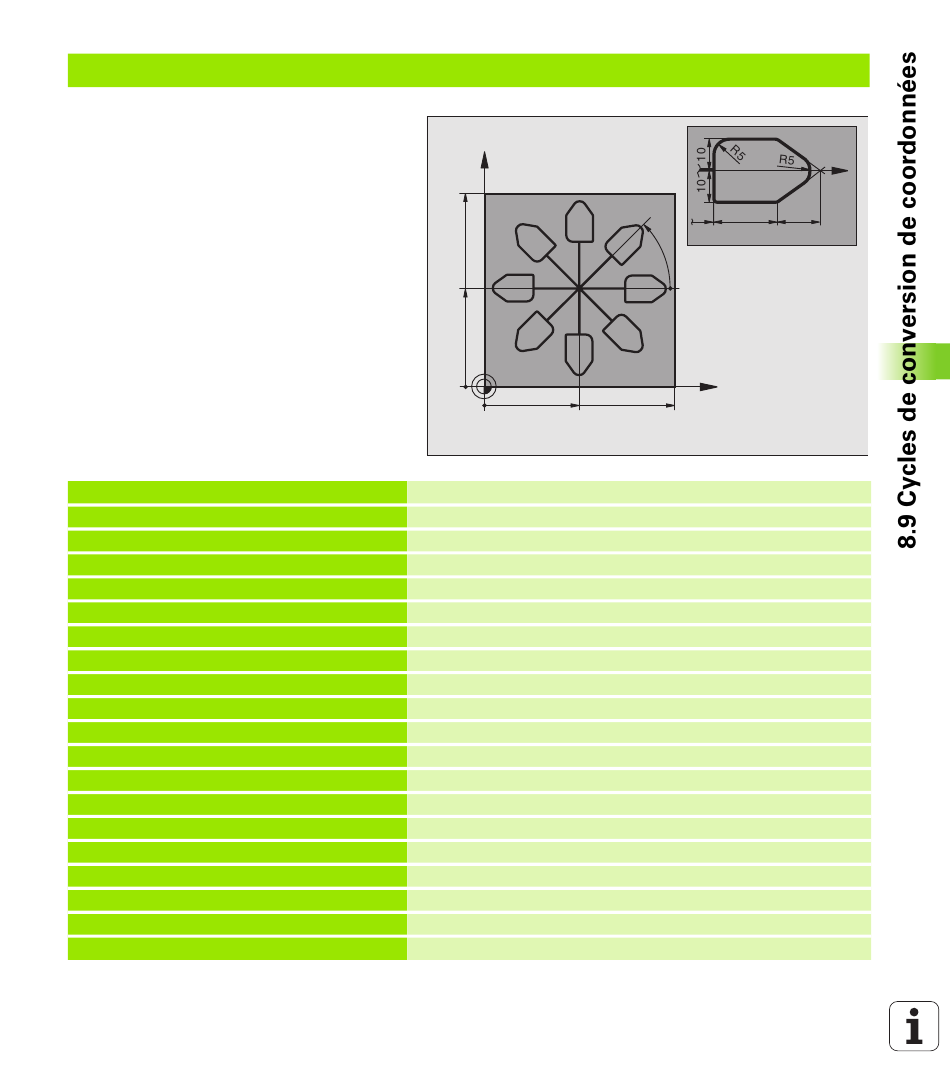

Exemple: Cycles de conversion de coordonnées
Déroulement du programme
„
Conversions de coordonnées dans le
programme principal
„
Usinage dans le sous-programme, cf. „Sous-
programmes", page 553
0 BEGIN PGM CONVER MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+130 Y+130 Z+0
3 TOOL DEF 1 L+0 R+1
4 TOOL CALL 1 Z S4500
5 L Z+250 R0 FMAX
6 CYCL DEF 7.0 POINT ZÉRO
7 CYCL DEF 7.1 X+65
8 CYCL DEF 7.2 Y+65
9 CALL LBL 1
10 LBL 10
11 CYCL DEF 10.0 ROTATION
12 CYCL DEF 10.1 IROT+45
13 CALL LBL 1
14 CALL LBL 10 REP 6/6
15 CYCL DEF 10.0 ROTATION
16 CYCL DEF 10.1 ROT+0
17 CYCL DEF 7.0 POINT ZÉRO
18 CYCL DEF 7.1 X+0
19 CYCL DEF 7.2 Y+0
iTNC 530 HEIDENHAIN
Y
130
65
65
Définition de la pièce brute
Définition de l'outil
Appel d'outil
Dégager l'outil
Décalage de l'outil au centre
Appeler le fraisage
Initialiser un label pour la répétition de parties de programme
Rotation de 45° (en incrémental)
Appeler le fraisage
Retour au LBL 10; six fois au total
Annuler la rotation
Annuler le décalage du point zéro
20 10
45°
30
X
130
X
