Programme de description de contour 1: Poche A
0 BEGIN PGM POCHE_A MM
1 L X+10 Y+50 R0
2 CC X+35 Y+50
3 C X+10 Y+50 DR-
4 END PGM POCHE_A MM
Programme de description de contour 2: Poche B
0 BEGIN PGM POCHE_B MM
1 L X+90 Y+50 R0
2 CC X+65 Y+50
3 C X+90 Y+50 DR-
4 END PGM POCHE_B MM

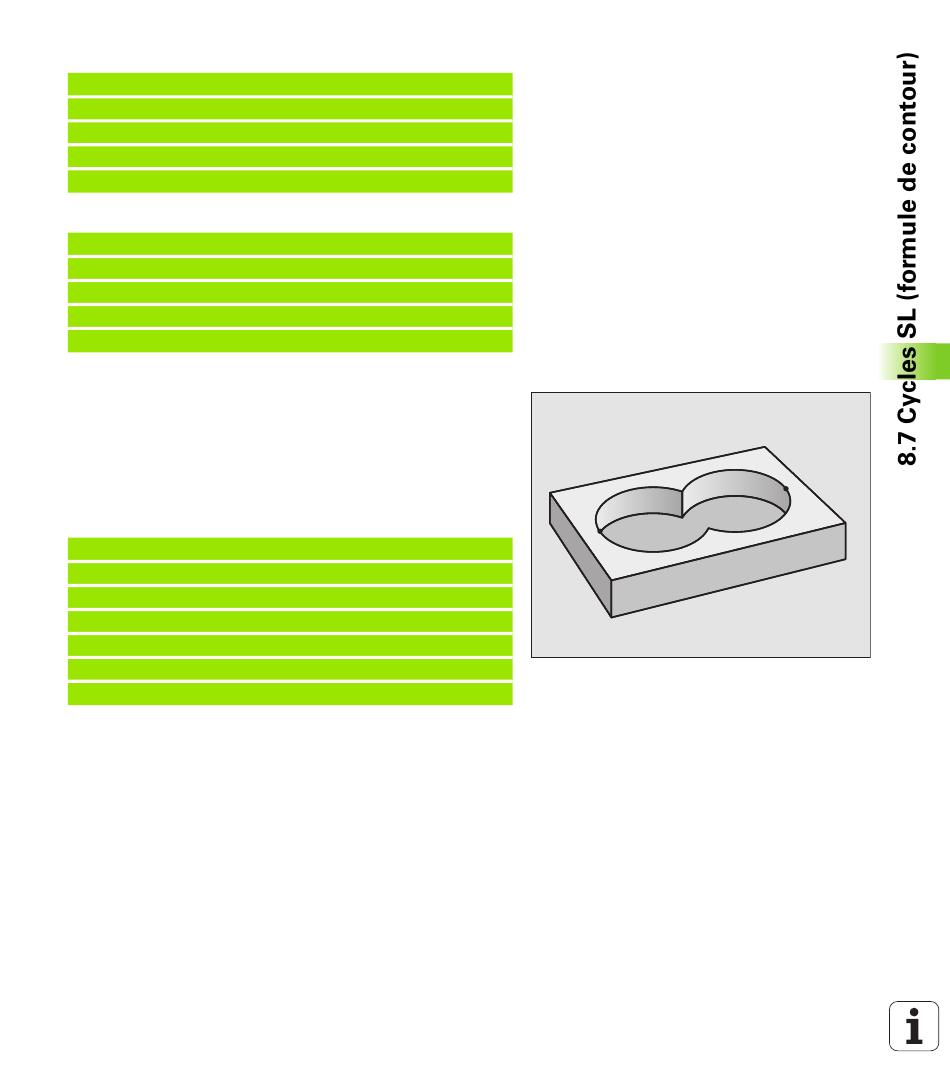

Surface „composée"
Les deux surfaces partielles A et B, y compris leur surface commune
de recouvrement, doivent être usinées:
Les surfaces A et B doivent être programmées sans correction de
rayon dans des programmes séparés
Dans la formule de contour, les surfaces A et B sont prises en
compte avec la fonction "réuni avec"
Programme de définition de contour:
50 ...
51 ...
52 DECLARE CONTOUR QC1 = "POCHE_A.H"
53 DECLARE CONTOUR QC2 = "POCHE_B.H"
54 QC10 = QC1 | QC2
55 ...
56 ...
iTNC 530 HEIDENHAIN
A
B
467
