FINITION EN PROFONDEUR (cycle 23)

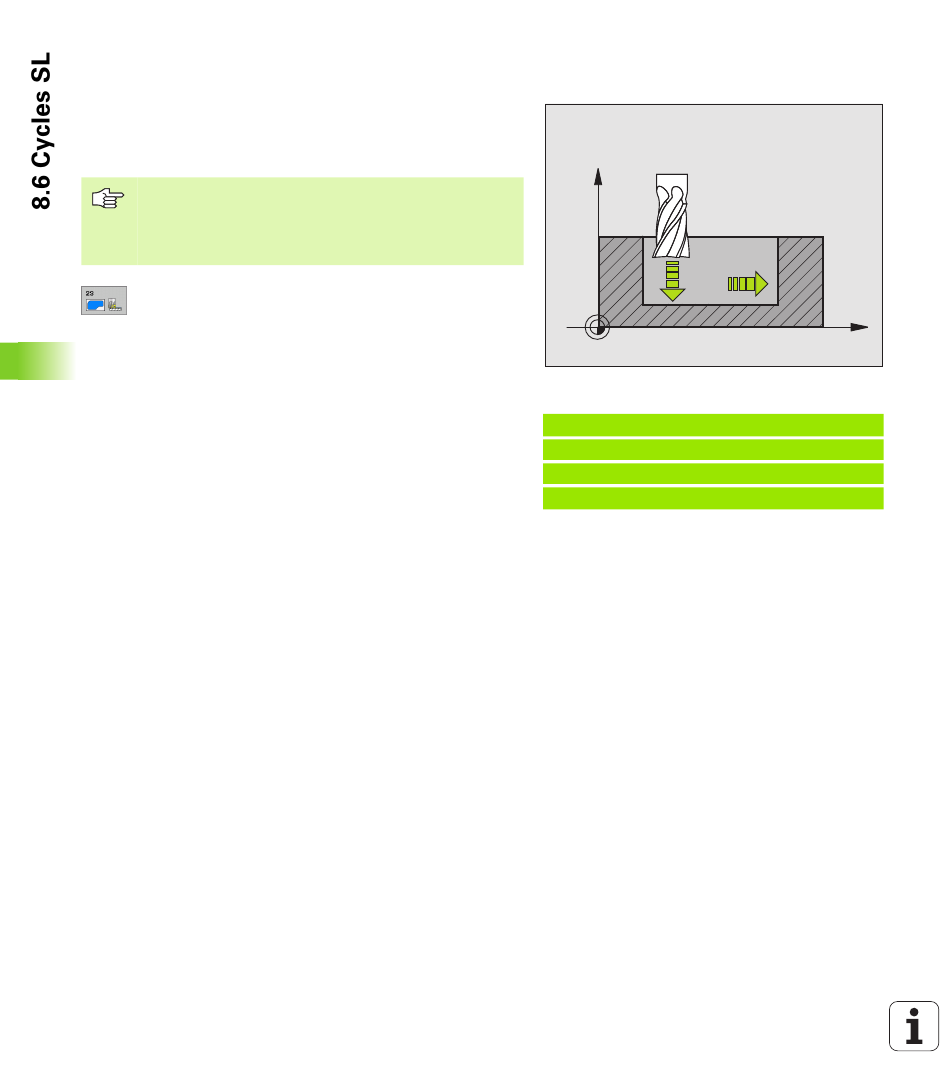

La TNC déplace l'outil en douceur (cercle tangentiel vertical) vers la
surface à usiner s'il y a suffisamment de place pour cela. Si
l'encombrement est réduit, la TNC déplace l'outil verticalement à la
profondeur programmée. L'outil fraise ensuite ce qui reste après
l'évidement, soit la valeur de la surépaisseur de finition.
Remarques avant que vous ne programmiez
La TNC détermine automatiquement le point initial pour la
finition. Celui-ci dépend des relations d'emplacement à
l'intérieur de la poche.
8 Avance plongée en profondeur Q11: Vitesse de
déplacement de l'outil lors de la plongée
8 Avance évidement Q12: Avance de fraisage
8 Avance retrait Q208: Vitesse de déplacement de
l'outil à sa sortie à l'issue de l'usinage, en mm/min. Si
vous introduisez Q12 = 0, la TNC sort alors l'outil avec
l'avance Q206
438
Z
Q11
Exemple: Séquences CN
60 CYCL DEF 23 FINITION EN PROF.
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=350 ;AVANCE ÉVIDEMENT
Q208=99999 ;AVANCE RETRAIT
8 Programmation: Cycles
Q12
X
