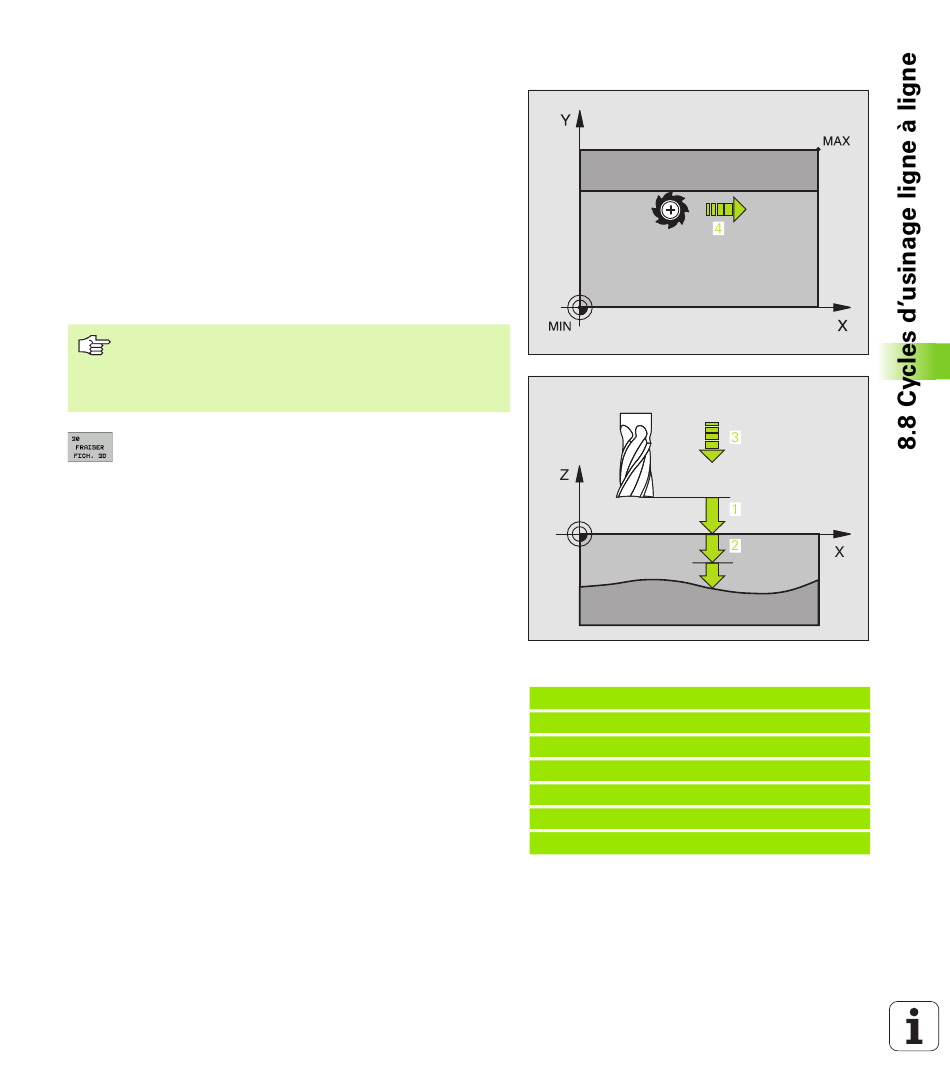

EXECUTION DE DONNEES 3D (cycle 30)

1 Partant de la position actuelle dans l'axe de broche, la TNC
positionne l'outil en avance rapide FMAX à la distance d'approche,
au-dessus du point MAX programmé dans le cycle
2 Puis la TNC déplace l'outil avec FMAX dans le plan d'usinage
jusqu'au point MIN programmé dans le cycle
3 A partir de là, l'outil se déplace suivant l'avance de plongée en
profondeur jusqu'au premier point du contour
4 Ensuite, la TNC exécute avec l'avance de fraisage tous les points
mémorisés dans le programme indiqué; entretemps et si
nécessaire, la TNC se déplace à la distance d'approche pour
passer outre les zones non usinées
5 Pour terminer, la TNC rétracte l'outil avec FMAX à la distance
d'approche
Remarques avant que vous ne programmiez
Grâce au cycle 30, vous pouvez exécuter en plusieurs
passes des programmes en dialogue conversationnel
Texte clair créés sur un support externe.
8 Nom de fichier pour données 3D: Introduire le nom
du programme où sont mémorisées les données du
contour; si le fichier n'est pas dans le répertoire
actuel, introduire le chemin d'accès complet
8 Zone point MIN: Point min. (coordonnée X, Y et Z) de
la zone dans laquelle doit s'effectuer le fraisage
8
Zone point MAX: Point max. (coordonnée X, Y et Z) de
la zone dans laquelle doit s'effectuer le fraisage
8
Distance d'approche
entre la pointe de l'outil et la surface de la pièce lors
de déplacements en rapide
8
Profondeur de passe
parcourue par l'outil en une passe
8 Avance plongée en profondeur 3: Vitesse de
déplacement de l'outil lors de la plongée, en mm/min.
8 Avance fraisage 4: Vitesse de déplacement de l'outil
lors du fraisage, en mm/min.
8 Fonction auxiliaire M: Option permettant
d'introduire une fonction auxiliaire, par ex. M13
iTNC 530 HEIDENHAIN
1 (en incrémental): Distance
2 (en incrémental): Distance
Exemple: Séquences CN
64 CYCL DEF 30.0 EXÉCUTION DONNÉES 3D
65 CYCL DEF 30.1 PGM DIGIT.: EX.H
66 CYCL DEF 30.2 X+0 Y+0 Z-20
67 CYCL DEF 30.3 X+100 Y+100 Z+0
68 CYCL DEF 30,4 DIST. 2
69 CYCL DEF 30.5 PASSE +5 F100
70 CYCL DEF 30.6 F350 M8
