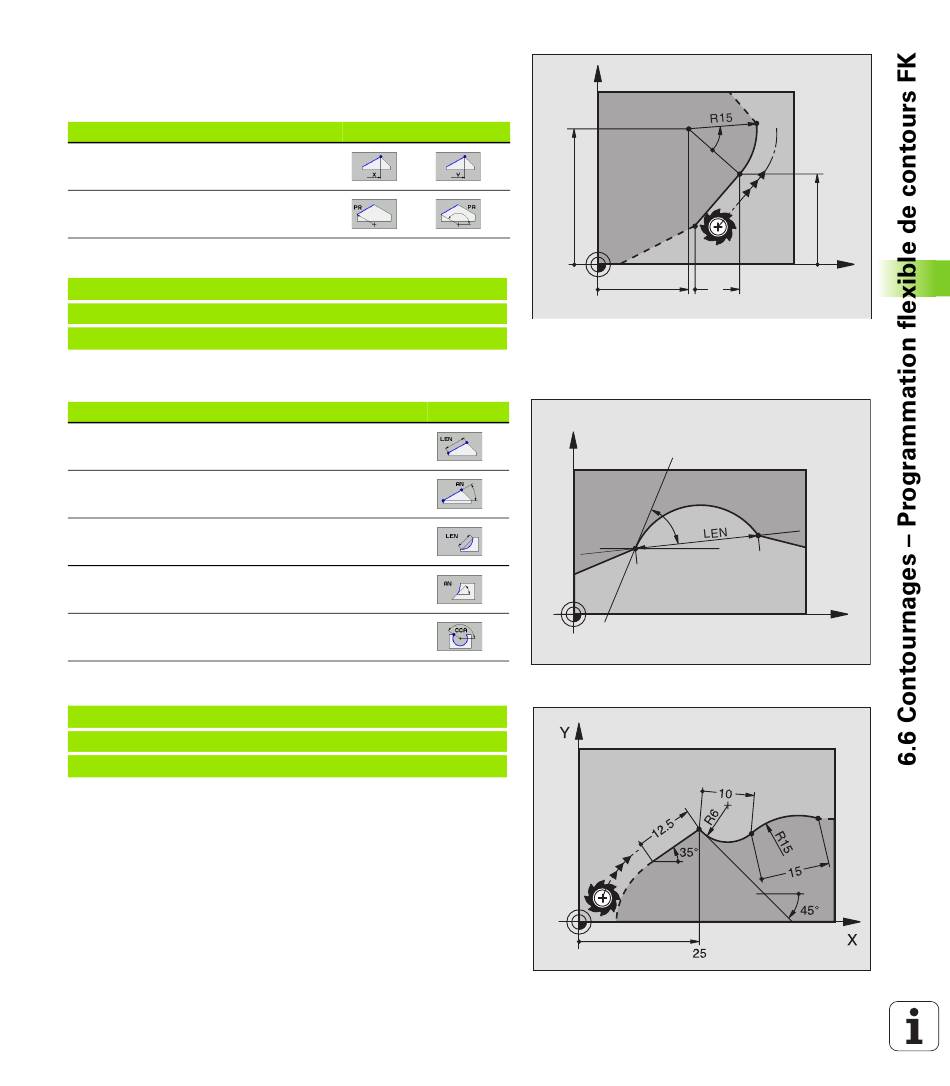

Possibilités d'introduction
Coordonnées du point final
Données connues
Coordonnées cartésiennes X et Y
Coordonnées polaires se référant à
FPOL
Exemple de séquences CN
7 FPOL X+20 Y+30
8 FL IX+10 Y+20 RR F100
9 FCT PR+15 IPA+30 DR+ R15
Sens et longueur des éléments du contour
Données connues
Longueur de la droite
Angle de montée de la droite
Longueur de corde LEN de l'arc de cercle
Angle de montée AN de la tangente d'entrée
Angle au centre de l'arc de cercle
Exemple de séquences CN
27 FLT X+25 LEN 12.5 AN+35 RL F200
28 FC DR+ R6 LEN 10 AN-45
29 FCT DR- R15 LEN 15
iTNC 530 HEIDENHAIN
Softkeys
Softkeys
Y
30
30°
10
20
Y
AN
20
X
X
263
