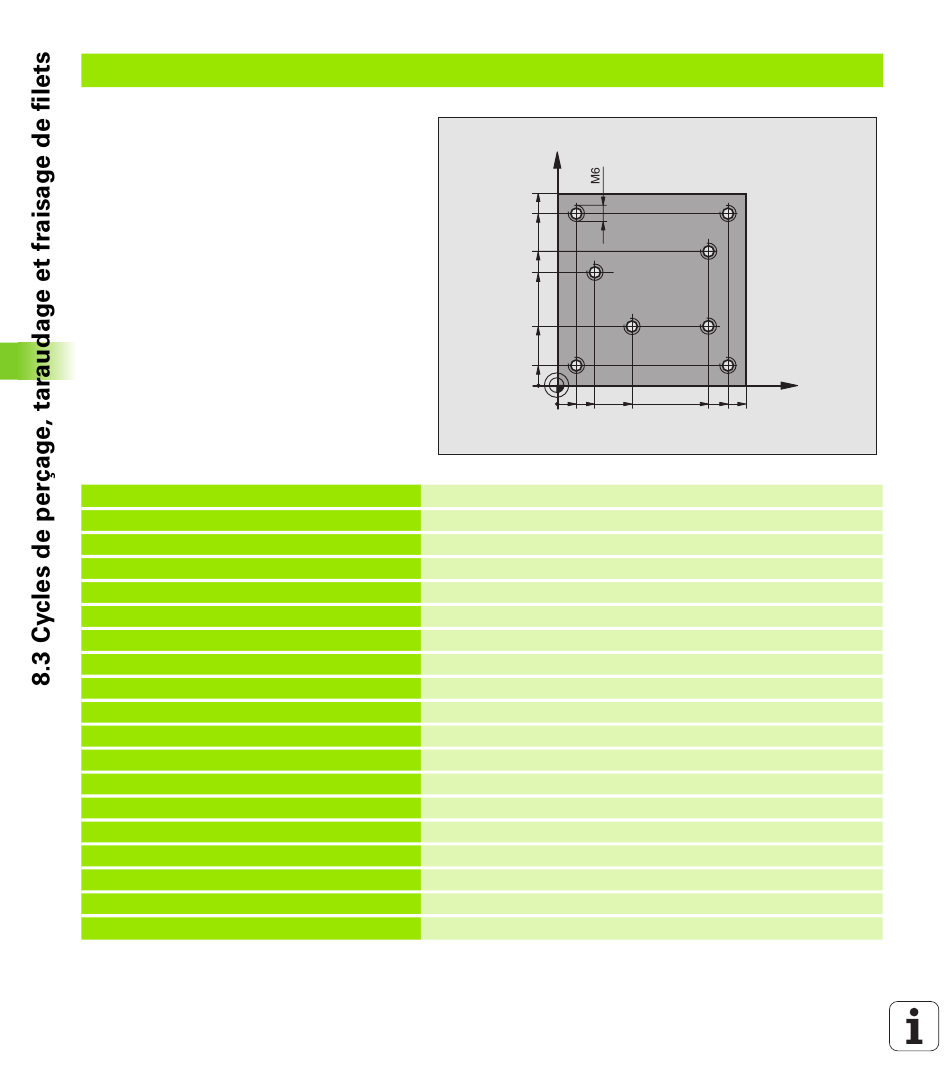

Exemple: Cycles de perçage en liaison avec un tableau de points
Les coordonnées du perçage sont mémorisées
dans le tableau de points TAB1.PNT et appelées
par la TNC avec CYCL CALL PAT.
Les rayons des outils sont sélectionnés de
manière à pouvoir apercevoir toutes les étapes
de l'usinage sur le graphisme de test.
Déroulement du programme
Centrage
Perçage
Taraudage
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Y+0
3 TOOL DEF 1 L+0 R+4
4 TOOL DEF 2 L+0 2.4
5 TOOL DEF 3 L+0 R+3
6 TOOL CALL 1 Z S5000
7 L Z+10 RO F5000
8 SEL PATTERN "TAB1"
9 CYCL DEF 200 PERCAGE
Q200=2
;DISTANCE D'APPROCHE
Q201=-2
;PROFONDEUR
Q206=150
;AVANCE PLONGÉE PROF.
Q202=2
;PROFONDEUR DE PASSE
Q210=0
;TEMPO. EN HAUT
Q203=+0
;COORD. SURFACE PIÈCE
Q204=0
;SAUT DE BRIDE
Q211=0.2
;TEMPO. AU FOND
380
Y
100
90
65
55
30
10
10
20
Définition de la pièce brute
Définition de l'outil de centrage
Définition d'outil pour le foret
Définition d'outil pour le taraud
Appel de l'outil de centrage
Déplacer l'outil à hauteur de sécurité (programmer F avec valeur),
la TNC le positionne après chaque cycle à hauteur de sécurité)
Définir le tableau de points
Définition du cycle de centrage
Introduire impérativement 0, agit à partir du tableau de points
Introduire impérativement 0, agit à partir du tableau de points
X
40
80
90
100
