FACTEUR ECHELLE SPECIF. DE L'AXE (cycle 26)

Avec le cycle 26, vous pouvez tenir compte pour chaque axe
séparémenet de facteurs de retrait et d'agrandissement.
Effet
Le FACTEUR ECHELLE est actif dès qu'il a été défini dans le
programme. Il agit aussi en mode Positionnement avec introduction
manuelle! Le facteur échelle actif apparaît dans l'affichage d'état
supplémentaire.
Remarques avant que vous ne programmiez
Vous ne devez ni étirer, ni comprimer les axes de
coordonnées comportant des positions de trajectoires
circulaires à partir de facteurs de valeur différente.
Pour chaque axe de coordonnée, vous pouvez introduire
un facteur échelle spécifique de l'axe qui lui soit propre.
Les coordonnées d'un centre peuvent être programmées
pour tous les facteurs échelle.

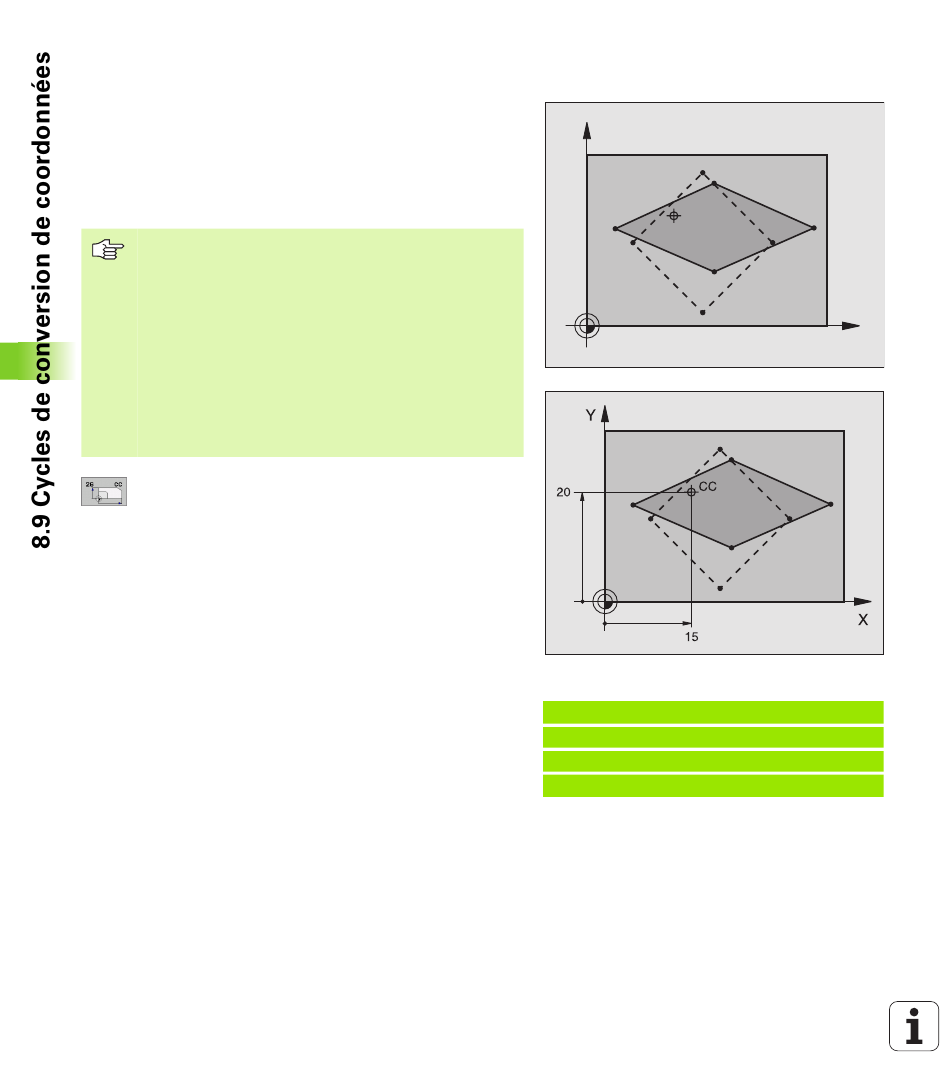

Le contour est étiré à partir du centre ou comprimé vers
lui, et donc pas toujours comme avec le cycle 11 FACT.
ECHELLE, à partir du point zéro actuel ou vers lui.
8 Axe et facteur: Axe(s) de coordonnées et facteur(s)
d'étirement ou de compression spécifique(s) de l'axe
Introduire une valeur positive –99,999 999 max.
8 Coordonnées du centre: Centre de l'étirement ou de
la compression spécifique de l'axe
Sélectionnez les axes de coordonnées à l'aide des softkeys.
Annulation
Reprogrammer le cycle FACTEUR ECHELLE avec le facteur 1 pour
l'axe concerné.
498
Y
CC
Exemple: Séquences CN
25 CALL LBL 1
26 CYCL DEF 26.0 FACT. ÉCH. SPÉCIF. AXE
27 CYCL DEF 26.1 X 1.4 Y 0.6 CCX+15 CCY+20
28 CALL LBL 1
8 Programmation: Cycles
X
