2.3.2.1
Affichage de plusieurs paramètres de processus
La procédure d'affichage d'un seul paramètre de processus dans un écran de texte peut être répétée pour afficher
simultanément plusieurs paramètres de processus. Pour ce faire, procédez comme suit:
1.
Affichez le premier paramètre de processus dans un écran de texte, comme décrit dans la section précédente.
2.
Répétez l'étape 1 pour tous les paramètres de processus supplémentaires souhaités, en double-cliquant dessus
dans le PanaView arborescence du réseau. PanaView mosaïque automatiquement les multiples écrans de texte
dans le volet droit de la fenêtre d' affichage de texte.
3.
Comme dans toute application Windows standard, les multiples écrans de texte peuvent être redimensionnés en
faisant glisser leurs bordures. En outre, les volets individuels dans l'écran de texte d'un paramètre peuvent être
redimensionnés en faisant glisser les bordures dans cet écran de texte.
4.
Pour fermer un écran de texte ouvert, faites un clic droit n'importe où dans cet écran (sauf dans la barre de titre
ou la section d'erreur) et cliquez sur l' option [Supprimer] qui apparaît dans le menu contextuel.
Remarque: Après avoir redimensionné ou supprimé l'un des multiples écrans de texte, la disposition en mosaïque
par défaut peut être restaurée en ouvrant le menu "Fenêtre" (voir le manuel de l'utilisateur de PanaView)
et en cliquant sur "Afficheurs de sortie en mosaïque". option.
2.3.2.2
Affichage de plusieurs fenêtres de texte
Les procédures d'affichage d'un ou plusieurs paramètres de processus dans une seule fenêtre d' affichage de texte
peuvent être répétées pour ouvrir plusieurs fenêtres d' affichage de texte . Pour ce faire, procédez comme suit:
1.
Pour ouvrir une autre fenêtre d' affichage de texte , répétez les étapes des pages 2-5 et 2-6.
2.
Pour afficher le ou les paramètres de processus souhaités dans la nouvelle fenêtre, répétez les étapes 1 à 4
ci-dessus.
3.
Disposez les multiples fenêtres d' affichage de texte comme vous le souhaitez à l'aide du menu Fenêtre.
2.3.3
La sortie graphique
Pour collecter les données de l'instrument et les afficher graphiquement dans un nouveau format, procédez comme
suitÿ:
2.3.3.1
Configuration d'un graphique
1.
Effectuez les étapes 1 à 3 à la page 3.
2.
Déroulez le menu Output et cliquez sur l'option Graphing - New (voir Figure 2 à la page 3).
Remarque: La fenêtre graphique est empilée au-dessus de toutes les fenêtres précédemment ouvertes (telles que
le navigateur de compteurs la fenêtre).
3.
À l'aide du menu Fenêtre , organisez les fenêtres ouvertes au format souhaité. Pour cette discussion, la figure 4
montre la fenêtre graphique dans sa taille maximisée (plein écran).
DigitalFlow™ XMT868i Manuel de programmation

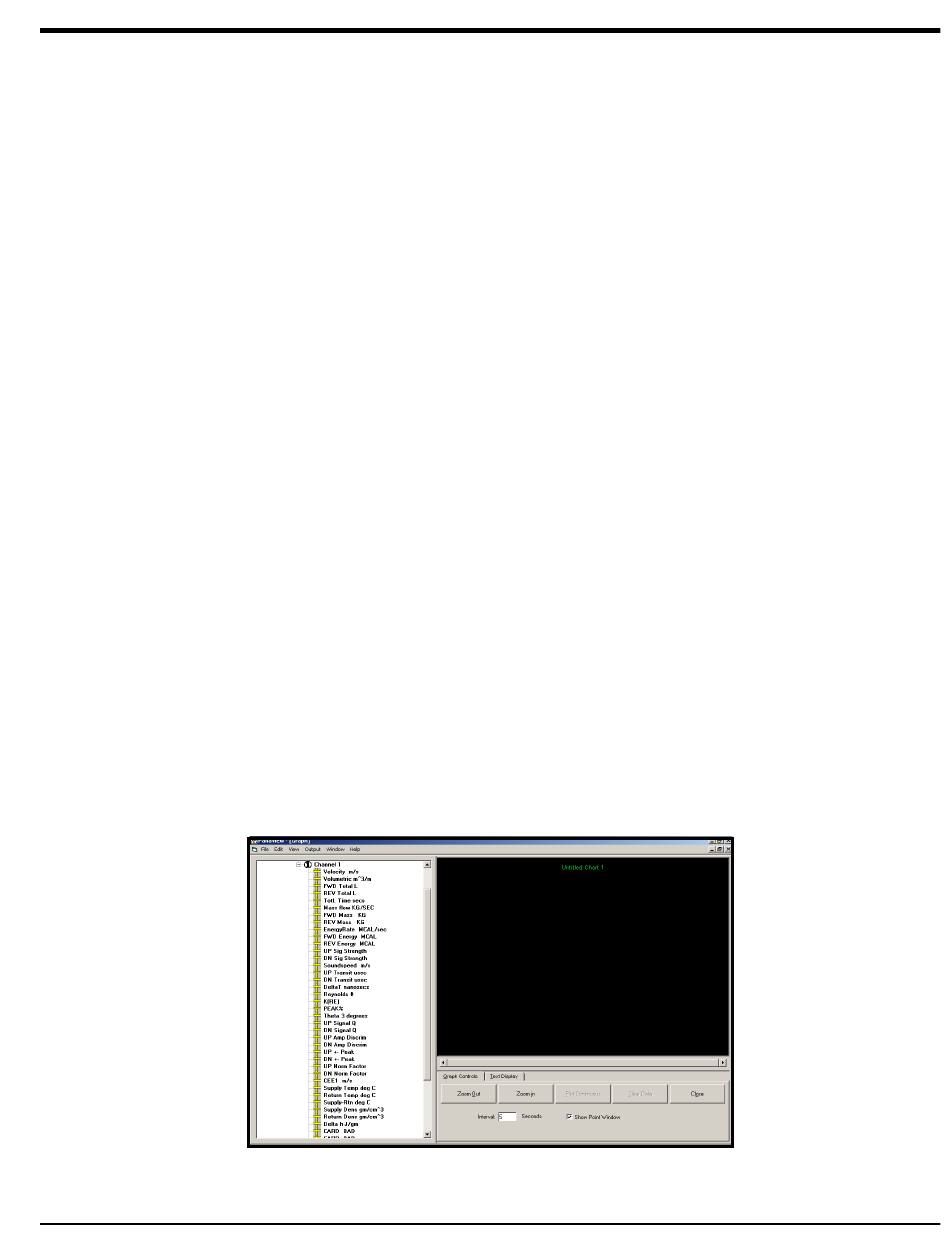

Figure 4: Fenêtre graphique
Chapitre 2. Affichage des données
41
