Après avoir répondu à l'invite ci-dessus, le lecteur revient à la fenêtre Fonctions avancées. Cliquez trois fois sur [Exit
Page] pour revenir au programme utilisateur.
C.6
Saisie de données dans le menu global
Le menu Global est utilisé pour entrer des informations qui ne sont spécifiques à aucun des canaux individuels. Les
informations programmées à l'aide de ce menu sont utilisées pour entrer plusieurs paramètres généraux du système
(par exemple, les unités anglaises ou métriques). Pour les compteurs à 2 voies, ce menu permet également de
calculer des paramètres tels que la somme, la différence ou la moyenne des signaux de la voie 1 et de la voie 2. Lors
du calcul des lectures SUM, DIF ou AVE, les données du sous-menu Global-System sont utilisées. Toutes les données en
conflit saisies dans le sous-menu Channel-System sont annulées.
Les sous-menus suivants sont inclus dans le menu Global
•
Système permet de spécifier les unités de mesure utilisées dans les calculs
•
E/S -utilisé pour configurer la gestion des erreurs et pour configurer les entrées et sorties analogiques
•
Comm -utilisé pour configurer le port de communication série et les paramètres MODBUS
Pour accéder au menu Global, double-cliquez sur l'entrée Global dans le volet gauche de la fenêtre Site Edit Menu .
Passez ensuite à la section appropriée de ce chapitre pour obtenir des instructions. Reportez-vous à la Figure 56 à la
page 74 et à la Figure 57 à la page 75, et n'oubliez pas d'enregistrer toutes les données de programmation dans
l'Annexe B, Enregistrements de données.
C.6.1
Saisie des données du système global
Tout en suivant ces instructions, reportez-vous à la carte des menus Figure 56 à la page 74.
1.
Dans le menu Données du site, double-cliquez sur l'entrée Global.
2.
Mettez en surbrillance et double-cliquez sur l'option Système dans le volet central. La fenêtre ressemble mainte-
nant à Figure 46.
3.
La première invite demande un message de compteur. Entrez un message numérique ou texte (jusqu'à 16 car-
actères) dans le volet et cliquez sur [Élément suivant].
4.
Double-cliquez sur la sélection d'unités système souhaitée (métrique ou anglaise). Le XMT868i affichera tous les
paramètres et mesures dans les unitésdésignées.
•
Pour un XMT868i monocanal, le programme revient au menu Programme global. Cliquez sur [Quitter la page].
•
Pour un compteur à 2 canaux, passez à l'étape 5 de la page suivante.
DigitalFlow™ XMT868i Manuel de programmation

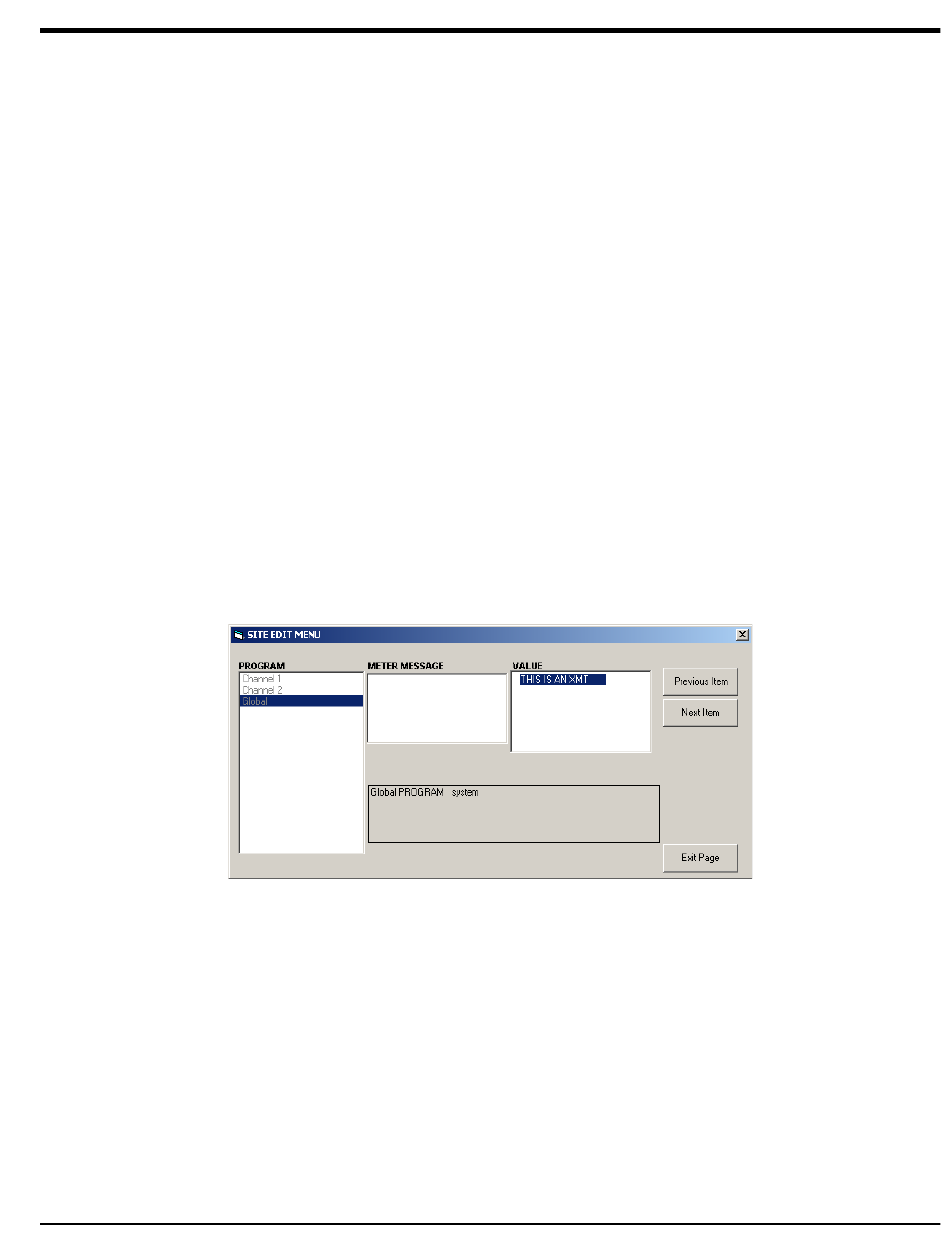

Figure 41: L'option système dans le menu global
Annexe C. Programmation du XMT868i à l'aide de PanaView™
