Annexe E. Communications Foundation Fieldbus
E.2
Configuration de l'utilitaire de configuration
Voici un exemple de configuration à l'aide de National Instruments Configuration Utility v3.1
La Figure 53 montre l'utilitaire de configuration avec un débitmètre sur le réseau (Panametrics Flow-XMT).
Remarque: Les procédures suivantes supposent que l'appareil a été placé en mode OOS (hors service) avant de
s'exécuter.
E.3
Sélection des mesures souhaitées
Pour définir l'unité de mesure pour chaque IA :
1.
Double-cliquez sur le FLOW Transducer Block (dans l'arborescence sous BHFlow-XMT).
2.
Sélectionnez l'onglet Autres et ouvrez la liste déroulante pour PRIMARY_SELECTOR et SECONDARY_SELECTOR (repor-
tez-vous à la Figure 54 à la page 129).
3.
Choisissez l'unité dans la liste (voir Figure 54 à la page 129).
Cette unité correspondra à l'unité disponible dans le bloc AI pour la connexion au réseau. L'unité PRIMARY_SELECTOR
correspondra à ANALOG_INPUT_1 et le SECONDARY_SELECTOR correspondra à ANALOG_INPUT_2.
4.
Une fois que les mesures souhaitées ont été sélectionnées pour le PRIMARY SELECTOR et le SECONDARY SELECTOR,
choisissez le système d'unité (UNIT_SELECTOR au-dessus du PRIMARY_SELECTOR) qui a été programmé dans le
débitmètre (anglais ou SI).
124
XMT

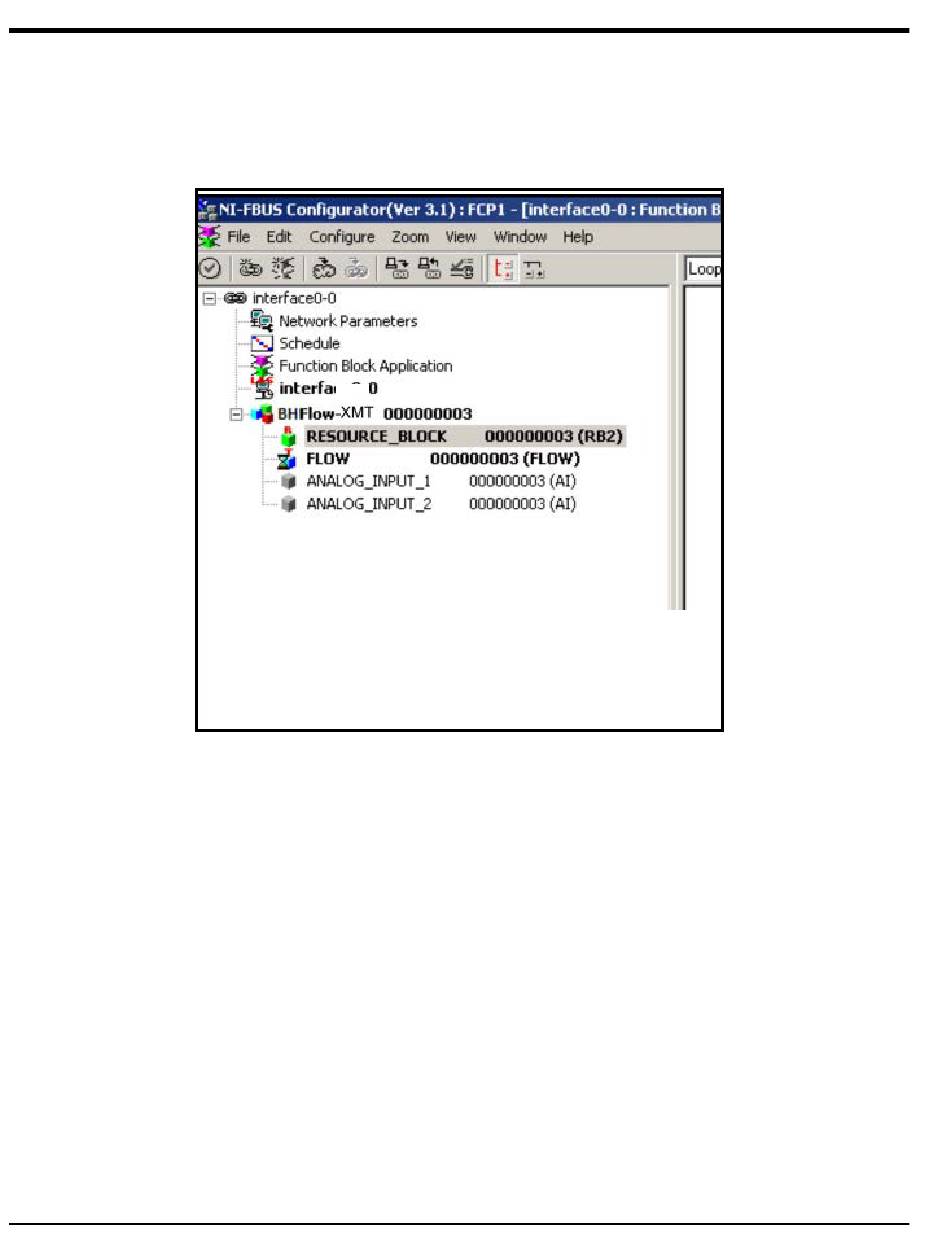

Figure 53: Exemple d'installation de l'utilitaire de configuration
DigitalFlow™ XMT868i Manuel de programmation
